Instrukcja obsługi zestawu do konwersji roweru elektrycznego Varstrom TSDZ16 48 V 1000 W z silnikiem middrive

1. Wprowadzenie

Niniejsza instrukcja zawiera szczegółowe instrukcje dotyczące instalacji, obsługi i konserwacji zestawu do konwersji roweru elektrycznego Varstrom TSDZ16 48 V 1000 W z silnikiem middrive. Przed przystąpieniem do instalacji lub obsługi należy dokładnie przeczytać instrukcję, aby zapewnić prawidłowe działanie i bezpieczeństwo.

Zestaw Varstrom TSDZ16 został zaprojektowany do konwersji standardowego roweru na rower elektryczny, oferując mocne wspomaganie dzięki silnikowi o mocy 1000 W i momencie obrotowym 160 Nm. Wyposażony jest w zaawansowany czujnik momentu obrotowego, zapewniający naturalne wrażenia z jazdy, oraz wodoodporność IPX6, co gwarantuje trwałość.

Rysunek 1: Koniecview komponentów zestawu silnika z napędem środkowym Varstrom TSDZ16, w tym silnika, akumulatora (opcjonalnie), wyświetlacza i różnych akcesoriów.

2. Informacje dotyczące bezpieczeństwa

Zawsze priorytetowo traktuj bezpieczeństwo podczas instalacji i użytkowania zestawu do konwersji roweru elektrycznego. Nieprzestrzeganie tych wytycznych bezpieczeństwa może skutkować obrażeniami ciała lub uszkodzeniem produktu.

• Zalecana profesjonalna instalacja: Jeśli masz wątpliwości co do któregokolwiek etapu instalacji, zwróć się o pomoc do wykwalifikowanego mechanika rowerowego.
• Noś sprzęt ochronny: Podczas jazdy na rowerze elektrycznym zawsze zakładaj kask i odpowiedni sprzęt ochronny.
• Sprawdź przed każdą jazdą: Przed każdym użyciem należy sprawdzić wszystkie podzespoły, w tym hamulce, opony i połączenia elektryczne, aby mieć pewność, że są w dobrym stanie technicznym.
• Narażenie na działanie wody: Chociaż silnik ma klasę wodoodporności IPX6, należy unikać zanurzania silnika lub innych podzespołów elektrycznych w wodzie. Nie należy używać myjki wysokociśnieniowej bezpośrednio na elementach elektrycznych.
• Obsługa baterii: Z akumulatorem należy obchodzić się ostrożnie. Nie przekłuwać, nie upuszczać ani nie wystawiać na działanie ekstremalnych temperatur. Używać wyłącznie ładowarki dostarczonej lub zalecanej przez Varstrom.
• Połączenia elektryczne: Aby zapobiec zwarciom, należy upewnić się, że wszystkie połączenia elektryczne są solidne i właściwie zaizolowane.
• Przepisy lokalne: Należy zapoznać się ze wszystkimi lokalnymi przepisami i regulacjami dotyczącymi użytkowania rowerów elektrycznych, ograniczeń prędkości i mocy wyjściowej oraz ich przestrzegać.

3. Konfiguracja i instalacja

W tej sekcji opisano kroki montażu silnika Varstrom TSDZ16 w rowerze. Upewnij się, że Twój rower ma mufę suportu kompatybilną z szerokością 68–73 mm.

3.1. Rozpakowywanie i sprawdzanie podzespołów

Przed rozpoczęciem instalacji należy sprawdzić, czy wszystkie elementy wymienione w liście przewozowym są obecne i nieuszkodzone.

• Silnik napędowy Varstrom x Tongsheng 48V 1000W Mid Drive
• Wyświetlacz (DZ40, SW2-M58 lub EKD01 – opcjonalnie)
• Bateria (opcjonalnie)
• Dźwignie hamulca (domyślne) LUB czujniki hamulca
• Przepustnica kciukowa
• Korby, koło łańcuchowe (46T)
• Czujnik prędkości i magnesy
• Wiązka przewodów 1T4
• Nakrętki zabezpieczające (1 zestaw)
• Klucz
• Opaski kablowe
• Rada Ochrony
• Reflektor (opcjonalnie)
• Tylny Lamp (Fakultatywny)
• Podkładki
• Akcesoria do wsporników stałych

Rysunek 2: Wizualne przedstawienie komponentów wchodzących w skład zestawu Varstrom TSDZ16.

3.2. Instalacja silnika

Silnik napędowy montuje się w mufie suportu roweru. Upewnij się, że szerokość suportu wynosi od 68 do 73 mm.

1. Zdejmij z roweru istniejący mechanizm korbowy, suport i łańcuch.
2. Ostrożnie włóż silnik TSDZ16 do mufy suportu od strony napędu. Upewnij się, że silnik jest prawidłowo osadzony, a kable są poprowadzone bez przytrzaśnięcia.
3. Zamontuj płytkę mocującą i dokręć nakrętkę mocującą momentem 40 Nm.
4. Przymocuj silnik do ramy za pomocą dołączonego uchwytu montażowego i śrub. Ten nowy uchwyt mocujący suport zwiększa stabilność.

Rysunek 3: Szczegółowe wymiary silnika TSDZ16 i jego kompatybilność z suportami o średnicy 68–73 mm.

3.3. Montaż czujnika prędkości

Zamontuj czujnik prędkości na tylnym widełku, upewniając się, że magnes znajduje się w odległości 10–15 mm od głowicy czujnika podczas obrotu koła.

1. Przymocuj czujnik prędkości do rury tylnego trójkąta po stronie przeciwnej do napędu za pomocą opasek zaciskowych.
2. Zamontuj magnes na szprysze tylnego koła.
3. Wyreguluj położenie czujnika tak, aby magnes minął głowicę czujnika w odległości 10–15 mm.

3.4. Montaż korb i zębatek

Zamontuj korby i koło łańcuchowe na wałku silnika.

1. Zamontuj koło łańcuchowe (46T) do silnika.
2. Zamontuj lewą i prawą korbę na wrzecionie silnika. Upewnij się, że są solidnie zamocowane.
3. Zamontuj łańcuch, zwracając uwagę na jego właściwe napięcie i wyrównanie z tylną kasetą.

Rysunek 4: Zbliżenie koła łańcuchowego 46T i różnych elementów układu hamulcowego.

3.5. Połączenia okablowania

Podłącz wszystkie elementy elektryczne za pomocą dołączonej wiązki przewodów 1T4. Prawidłowe połączenia znajdziesz na schemacie okablowania.

• Podłącz silnik do głównej wiązki przewodów.
• Podłącz wyświetlacz, przepustnicę kciukową, dźwignie/czujniki hamulca i czujnik prędkości do wiązki 1T4.
• W przypadku korzystania z opcjonalnych świateł przednich lub tylnych należy podłączyć je do przeznaczonych do tego portów.
• Na koniec podłącz akumulator (jeśli jest opcjonalny) do głównego wejścia zasilania. Upewnij się, że wszystkie połączenia są solidne i wodoodporne, jeśli ma to zastosowanie.

Rysunek 5: Szczegółowy schemat okablowania przedstawiający połączenia silnika, wyświetlacza, akumulatora, czujnika prędkości, czujnika zmiany biegów, dźwigni/czujników hamulca, przepustnicy kciukowej, reflektora i światła tylnego.

4. Instrukcja obsługi

Po zainstalowaniu zestaw rowerowy Varstrom TSDZ16 eBike oferuje różne tryby działania, które zapewniają lepsze wrażenia z jazdy.

4.1. Funkcje wyświetlania

Zestaw obsługuje różne opcje wyświetlacza (DZ40, SW2-M58, EKD01), z których każdy zapewnia podstawowe informacje i umożliwia sterowanie systemem roweru elektrycznego.

Rysunek 6: Porównanie dostępnych jednostek wyświetlacza (EKD01, M58, DZ40) i ich funkcji, w tym rozmiaru ekranu, kompatybilności średnicy kierownicy, głośności pracytage, port USB, opcje językowe, ograniczenie prędkości, procent naładowania bateriitage, hasło rozruchowe i dostępność czujnika światła.

• Włączanie/wyłączanie: Naciśnij i przytrzymaj przycisk zasilania na wyświetlaczu, aby włączyć lub wyłączyć system.
• Poziomy pomocy: Użyj przycisków „+” i „-”, aby przełączać się między różnymi poziomami wspomagania pedałowania (PAS). Wyższe poziomy zapewniają większe wsparcie motoryczne.
• Wyświetlacz informacyjny: Na wyświetlaczu widoczna jest aktualna prędkość, poziom naładowania akumulatora, przebyty dystans, całkowity dystans i poziom wspomagania.
• Tryb wspomagania chodzenia: Większość wyświetlaczy oferuje funkcję wspomagania chodzenia (zazwyczaj po przytrzymaniu przycisku „-”), która zapewnia wspomaganie silnika o niskiej prędkości podczas pchania roweru.
• Sterowanie oświetleniem: Jeśli oświetlenie jest podłączone, można je zazwyczaj kontrolować za pomocą wyświetlacza.

4.2. Tryby jazdy

• Tryb wspomagania pedału: Silnik zapewnia wspomaganie na podstawie siły nacisku na pedały, wykrywanej przez czujnik momentu obrotowego. Poziom wspomagania jest określany na podstawie wybranego poziomu PAS.
• Tryb przepustnicy elektrycznej: Jeśli zamontowana jest przepustnica obsługiwana kciukiem, można jej używać do dostarczania mocy silnika niezależnie od pedałowania. Należy zachować ostrożność i przestrzegać lokalnych przepisów.
• Tryb wspomagania chodzenia: Zapewnia pomoc przy niskiej prędkości podczas chodzenia obok roweru.

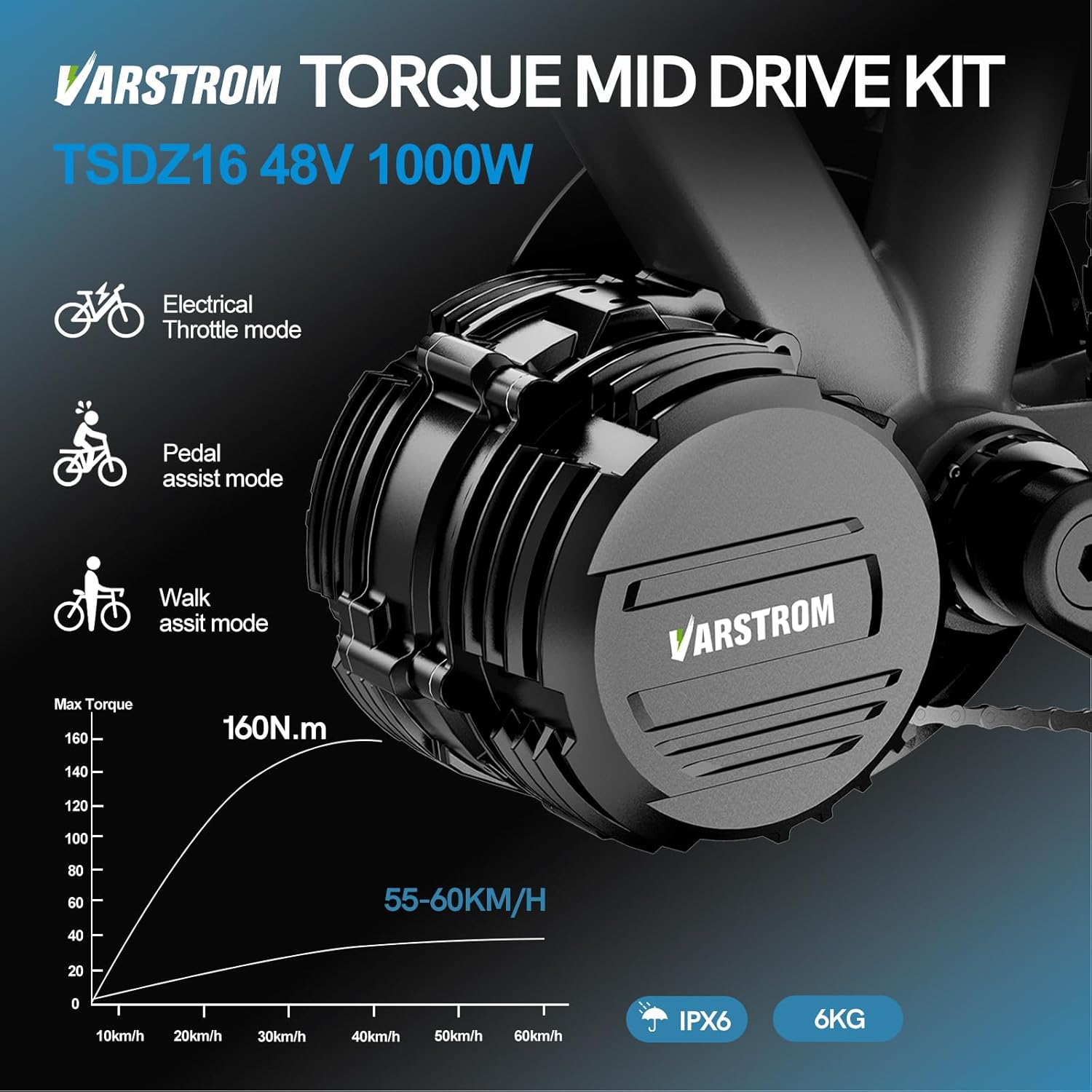

Rysunek 7: Ilustracja przedstawiająca funkcje silnika TSDZ16, w tym tryb przepustnicy elektrycznej, tryb wspomagania pedałowania i tryb wspomagania chodzenia, a także wykres krzywej momentu obrotowego i klasę wodoodporności IPX6.

5. Konserwacja

Regularna konserwacja gwarantuje długowieczność i optymalną wydajność zestawu roweru elektrycznego Varstrom TSDZ16.

• Czyszczenie: Wyczyść silnik i inne elementy za pomocą adamp szmatką. Unikaj mycia części elektrycznych pod wysokim ciśnieniem.
• Pielęgnacja baterii:
  • Aby zachować sprawność akumulatora, ładuj go regularnie, nawet gdy nie jest używany.
  • Przechowuj akumulator w chłodnym i suchym miejscu, z dala od bezpośredniego światła słonecznego i ekstremalnych temperatur.
  • Nie rozładowuj akumulatora całkowicie.
• Kontrola kabla: Okresowo sprawdzaj wszystkie kable i złącza pod kątem zużycia, uszkodzeń lub luźnych połączeń.
• Kontrola elementów złącznych: Upewnij się, że wszystkie śruby i nakrętki, zwłaszcza te mocujące silnik i korby, są dokręcone zgodnie z zalecanymi parametrami momentu obrotowego.
• Łańcuch i układ napędowy: Utrzymuj łańcuch w czystości i smarowaniu. Sprawdź zużycie tarczy i kasety.
• Hamulce: Regularnie sprawdzaj stan klocków i linek hamulcowych (lub płynu hydraulicznego) pod kątem zużycia i prawidłowego działania.

6. Rozwiązywanie Problemów

W tej sekcji omówiono typowe problemy, jakie mogą wystąpić podczas korzystania ze sprzętu do roweru elektrycznego.

W przypadku problemów nieujętych w tym miejscu lub gdy podane rozwiązania nie rozwiążą problemu, skontaktuj się z obsługą klienta Varstrom.

7. Specyfikacje

Szczegółowe specyfikacje techniczne zestawu silnika z napędem pośrednim Varstrom TSDZ16 48 V 1000 W.

Rysunek 8: Najważniejsze dane techniczne silnika, w tym moc znamionowa, maksymalny moment obrotowy, masa i maksymalna prędkość, przedstawione w wersji zintegrowanej z rowerem.

7.1. Parametry baterii (opcjonalnie)

Jeśli w zestawie zakupiono opcjonalny akumulator, należy zapoznać się z jego szczegółowymi parametrami. Typowe opcje obejmują:

Rysunek 9: Tabela zawierająca szczegółowe parametry różnych opcjonalnych akumulatorów, w tym pojemnośćtage, watogodzina, typ ogniwa baterii, BMS, objętość ładowaniatage, rozmiar, waga, dostępność portu USB, cykl życia i funkcje zabezpieczające.

8. Gwarancja i wsparcie

8.1. Informacje o gwarancji

Produkty Varstrom są objęte gwarancją producenta na wady materiałowe i wykonawcze. Konkretny okres i warunki gwarancji mogą się różnić w zależności od podzespołu. Prosimy zachować dowód zakupu na wypadek roszczeń gwarancyjnych.

Gwarancja zazwyczaj obejmuje wady produkcyjne, nie obejmuje jednak uszkodzeń powstałych w wyniku:

• Niewłaściwa instalacja lub montaż.
• Zaniedbanie, niewłaściwe użycie lub nadużycie.
• Nieautoryzowane modyfikacje lub naprawy.
• Normalne zużycie.
• Wypadki i czynniki zewnętrzne.

Szczegółowe warunki gwarancji można znaleźć w dokumentacji dołączonej do zakupionego produktu lub kontaktując się z działem obsługi klienta Varstrom.

8.2. Obsługa klienta

Jeśli masz jakiekolwiek pytania, potrzebujesz pomocy technicznej lub chcesz złożyć reklamację w ramach gwarancji, skontaktuj się z działem obsługi klienta Varstrom za pośrednictwem sprzedawcy, u którego kupiłeś produkt, lub odwiedź oficjalną stronę Varstrom webwitryna do informacji kontaktowych.

Kontaktując się z pomocą techniczną, przygotuj następujące informacje:

• Model produktu: TSDZ16
• Data zakupu
• Numer zamówienia lub dowód zakupu
• Szczegółowy opis problemu
