1. Wprowadzenie
The UNI-T UT361 is a professional digital anemometer designed for accurate measurement of wind speed, wind count, and temperature. This device is equipped with a split-type sensor for flexible positioning and features a clear LCD backlight display, data storage capabilities, and various measurement units to suit diverse professional applications.
Figure 1: UNI-T UT361 Digital Anemometer, showing the main display unit and the detached fan sensor.
2. Funkcje produktu
- Przechowywanie danych: Zamraża aktualny pomiar na wyświetlaczu.
- Podświetlenie LCD: Poprawia widoczność w warunkach słabego oświetlenia.
- Jednostki temperatury: Selectable between Celsius (℃) and Fahrenheit (℉).
- Automatyczne wyłączanie: Automatically shuts down after approximately 10 minutes of inactivity (cancelable).
- Przechowywanie danych: Przechowuje do 2044 zestawów danych pomiarowych.
- Auto Record Function: Records data automatically at intervals from 0.5 to 255 seconds.
- Wearproof Fan Shaft: Designed for improved accuracy and long-term reliability.
- Tryby prędkości wiatru: Displays Maximum (MAX), Minimum (MIN), and Real-time wind speed.
- Wind Count Modes: Displays Maximum (MAX), 2/3 Maximum, Minimum (MIN), Average (AVG), and Real-time wind count (CFM/CMM).
- Jednostki do wyboru: Supports 7 units for wind speed and flow: m/s, km/h, ft/min, MPH, KNOTS, CFM, CMM.
- Interfejs USB: For data transmission to a PC.
Rysunek 2: Koniecview of key features for UNI-T UT361 and UT362 anemometers.
3. Konfiguracja
3.1 Instalacja baterii
- Znajdź komorę baterii z tyłu jednostki głównej.
- Otwórz pokrywę baterii.
- Insert one 9V alkaline battery (6F22) into the compartment, ensuring correct polarity.
- Dokładnie zamknij pokrywę baterii.

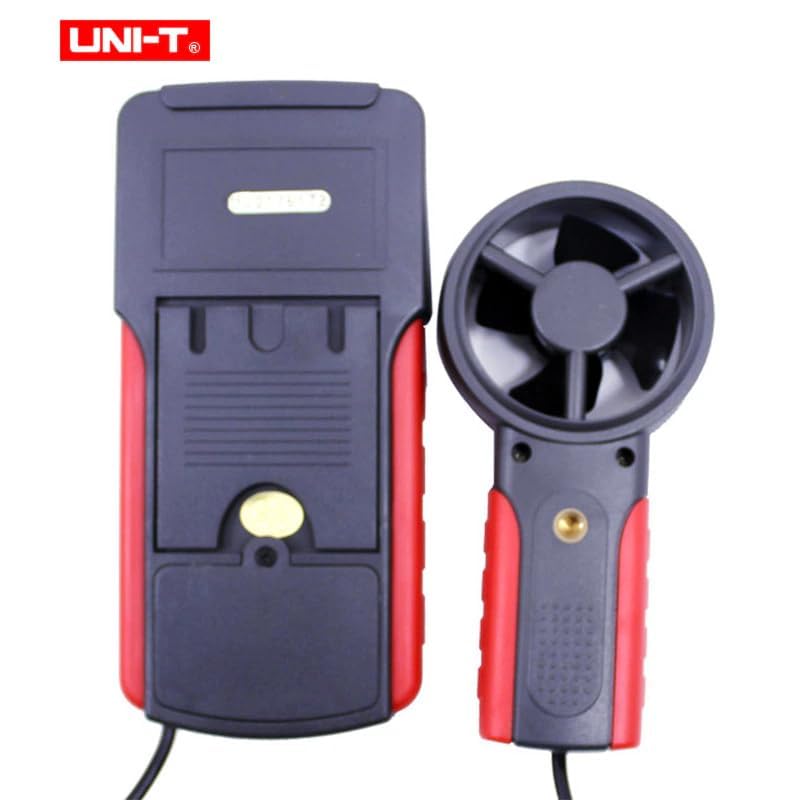

Rysunek 3: Tył view of the UT361, highlighting the battery compartment.
3.2 Podłączanie czujnika
Connect the cable from the fan sensor to the designated port on the main unit. Ensure the connection is firm.

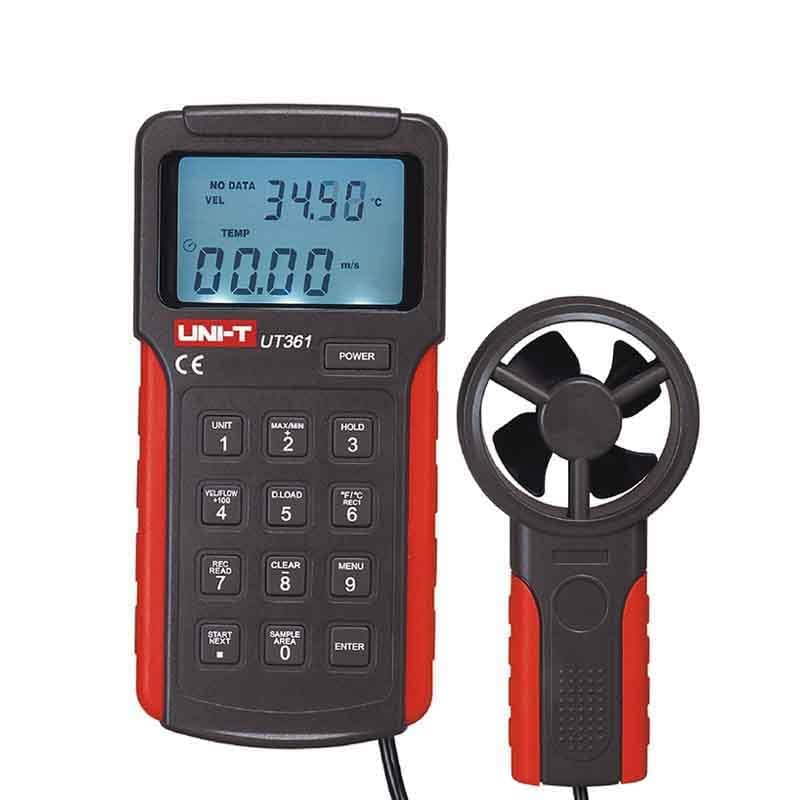

Rycina 4: Przód view of the UT361, showing the main unit and its connected fan sensor.
4. Działanie
4.1 Włączanie/wyłączanie zasilania
Naciśnij MOC button to turn the device on or off. The device will automatically power off after approximately 10 minutes of inactivity to conserve battery life. This feature can be disabled if continuous operation is required.
4.2 Wybór jednostek miary
Naciśnij JEDNOSTKA button to cycle through the available wind speed and flow units: m/s, km/h, ft/min, MPH, KNOTS, CFM, CMM. Press the ℃ / ℉ button to switch between Celsius and Fahrenheit for temperature measurement.
4.3 Wind Speed and Wind Count Measurement
Position the fan sensor in the airflow. The current wind speed and temperature will be displayed on the LCD. Use the MAKS./MIN. przycisk do view maximum or minimum readings. The VEL/PŁYW button switches between wind speed (VEL) and wind count (FLOW) display modes.

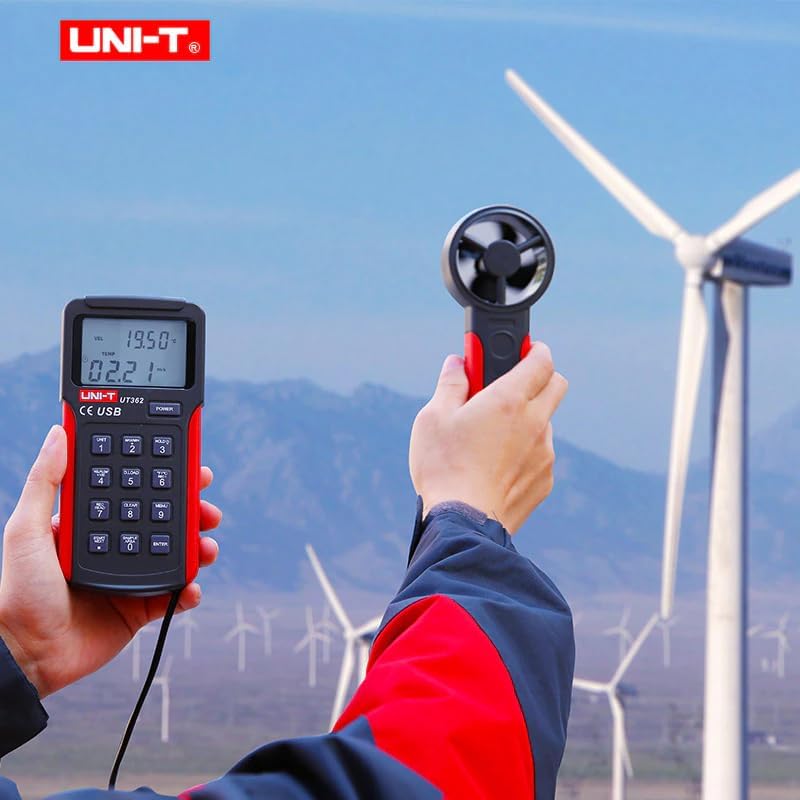

Figure 5: The UT361 in use, demonstrating its split-type design for flexible measurement.
4.4 Funkcja zatrzymania danych
Naciśnij TRZYMAĆ button to freeze the current reading on the display. Press it again to release the hold and resume live measurements.
4.5 Data Storage and Auto Record
The UT361 can store up to 2044 sets of data. Refer to the detailed operating manual for instructions on setting up the auto record function (intervals from 0.5 to 255 seconds) and retrieving stored data via the USB interface.
For data transmission to a PC, connect the device using the provided USB cable and utilize the PC software CD for data logging and analysis.
5. Konserwacja
- Utrzymuj urządzenie w czystości i suchości. Użyj miękkiego, damp Do czyszczenia należy używać ściereczki; nie należy używać środków czyszczących o właściwościach ściernych ani rozpuszczalników.
- Jeśli nie używasz urządzenia przez dłuższy czas, wyjmij baterię, aby zapobiec wyciekowi.
- Store the anemometer in its carrying bag to protect it from dust and physical damage.
- Unikaj wystawiania urządzenia na działanie ekstremalnych temperatur i wysokiej wilgotności.
- The fan shaft is wearproof, but avoid physical obstructions or excessive force on the impeller.

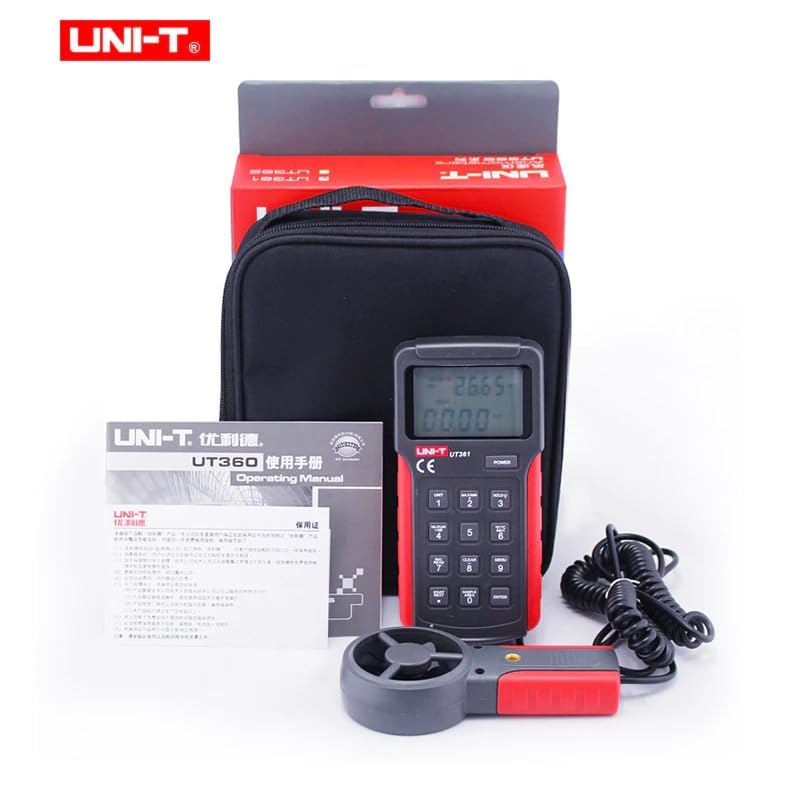

Figure 6: The UT361 anemometer with its standard accessories, including the carrying bag for protection.
6. Rozwiązywanie Problemów
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Urządzenie nie włącza się. | Niski poziom naładowania baterii lub rozładowana bateria; nieprawidłowa instalacja baterii. | Wymień baterię 9V, zwracając uwagę na prawidłową biegunowość. |
| Niedokładne odczyty. | Fan sensor obstructed or damaged; device not calibrated. | Check for obstructions around the fan; ensure the sensor is clean. If issues persist, contact support for calibration. |
| Podświetlenie LCD nie działa. | Backlight function not activated; internal fault. | Ensure backlight is turned on (if applicable via a button, not explicitly mentioned but common). If not, contact support. |
| Data logging issues. | Incorrect auto record settings; USB connection problem; PC software issue. | Verify auto record interval settings. Check USB cable and PC software installation. |
7. Specyfikacje
| Parametr | Range (UT361) | Best Accuracy (UT361) |
|---|---|---|
| Wind Speed Measurement | 2m/s~10m/s 10m/s~30m/s | ±(3%+5) ±(3%+8) |
| Wind Count Measurement (CMM) | 0.001~9999 x 100 | ✓ |
| Wind Count Measurement (CFM) | 0.001~9999 x 100 | ✓ |
| Pomiar temperatury | 0℃~40℃ (32℉~104℉) | ±3℃(±4℉) |
| Wyświetl liczbę | 9999 | |
| Wstrzymanie danych | ✓ | |
| Automatyczne wyłączanie zasilania | Around 10 Minutes | ✓ |
| Wskaźnik niskiego poziomu naładowania baterii | ≤7.2V | ✓ |
| Tryb MAX | ✓ | |
| Tryb MIN | ✓ | |
| Rejestrowanie danych | 2044 | |
| Interfejs USB | ✓ | |
| Auto Record Time Setup | ✓ | |
| Zmiana jednostek | ✓ | |
| Podświetlenie LCD | ✓ | |
| Wyświetlacz prędkości wiatru | Display "VEL" | ✓ |
| Wind Count Display | Display "FLOW" | ✓ |
Charakterystyka ogólna
- Moc: 9V Alkaline Battery (6F22)
- Rozmiar LCD: 57mm x 37mm
- Kolor produktu: Czerwony i szary
- Masa netto produktu: 375g
- Rozmiar produktu: 162mm x 78mm x 30mm
- Akcesoria standardowe: Battery, USB Interface Cable, PC Software CD, Carrying Bag
- Standard Individual Packing: Gift Box, English Manual

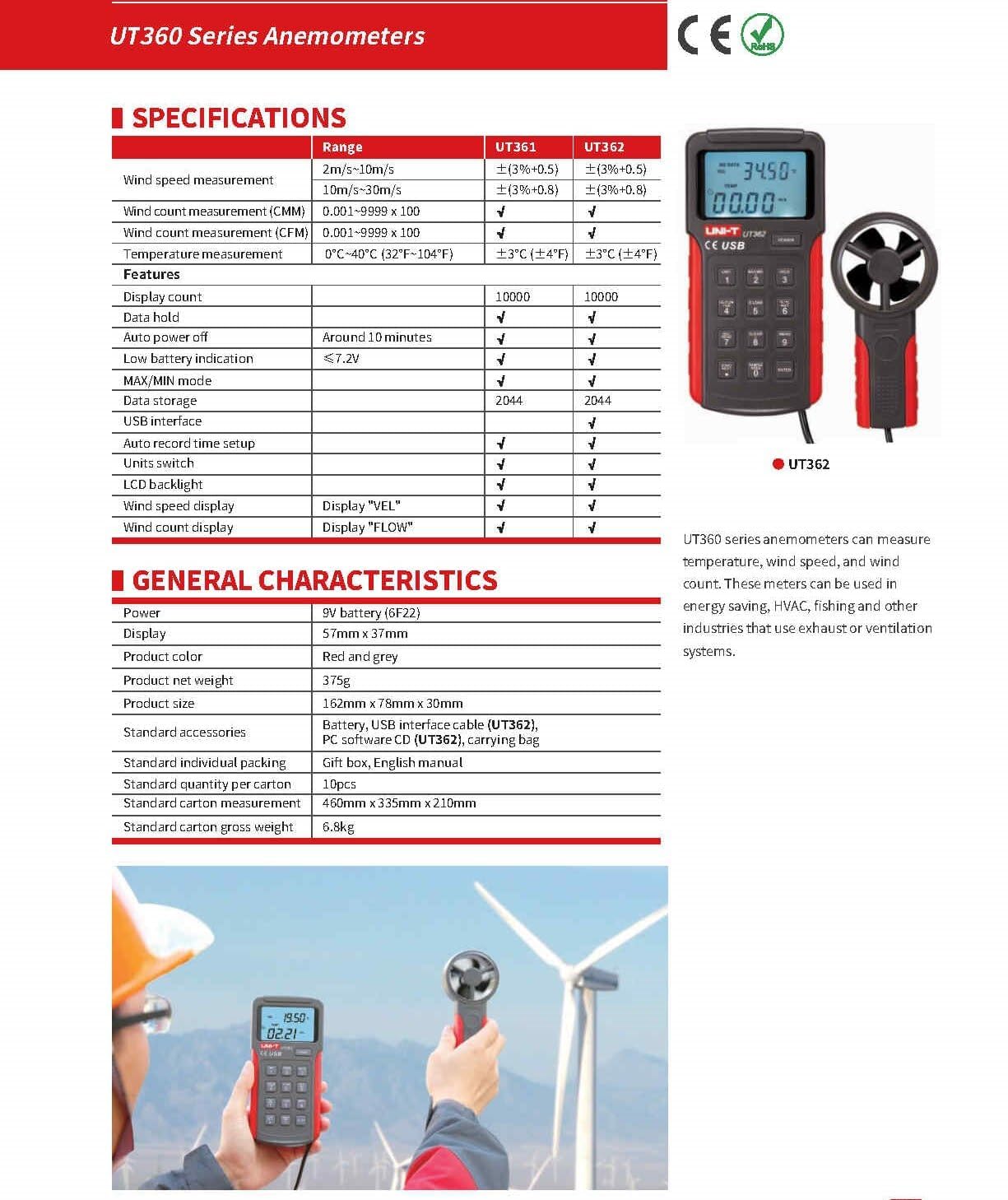

Figure 7: Comprehensive specifications table for the UT360 series anemometers.
8. Oficjalny film o produkcie
Video 1: An unboxing and feature overview of the UNI-T UT361/UT362 Digital Wind Speed Meter. This video demonstrates the physical components and highlights key functionalities of the anemometer.
9. Gwarancja i wsparcie
For warranty information, technical support, or service inquiries, please refer to the contact details provided in the packaging or visit the official UNI-T webZachowaj paragon jako dowód zakupu na wypadek reklamacji.
The product is certified with CE and UKCA, ensuring compliance with relevant European and UK standards.
