1. Wprowadzenie
This manual provides detailed instructions for the VAABZZ D4000 Native 1080P Portable Projector. It covers setup, operation, maintenance, and troubleshooting to ensure optimal performance and longevity of your device. The D4000 projector features native 1920x1080p resolution, 1800 ANSI typical brightness, a 10000:1 contrast ratio, and supports up to a 300-inch display. It includes 2.4G/5G dual-band Wi-Fi and Bluetooth 5.0 for versatile connectivity, along with built-in dual Hi-Fi stereo speakers.
2. Instrukcje bezpieczeństwa
Przed użyciem projektora prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami bezpieczeństwa. Zachowaj tę instrukcję do wykorzystania w przyszłości.
- Nie patrz bezpośrednio w obiektyw projektora, gdyamp jest włączony. Jasne światło może uszkodzić wzrok.
- Zapewnij odpowiednią wentylację wokół projektora. Nie blokuj otworów wentylacyjnych.
- Używaj wyłącznie zasilacza dołączonego do projektora.
- Nie wystawiaj projektora na działanie deszczu, wilgoci ani ekstremalnych temperatur.
- Unikaj umieszczania projektora na niestabilnych powierzchniach.
- Nie próbuj samodzielnie otwierać ani naprawiać projektora. Wszelkie prace serwisowe zleć wykwalifikowanemu personelowi.
- Trzymaj projektor z dala od wody i innych płynów.
3. Zawartość opakowania
Sprawdź, czy w opakowaniu znajdują się wszystkie elementy:
- VAABZZ D4000 Portable Projector
- Kabel zasilający
- Zdalne sterowanie
- Kabel HDMI
- Instrukcja obsługi
- Projection Screen (if included)
- Carry Bag (if included)
4. Koniec produktuview
Zapoznaj się z podzespołami projektora i portami połączeniowymi.

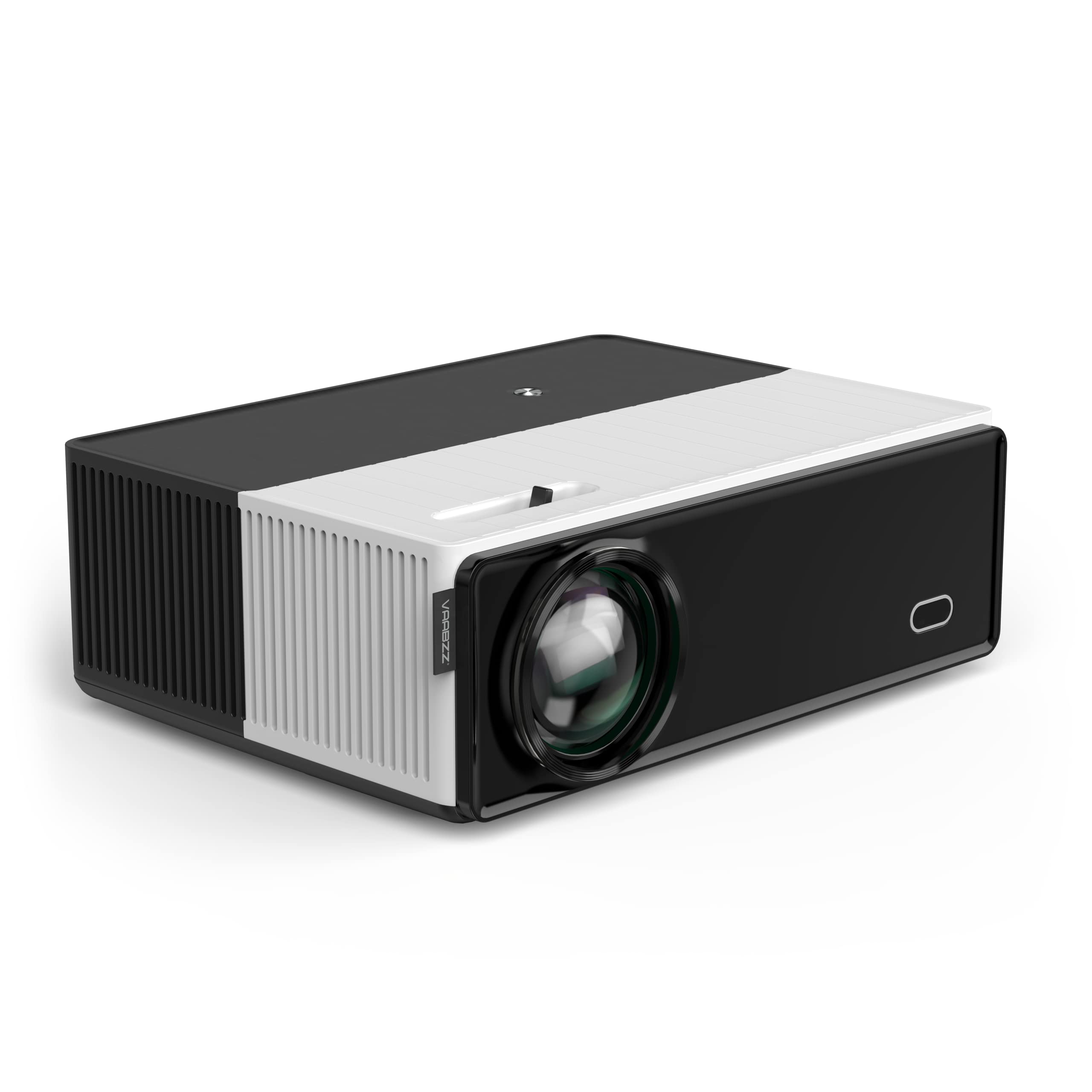

Image showing the front of the VAABZZ D4000 projector, highlighting the lens and ventilation. This view typically includes the main projection lens and possibly an IR receiver for the remote control.
4.1 Panel przedni
- Soczewka projekcyjna: Emituje obraz.
- Odbiornik IR: Odbiera sygnały z pilota.
4.2 Panel górny
- Przyciski sterujące: Power, Menu, Navigation (Up/Down/Left/Right), OK/Enter, Back.
- Pierścień ostrości: Dostosowuje ostrość obrazu.
- Korekcja Keystone'a: Adjusts image shape (trapezoidal distortion).
4.3 Rear/Side Panels
- Porty HDMI: Connect to HDMI-enabled devices (laptops, gaming consoles, TV boxes).
- Porty USB: Connect USB drives for media playback or external devices.
- Wyjście audio (gniazdo 3.5 mm): Podłącz zewnętrzne głośniki lub słuchawki.
- Pobór mocy: Podłącz kabel zasilający.
- Kratki wentylacyjne: Ensure these are not blocked for proper heat dissipation.
5. Konfiguracja
5.1 Włączanie/wyłączanie
- Podłącz kabel zasilający do wejścia zasilania projektora, a następnie do gniazdka elektrycznego.
- Naciśnij przycisk zasilania na projektorze lub na pilocie, aby go włączyć.
- Aby wyłączyć, naciśnij ponownie przycisk zasilania i potwierdź wyłączenie, jeśli zostaniesz o to poproszony.
5.2 Umiejscowienie projektora
Place the projector on a stable, flat surface or mount it securely. Ensure the projection path is clear of obstructions. The optimal projection distance varies, but generally, a larger image requires a greater distance from the screen.
5.3 Korekcja ostrości i zniekształceń trapezowych
- Centrum: Obróć pierścień ostrości znajdujący się w pobliżu obiektywu, aż wyświetlany obraz będzie ostry i wyraźny.
- Korekcja Keystone'a: If the image appears trapezoidal (wider at the top or bottom), adjust the keystone correction dial or digital setting (if available in the menu) until the image is rectangular.
5.4 Konfiguracja początkowa
Upon first use, you may be guided through an initial setup wizard:
- Wybór języka: Wybierz preferowany język.
- Ustawienia sieci: Connect to your Wi-Fi network (see Section 6.2).
6. Obsługa projektora
6.1 Wybór źródła sygnału wejściowego
Use the "Source" button on the remote control or the projector's control panel to select the desired input:
- HDMI: For connecting laptops, Blu-ray players, gaming consoles, or TV boxes.
- USB: Do odtwarzania multimediów filebezpośrednio z dysku flash USB.
- Dublowanie ekranu: For wirelessly displaying content from your smartphone or tablet.
6.2 Wi-Fi Connection (2.4G/5G Dual-Band)
- Przejdź do menu „Ustawienia” w projektorze.
- Wybierz „Sieć” lub „Ustawienia Wi-Fi”.
- Włącz sieć Wi-Fi i wybierz żądaną sieć z listy.
- Wprowadź hasło Wi-Fi za pomocą klawiatury ekranowej.
- The projector supports both 2.4GHz and 5GHz networks. Choose the 5GHz network for faster, more stable connections if available.
6.3 Bluetooth Connection (Bluetooth 5.0)
Connect external Bluetooth speakers for enhanced audio output.
- Upewnij się, że głośnik Bluetooth jest w trybie parowania.
- Na projektorze przejdź do „Ustawień” i wybierz „Bluetooth”.
- Włącz Bluetooth i zeskanuj dostępne urządzenia.
- Wybierz głośnik Bluetooth z listy, aby go sparować.
6.4 Screen Mirroring / AirPlay
The projector supports wireless screen mirroring from compatible smartphones and tablets.
- Select the "Screen Mirroring" or "AirPlay" option from the projector's main menu.
- Follow the on-screen instructions to connect your iOS or Android device. This typically involves connecting your device to the same Wi-Fi network as the projector and then initiating screen mirroring from your device's settings.
6.5 Wyjście audio
The projector has built-in dual Hi-Fi stereo speakers with SRS audio. For external audio, use the 3.5mm audio out jack or connect via Bluetooth (Section 6.3).
7. Konserwacja
7.1 Czyszczenie projektora
- Obiektyw: Używaj miękkiej, niepozostawiającej włókien ściereczki przeznaczonej specjalnie do soczewek optycznych. Nie używaj środków ściernych.
- Casing: Wytrzyj projektor casing miękką, suchą ściereczką. W przypadku uporczywych zabrudzeń użyj lekkoamp ściereczką i dokładnie osuszyć.
- Otwory wentylacyjne: Periodically clean the vents with a soft brush or compressed air to prevent dust buildup, which can affect cooling performance.
7.2 Przechowywanie
When not in use for extended periods, store the projector in a cool, dry place, away from direct sunlight and extreme temperatures. Use the provided carry bag for protection.
7.3 diod LEDamp Życie
The VAABZZ D4000 projector utilizes an LED light source with an estimated lifespan of up to 100,000 hours, significantly reducing the need for lamp wymiana.
8. Rozwiązywanie Problemów
Jeśli napotkasz problemy, zapoznaj się z poniższymi typowymi problemami i rozwiązaniami:
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Brak wyświetlanego obrazu | Brak zasilania, nieprawidłowe źródło sygnału, założona osłona obiektywu. | Sprawdź podłączenie zasilania, wybierz właściwe źródło sygnału wejściowego, zdejmij osłonę obiektywu. |
| Obraz jest rozmazany | Nie ustawiono ostrości, projektor jest za blisko/za daleko. | Adjust the focus ring, reposition the projector. |
| Obraz ma kształt trapezu | Kamień trapezowy nie został wyregulowany. | Wyreguluj pokrętło/ustawienie korekcji trapezowej. |
| Brak dźwięku | Volume too low, incorrect audio output selected, external speakers not connected/paired. | Increase volume, check audio settings, ensure Bluetooth speakers are paired or wired speakers are connected. |
| Problemy z połączeniem Wi-Fi/Bluetooth | Nieprawidłowe hasło, urządzenie poza zasięgiem, zakłócenia. | Re-enter password, move devices closer, restart projector and router/Bluetooth device. |
| Pilot nie działa | Batteries dead, IR receiver blocked. | Replace batteries, ensure no obstructions between remote and projector. |
9. Specyfikacje
| Funkcja | Szczegół |
|---|---|
| Marka | VAABZZ |
| Seria modeli | D4000 |
| Producent | ŻYWY JASNY |
| Rozdzielczość standardowa | Native 1920 x 1080p |
| Obsługiwana rozdzielczość | Do 4 tys. |
| Jasność | 1800 ANSI typical brightness |
| Współczynnik kontrastu | 10,000:1 |
| Maksymalny rozmiar ekranu | 300 cali |
| LED L.amp Życie | 100,000 godziny |
| Łączność bezprzewodowa | Wi-Fi (2.4G/5G Dual-Band), Bluetooth 5.0 |
| Łączność przewodowa | HDMI, USB |
| Audio | Built-in Dual Hi-Fi Stereo Speakers, SRS Audio System |
| Współczynnik kształtu | Przenośny |
| Zalecane zastosowanie | Kino domowe |
10. Gwarancja i wsparcie
10.1 Informacje o gwarancji
The VAABZZ D4000 Projector comes with a 2-year customer service guarantee. This warranty covers manufacturing defects and ensures support for product-related issues during the specified period. Please retain your proof of purchase for warranty claims.
10.2 Obsługa klienta
For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact VAABZZ customer support. Refer to the contact information provided on the product packaging or the official VAABZZ webstrona.
Wsparcie online: Visit the official VAABZZ website for FAQs, updated manuals, and support contact details.
Wsparcie e-mailowe: Odnieś się do webstrona
Wsparcie telefoniczne: Odnieś się do webstrona
