1. Koniec produktuview
Hormann SupraMatic E Series 4 (model 4510253) to siłownik zamienny przeznaczony do napędów bram garażowych Hormann. Urządzenie to służy jako bezpośredni zamiennik uszkodzonych głowic napędowych, zapewniając kompatybilność z istniejącymi szynami napędowymi Hormann i systemami SupraMatic serii 4. Integruje zaawansowane funkcje zapewniające niezawodną i wydajną obsługę bram garażowych.

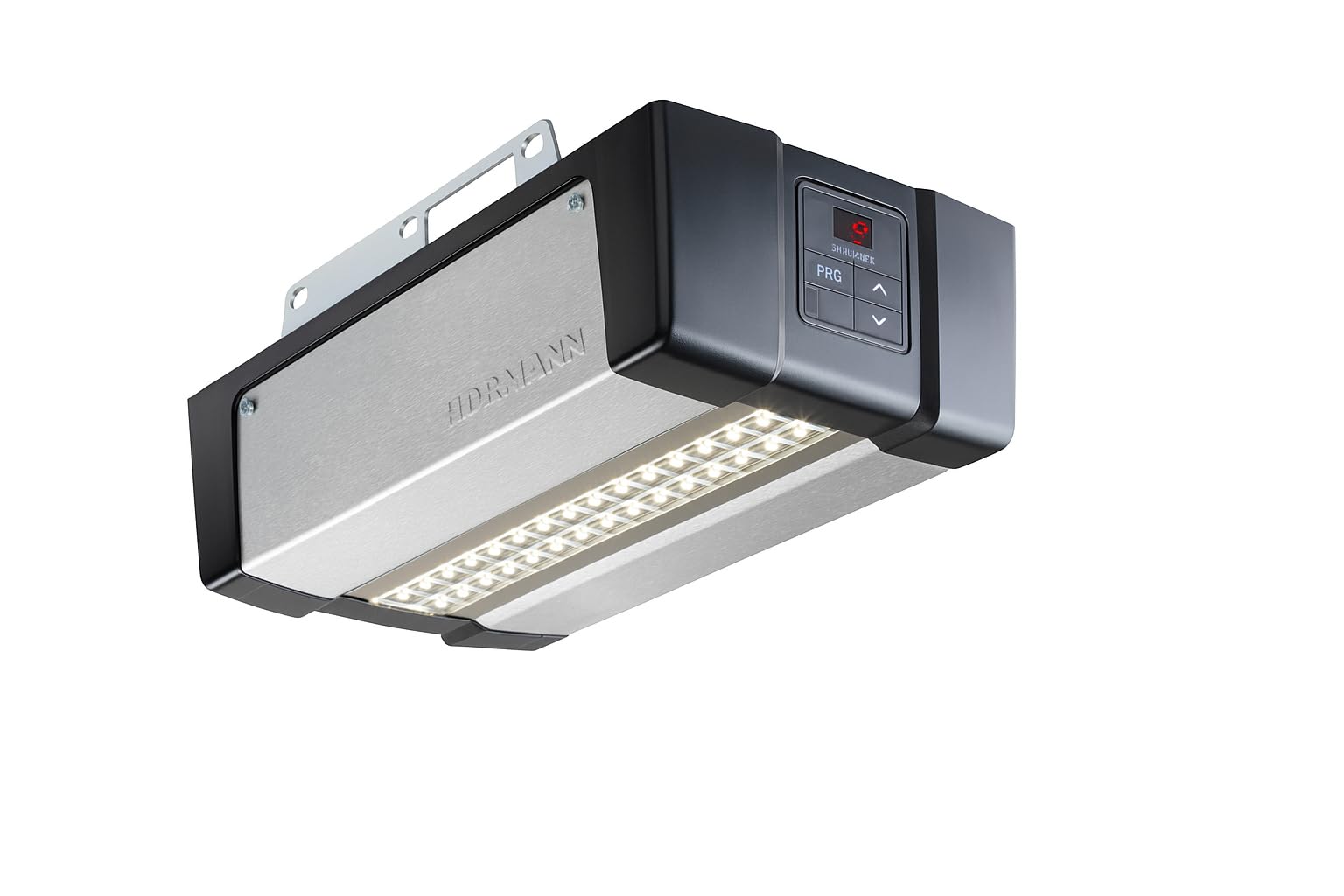

Zdjęcie przedstawiające kompaktową konstrukcję siłownika zamiennego Hormann SupraMatic serii E 4, jego główną obudowę i punkty przyłączeniowe.
2. Główne cechy
- Zgodność: Zaprojektowane jako zamiennik starszych głowic napędowych SupraMatic serii E 3 i kompatybilne z systemami SupraMatic (z wyłączeniem SupraMatic S) i ProMatic 1. generacji.
- Pojemność drzwi: Przeznaczony do bram garażowych o szerokości do 5500 mm i maksymalnej powierzchni 13.75 m².
- Siła operacyjna: Zapewnia siłę ciągnącą i pchającą wynoszącą 650 N, przy mocy szczytowej 800 N.
- Prędkość: Osiąga maksymalną prędkość roboczą 25 cm/s.
- Zintegrowana technologia: Zawiera zintegrowany 5-kanałowy odbiornik BiSecur, odbiornik Bluetooth i moduł LED do oświetlenia.
3. Zawartość opakowania
Po rozpakowaniu należy sprawdzić, czy wszystkie elementy są obecne:
- 1 x silnik zamienny SupraMatic E Series 4 ze zintegrowanym 5-kanałowym odbiornikiem BiSecur, odbiornikiem Bluetooth i modułem LED.
- 1 x karta BlueSecur z kodem QR.
4. Konfiguracja i instalacja
W tej sekcji opisano ogólną procedurę wymiany istniejącej głowicy napędu bramy garażowej Hormann. Szczegółowe instrukcje dotyczące konkretnego modelu można znaleźć w obszernej instrukcji dołączonej do oryginalnego systemu Hormann lub w instrukcji producenta. webstrona.
- Bezpieczeństwo przede wszystkim: Przed rozpoczęciem jakichkolwiek prac należy odłączyć zasilanie napędu bramy garażowej za pomocą wyłącznika automatycznego. Upewnij się, że brama garażowa jest stabilna i bezpieczna.
- Zdemontuj starą głowę operatora: Ostrożnie zdejmij istniejącą, uszkodzoną głowicę operatora z uchwytów montażowych i szyny napędowej. Zanotuj połączenia i okablowanie dla celów referencyjnych.
- Zainstaluj nową głowicę operatora: Zamontuj nowy siłownik SupraMatic serii E 4 na istniejącej szynie napędowej i zabezpiecz go odpowiednimi elementami. Podłącz ponownie całe niezbędne okablowanie zgodnie z konfiguracją oryginalnego systemu.
- Podłączenie zasilania: Podłącz ponownie zasilanie do otwierania drzwi garażowych.
- Procedura uczenia się: Wykonaj procedurę początkowego uczenia, tak jak opisano w instrukcji oryginalnego systemu, aby skalibrować nowy siłownik do limitów ruchu bramy garażowej.
- Nadajniki programu: Zaprogramuj wszystkie ręczne nadajniki (piloty) do nowego siłownika, aby przywrócić jego pełną funkcjonalność. W razie potrzeby skorzystaj z karty BlueSecur i kodu QR do konfiguracji połączenia Bluetooth.
Notatka: Jeśli nie masz doświadczenia w montażu instalacji elektrycznej lub mechanizmach drzwi garażowych, zaleca się zlecenie montażu profesjonaliście.
5. Instrukcja obsługi
Po zainstalowaniu i skonfigurowaniu SupraMatic serii E 4 działa podobnie jak inne napędy bram garażowych Hormann. Do otwierania i zamykania bramy garażowej można użyć zaprogramowanego pilota lub zintegrowanej funkcji Bluetooth za pośrednictwem aplikacji BlueSecur.
Parametry pracy:
- Szerokość drzwi (maks.): 5500 mm
- Powierzchnia drzwi (maks.): 13.75 m²
- Siła ciągnąca/pchająca: 650 N
- Maksymalna prędkość: 25 cm/s
- Temperatura pracy: -20 °C do +60 °C
- Codziennie/HourlCykle y (otwarcie/zamknięcie): 25/10
- Silnik: 24 V prądu stałego
- Zasilanie: 230-240 V prądu przemiennego
- Pobór mocy: 0.2 kW
- Zużycie w trybie czuwania: <1 W
- Klasa ochrony: Nadaje się wyłącznie do stosowania w suchych pomieszczeniach.
- Automatyczne zasilanie: Tak, tylko w połączeniu z fotokomórką.
6. Konserwacja
Regularna konserwacja gwarantuje długowieczność i bezpieczne działanie napędu bramy garażowej. Chociaż sam siłownik SupraMatic serii E 4 wymaga minimalnej konserwacji, kluczowe znaczenie ma konserwacja całego systemu bramy garażowej.
- Roczna inspekcja: Raz w roku zleć wykwalifikowanemu technikowi sprawdzenie systemu drzwi garażowych, w tym sprężyn, linek, rolek i szyn.
- Smarowanie: Smaruj ruchome części bramy garażowej (nie sam napęd) zgodnie z zaleceniami producenta bramy garażowej.
- Wyczyść czujniki: Aby zapewnić prawidłowe działanie czujników bezpieczeństwa (fotokomórek), należy je utrzymywać w czystości i nie zasłaniać.
- Sprawdź elementy złączne: Okresowo sprawdzaj, czy wszystkie śruby mocujące i elementy złączne są odpowiednio dokręcone.
7. Rozwiązywanie Problemów
W przypadku problemów z SupraMatic E Series 4, należy zastosować się do poniższych ogólnych wskazówek dotyczących rozwiązywania problemów. W przypadku utrzymujących się problemów należy skonsultować się z wykwalifikowanym technikiem.
- Brak zasilania: Sprawdź wyłącznik automatyczny i upewnij się, że wyłącznik jest podłączony do sprawnego gniazdka.
- Pilot nie działa: Sprawdź baterię w pilocie. Upewnij się, że pilot jest poprawnie zaprogramowany do otwieracza.
- Drzwi się nie zamykają: Sprawdź czujniki bezpieczeństwa pod kątem przeszkód lub nieprawidłowego ustawienia. Dioda LED na czujniku powinna sygnalizować prawidłowe ustawienie.
- Nietypowe dźwięki: Sprawdź elementy mechaniczne bramy garażowej (sprężyny, rolki, prowadnice) pod kątem zużycia lub uszkodzeń. W razie potrzeby nasmaruj.
- Odwrócenie drzwi: Często wskazuje to na przeszkodę lub nieprawidłowo ustawioną siłę zamykania. Usuń wszelkie przeszkody i zapoznaj się z oryginalną instrukcją obsługi, aby uzyskać informacje o regulacji siły.
8. Specyfikacje
| Atrybut | Wartość |
|---|---|
| Producent | Hormanna |
| Numer modelu | 4510253 |
| Wymiary produktu (dł. x szer. x wys.) | Wymiary 18.5 x 33.5 x 12.3 cm |
| Waga | 3.49 kilogramów |
| Tworzywo | Płyta bazowa ze stali ocynkowanej, stali nierdzewnej, tworzywa sztucznego |
| Ilość | 1 |
| Zawarte komponenty | Napęd zamienny |
| Baterie w zestawie | NIE |
| Wymagane baterie | NIE |
| Wymagany montaż | NIE |
| Międzynarodowy kod artykułu | 04005954164002 |
9. Gwarancja i wsparcie
Aby uzyskać informacje dotyczące gwarancji i pomocy technicznej, zapoznaj się z oficjalną dokumentacją firmy Hormann dołączoną do produktu lub odwiedź oficjalną stronę internetową firmy Hormann webZachowaj paragon jako dowód zakupu na wypadek reklamacji.
Dostępność części zamiennych: Informacje dotyczące dostępności części zamiennych są obecnie niedostępne. W razie pytań prosimy o kontakt z działem obsługi klienta firmy Hormann.
