1. Wprowadzenie
Niniejsza instrukcja zawiera szczegółowe instrukcje dotyczące instalacji, obsługi i konserwacji płytki uruchamiającej spłuczkę dwudzielną Swiss Madison SM-WC003C do montażu na ścianie. Ta płytka uruchamiająca jest przeznaczona do stosowania z podtynkowymi stelażami ściennymi Swiss Madison oraz toaletami wiszącymi lub montowanymi do ściany, oferując mechanizm podwójnego spłukiwania, zapewniający efektywne zużycie wody. Przed instalacją i użytkowaniem produktu należy dokładnie przeczytać niniejszą instrukcję, aby zapewnić jego prawidłowe działanie i długą żywotność.
Zdjęcie 1.1: Płytka siłownika SM-WC003C w nowoczesnej łazience.
2. Informacje dotyczące bezpieczeństwa
- Przed rozpoczęciem jakichkolwiek prac instalacyjnych lub konserwacyjnych należy zawsze zakręcić dopływ wody.
- Zaleca się zlecenie montażu profesjonaliście, aby zagwarantować prawidłową konfigurację i zgodność z lokalnymi przepisami hydraulicznymi.
- Należy obchodzić się z produktem ostrożnie, aby uniknąć zarysowań lub uszkodzenia wykończenia.
- Przechowuj wszystkie małe części poza zasięgiem dzieci.
- Nie należy używać ściernych środków czyszczących ani narzędzi, które mogą uszkodzić powierzchnię płytki siłownika.
3. Koniec produktuview
Swiss Madison SM-WC003C to ścienny przycisk spłukujący z podwójnym spłukiwaniem, wyposażony w prostokątne przyciski. Został zaprojektowany z myślą o zapewnieniu niezawodnego i wydajnego mechanizmu spłukiwania w zabudowanych systemach toaletowych. Przycisk wykonany jest z tworzywa ABS (akrylonitryl-butadien-styren) i ma matowe chromowane wykończenie, co zapewnia trwałość i elegancki wygląd.

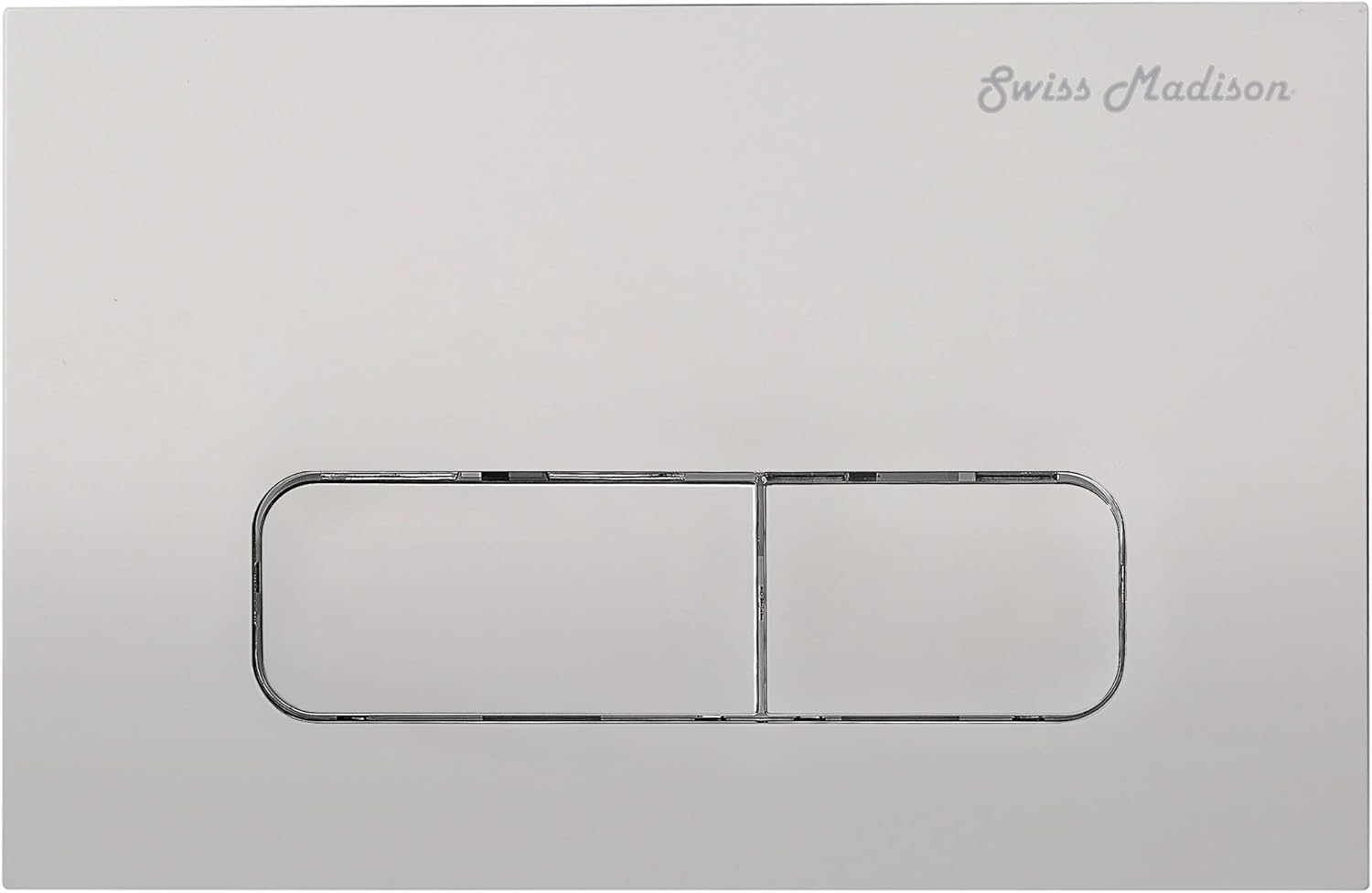

Obraz 3.1: Przód view płytki siłownika SM-WC003C.
Główne cechy:
- Podwójny system spłukiwania: Dwa różne przyciski do spłukiwania pełnego i połowicznego, co sprzyja oszczędzaniu wody.
- Łatwa instalacja: Zaprojektowany do łatwego montażu ze zgodnymi zbiornikami ukrytymi Swiss Madison.
- Łatwe do czyszczenia: Gładka powierzchnia i trwałe wykończenie pozwalają na łatwą konserwację.
- Dostępny projekt: Płytkę można zdemontować, co zapewnia wygodny dostęp do wewnętrznego zbiornika i zaworu wodnego w celu konserwacji lub serwisu.
- Trwały materiał: Wykonane z tworzywa ABS (akrylonitrylo-butadieno-styrenowego) zapewniającego długą żywotność.
4. Konfiguracja i instalacja
Płytka siłownika SM-WC003C została zaprojektowana do integracji z systemem podtynkowym i toaletowym Swiss Madison (sprzedawanym oddzielnie). Przed rozpoczęciem instalacji upewnij się, że masz wszystkie niezbędne elementy.
Kroki instalacji:
- Sprawdź zgodność: Sprawdź, czy Twój system ukrytego zbiornika jest kompatybilny z płytką siłownika Swiss Madison SM-WC003C.
- Przygotuj otwór w ścianie: Upewnij się, że otwór w ścianie przeznaczony na zbiornik ukryty i płytę siłownika ma odpowiednie wymiary i jest wykończony zgodnie z instrukcją montażu zbiornika ukrytego.
- Podłącz pręty siłownika: Ostrożnie podłącz pręty siłownika mechanizmu spłukującego w zbiorniku podtynkowym do odpowiednich punktów z tyłu płytki siłownika. Szczegółowe instrukcje dotyczące regulacji prętów znajdują się w instrukcji obsługi zbiornika podtynkowego.
- Zabezpiecz płytkę: Dopasuj płytkę siłownika do ramy montażowej zbiornika ukrytego. Płytka jest zaprojektowana tak, aby pewnie się zatrzasnęła. Delikatnie i równomiernie dociśnij, aż zatrzaśnie się na swoim miejscu.
- Funkcjonalność testu: Po zamocowaniu przetestuj oba przyciski spłuczki, aby upewnić się, że prawidłowo uruchamiają mechanizm spłukiwania i płynnie wracają do pierwotnej pozycji.
Notatka: Płytkę siłownika można z łatwością odpiąć, aby uzyskać dostęp do wewnętrznych podzespołów zbiornika i zaworu odcinającego wodę, jeśli w przyszłości zajdzie potrzeba przeprowadzenia prac konserwacyjnych.
5. Instrukcja obsługi
Płytka uruchamiająca SM-WC003C jest wyposażona w system podwójnego spłukiwania, umożliwiający wybór między pełnym spłukiwaniem a spłukiwaniem połowicznym, co zapewnia optymalną oszczędność wody.
- Pełne spłukiwanie: Naciśnij większy, prostokątny przycisk, aby wykonać pełne spłukanie, odpowiednie do spłukiwania odpadów stałych.
- Pół koloru: Naciśnij mniejszy, prostokątny przycisk, aby skorzystać ze spłukiwania połowicznego, odpowiedniego do spłukiwania odpadów płynnych.
Aby zapewnić prawidłowe działanie mechanizmu spłukiwania, należy upewnić się, że przyciski są mocno wciśnięte, a następnie całkowicie zwolnione.
6. Konserwacja
Regularne czyszczenie i okazjonalna kontrola pomogą zachować wygląd i funkcjonalność płytki siłownika.
Czyszczenie:
- Wyczyść powierzchnię płytki siłownika miękką,amp szmatka i delikatne mydło.
- Unikaj stosowania środków czyszczących o właściwościach ściernych, silnych środków chemicznych lub gąbek ściernych, ponieważ mogą one uszkodzić matową chromowaną powłokę.
- Wytrzyj do sucha czystą, miękką szmatką, aby zapobiec powstawaniu plam wodnych.
Dostęp do komponentów wewnętrznych:
Płytkę siłownika zaprojektowano tak, aby można ją było łatwo zdemontować, co zapewnia dostęp do wewnętrznych elementów zbiornika oraz zaworu odcinającego wodę. Aby ją zdemontować, należy delikatnie odciągnąć płytkę od ściany za górną lub dolną krawędź, aż do jej odczepienia. Zamontuj ją ponownie, dopasowując i mocno dociskając, aż zatrzaśnie się na swoim miejscu.
7. Rozwiązywanie Problemów
Jeśli napotkasz problemy z płytką siłownika, zapoznaj się z poniższymi typowymi problemami i ich rozwiązaniami:
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Przyciski są sztywne lub nie reagują. | Niewłaściwie ustawione pręty siłownika lub przeszkoda. | Zdejmij płytkę siłownika i sprawdź, czy pręty są prawidłowo wyrównane z mechanizmem spłuczki. Upewnij się, że żadne zanieczyszczenia nie blokują ruchu przycisku. |
| Słabe lub niepełne spłukanie. | Problem z zaworem spłukującym lub dopływem wody do ukrytego zbiornika. | Prawdopodobnie problem dotyczy samego zbiornika, a nie płytki uruchamiającej. Uzyskaj dostęp do zbiornika wewnętrznego (zgodnie z opisem w sekcji „Konserwacja”) i zapoznaj się z instrukcją obsługi zbiornika, aby rozwiązać problemy z mechanizmem spłukującym. Sprawdź ciśnienie wody zasilającej. |
| Płyta siłownika nie jest pewnie zamocowana. | Nieprawidłowe przycinanie lub uszkodzone klipsy. | Upewnij się, że płytka jest prawidłowo wyrównana i mocno dociśnięta, aż zatrzaśnie się we wszystkich punktach mocowania. Sprawdź, czy zaciski płytki i ramki montażowej nie są uszkodzone. |
Jeśli po wypróbowaniu tych rozwiązań problem nadal występuje, skontaktuj się z obsługą klienta Swiss Madison lub wykwalifikowanym hydraulikiem.
8. Specyfikacje
| Funkcja | Szczegół |
|---|---|
| Numer modelu | SM-WC003C |
| Tworzywo | Akrylonitryl-butadien-styren (ABS) |
| Kolor | Matowy chrom |
| Wykończenie zewnętrzne | Chrom |
| Wymiary produktu | 6.43 x 3.55 x 0.45 cala |
| Waga przedmiotu | 14.4 uncji |
| Typ spłukiwania | Podwójne spłukiwanie |
| Mechanizm mocowania uchwytu | Zapinany na zatrzask |
| UPC | 810015322475 |
Rysunek 8.1: Wymiary płytki siłownika SM-WC003C.
9. Gwarancja i wsparcie
Produkty Swiss Madison są wytwarzane z wysokiej jakości materiałów i charakteryzują się doskonałym wykonaniem. Szczegółowe informacje dotyczące gwarancji można znaleźć w informacjach gwarancyjnych dołączonych do systemu z ukrytym zbiornikiem lub na oficjalnej stronie Swiss Madison. webZachowaj paragon jako dowód zakupu.
Obsługa klienta:
W celu uzyskania pomocy technicznej, rozwiązania problemów lub zapytania dotyczące gwarancji prosimy o kontakt z działem obsługi klienta Swiss Madison:
- Webstrona: www.swissmadison.com
- E-mail: Odnieś się do webwitryna z formularzem kontaktowym lub adresem e-mail.
- Telefon: Odnieś się do webstrona z numerem telefonu obsługi klienta.
