1. Wprowadzenie
This manual provides essential information for the safe installation, operation, and maintenance of your Rabalux Greg LED Picture Light. Please read these instructions carefully before installation and retain them for future reference.
Obraz 1.1: Przód view of the Rabalux Greg LED Picture Light.
2. Instrukcje bezpieczeństwa
- Przed instalacją, konserwacją lub czyszczeniem należy zawsze odłączyć zasilanie.
- Jeśli nie masz pewności, instalację powinien wykonać wykwalifikowany elektryk.
- Nie modyfikuj produktu w żaden sposób. Nieautoryzowane modyfikacje mogą unieważnić gwarancję i stanowić zagrożenie dla bezpieczeństwa.
- Upewnij się, że powierzchnia montażowa jest odpowiednia do utrzymania ciężaru urządzenia.
- Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń (stopień ochrony IP20). Nie wystawiać na działanie wilgoci ani ekstremalnych temperatur.
- Nie należy patrzeć bezpośrednio na źródło światła LED, gdy jest ono włączone.
3. Zawartość opakowania
Przed rozpoczęciem instalacji sprawdź, czy wszystkie komponenty są obecne:
- Rabalux Greg LED Picture Light fixture (with integrated LED bulb)
- Zintegrowany przełącznik
- Sprzęt montażowy (śruby, kołki rozporowe) - (Assumed, as typical for such fixtures)
- Instrukcja obsługi
4. Koniec produktuview
The Rabalux Greg LED Picture Light is a sleek, white fixture designed to illuminate artwork or other wall-mounted items. It features an integrated LED light source providing neutral white light (4000K) and an on/off switch for convenient control.
Image 4.1: The LED picture light in its off state.
Image 4.2: The LED picture light illuminated.
Obraz 4.3: Pod kątem view of the illuminated LED picture light.
5. Wymiary
The physical dimensions of the Rabalux Greg LED Picture Light are as follows:
- Szerokość: 570 mm
- Wysokość: 20 mm
- Głębokość: 30 mm

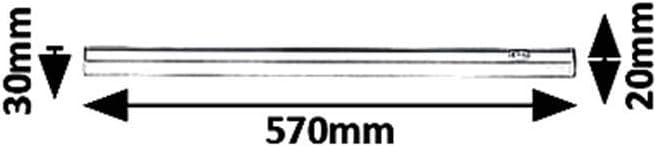

Image 5.1: Dimensional diagram of the LED picture light.
6. Instalacja
Follow these steps for proper installation of your LED picture light:
- Przygotuj powierzchnię montażową: Choose a suitable location on the wall, ensuring it is clean and dry.
- Zaznacz punkty wiercenia: Hold the fixture in the desired position and mark the drilling points for the mounting screws.
- Wiercenie otworów: Drill holes at the marked points. Insert wall plugs if necessary for your wall type.
- Zamontuj oprawę: Przymocuj oprawę do ściany za pomocą dołączonych śrub. Upewnij się, że jest solidnie zamocowana.
- Podłącz do zasilania: Connect the electric cable to a suitable power outlet. Ensure the cable is not pinched or damaged.
- Operacja testowa: Once installed, switch on the power and test the light using the integrated switch.
Image 6.1: Installation diagram for connecting multiple units (Series 5216-5219).
Note: The diagram illustrates the possibility of connecting multiple units (models 5216, 5217, 5218, 5219) in series, up to a maximum of 10 units. Ensure total wattage nie przekracza limitów obwodu.
7. Instrukcja obsługi
The Rabalux Greg LED Picture Light is operated using the integrated on/off switch located on the fixture. Simply toggle the switch to turn the light on or off.
- Włączyć: Press the switch to the 'ON' position.
- Wyłączyć: Press the switch to the 'OFF' position.
Ta oprawa jest nie można ściemniać. It operates at a fixed brightness level.
8. Konserwacja
Regular maintenance ensures the longevity and optimal performance of your LED picture light.
- Czyszczenie: Disconnect power before cleaning. Use a soft, dry cloth to wipe the surface of the fixture. Do not use abrasive cleaners, solvents, or liquids that could damage the finish or electrical components.
- Wymiana diody LED: Źródło światła LED jest zintegrowane i nie podlega wymianie przez użytkownika. W przypadku awarii diody LED może być konieczna wymiana całego urządzenia.
- Kontrola: Periodically check the power cable and fixture for any signs of damage. If damage is found, discontinue use and consult a qualified technician.
9. Rozwiązywanie Problemów
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Światło się nie włącza | Brak zasilania Przełącznik jest wyłączony Wadliwe okablowanie | Sprawdź gniazdko elektryczne i wyłącznik automatyczny Upewnij się, że przełącznik jest w pozycji „ON” Skonsultuj się z wykwalifikowanym elektrykiem |
| Migotanie światła | Niestabilne połączenie zasilania Problem z komponentem wewnętrznym | Sprawdź połączenie kabla zasilającego Przestań używać i skontaktuj się z pomocą techniczną |
| Światło jest zbyt słabe/jasne | This model is not dimmable. Brightness is fixed. | No action required. This is normal operation. |
10. Specyfikacje
| Marka | Rabalux |
| Nazwa modelu | Greg |
| Szereg | 5216-5219 |
| ASIN | B089P2SQ64 |
| Producent | Rabalux |
| Kolor | Biały |
| Tworzywo | Plastikowy |
| Zawarte komponenty | LED Bulb (integrated), Switch |
| Kolor cienia | Neutralny biały |
| Typ wtyczki | Kabel elektryczny |
| Typ instalacji | Picture Board / Wall Mount |
| Wymagane baterie | NIE |
| Typ żarówki | Dioda LED (zintegrowana) |
| Etykieta energetyczna | F |
| Strumień świetlny | 800 lm |
| Moc | 9 watów |
| Temperatura barwowa światła | 4000 K (neutralna biel) |
| Możliwość ściemniania | NIE |
| Stopień ochrony | IP20 (tylko do użytku w pomieszczeniach) |
| Wymiary (dł. X wys. X gł.) | Wymiary: 570mm x 20mm x 30mm |
| Typ pokoju | Salon (zalecane) |
11. Gwarancja i wsparcie
Information regarding specific warranty terms and spare parts availability for this product is not provided in the available data. For warranty claims or technical support, please refer to the retailer where the product was purchased or contact Rabalux customer service directly through their official webstrona.
- Dostępność części zamiennych: Informacje niedostępne.
- Aktualizacje oprogramowania: Nie dotyczy tego produktu.
