Instrukcja obsługi drukarki 3D Anet ET5X DIY

1. Koniec produktuview

Anet ET5X to drukarka 3D typu „zrób to sam” przeznaczona dla entuzjastów i profesjonalistów, wyposażona w funkcję automatycznego poziomowania, funkcję wznawiania drukowania oraz dużą przestrzeń roboczą. Solidna metalowa rama zapewnia stabilny i precyzyjny druk.

Rysunek 1.1: Drukarka 3D Anet ET5X z exampwydruki.

Główne cechy:

• Automatyczne poziomowanie z funkcją wznawiania drukowania
• 3.5-calowy kolorowy ekran dotykowy LCD
• Ulepszona płyta główna z zabezpieczeniem przeciwprzepięciowym
• Duży rozmiar po złożeniu: 11.8 x 11.8 x 15.7 cala (300 x 300 x 400 mm)
• Metalowa rama i szybki montaż

2. Instrukcje bezpieczeństwa

Przed użyciem drukarki 3D Anet ET5X prosimy o zapoznanie się ze wszystkimi instrukcjami bezpieczeństwa. Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała, uszkodzenie mienia lub niską jakość wydruku.

• Gorące powierzchnie: Dysza drukująca i podgrzewany stół mogą osiągać wysokie temperatury. Unikaj dotykania tych elementów podczas pracy i bezpośrednio po drukowaniu. Przed dotknięciem poczekaj, aż całkowicie ostygną.
• Ruchome części: Drukarka zawiera ruchome części, które mogą spowodować obrażenia. Podczas pracy należy trzymać ręce, włosy i luźne ubrania z dala od głowicy drukującej, stołu i bramy.
• Wentylacja: Używaj drukarki w dobrze wentylowanym pomieszczeniu. Niektóre filamenty mogą wydzielać opary podczas drukowania.
• Bezpieczeństwo elektryczne: Upewnij się, że drukarka jest podłączona do prawidłowo uziemionego gniazdka elektrycznego. Nie używaj drukarki z uszkodzonymi przewodami zasilającymi lub wtyczkami.
• Obsługa filamentu: Używaj odpowiednich rodzajów filamentu do swojej drukarki. Przechowuj filament w suchym miejscu, aby zapobiec wchłanianiu wilgoci.
• Nadzór: Nie pozostawiaj drukarki bez nadzoru podczas pracy, zwłaszcza podczas długich wydruków.

3. Konfiguracja

3.1 Rozpakowanie i wstępna inspekcja

Ostrożnie wyjmij wszystkie elementy z opakowania. Sprawdź, czy nie ma widocznych uszkodzeń, które mogły powstać podczas transportu. Opakowanie zawiera wkładki piankowe chroniące elementy drukarki.

Rysunek 3.1: Elementy Anet ET5X w stanie zapakowanym, pokazujące ramę główną i podstawę.

3.2 Montaż

Anet ET5X został zaprojektowany do szybkiego montażu. Główna brama jest dostarczana w stanie zmontowanym i wystarczy ją przymocować do jednostki bazowej. Wykonaj poniższe kroki:

1. Ustaw jednostkę bazową na stabilnej i równej powierzchni.
2. Dokładnie wyrównaj bramę z wyznaczonymi punktami montażowymi na podstawie.
3. Przymocuj bramę do podstawy za pomocą dołączonych śrub i narzędzi.
4. Podłącz kable silnika i inne niezbędne przewody zgodnie ze wskazówkami w instrukcji.
5. Zamontuj uchwyt szpuli z filamentem na górze portalu.

3.3 Pierwsze włączenie zasilania i interfejs ekranu dotykowego

Podłącz kabel zasilający i włącz drukarkę. 3.5-calowy kolorowy ekran dotykowy LCD zapewnia intuicyjny interfejs użytkownika do sterowania funkcjami drukarki.

Rysunek 3.2: Intuicyjny interfejs ekranu dotykowego Anet ET5X.

3.4 Automatyczne poziomowanie łóżka

Drukarka ET5X jest wyposażona w funkcję automatycznego poziomowania matrycy, która mierzy 25 punktów na całej powierzchni platformy drukującej, aby zapewnić idealnie równą powierzchnię druku. To znacznie upraszcza proces konfiguracji i poprawia przyczepność wydruku.

Rysunek 3.3: System automatycznego poziomowania matrycy w działaniu.

3.5 Ładowanie filamentu

Drukarka obsługuje automatyczne przydzielanie filamentu, co pozwala na łatwe ładowanie i rozładowywanie filamentu jednym kliknięciem. Upewnij się, że filament jest prawidłowo podawany do mechanizmu ekstrudera.

Rysunek 3.4: Mechanizm automatycznego ładowania filamentu.

4. Obsługa

4.1 Proces drukowania

Po złożeniu, wypoziomowaniu drukarki i załadowaniu filamentu możesz rozpocząć drukowanie. Przygotuj modele 3D za pomocą kompatybilnego oprogramowania do cięcia (brak w zestawie) i przenieś kod G. filedo drukarki za pomocą karty SD lub połączenia USB.

Rysunek 4.1: Anet ET5X drukujący duży model.

4.2 Funkcja wznawiania drukowania

Urządzenie Anet ET5X jest wyposażone w funkcję wznawiania drukowania, która umożliwia wznowienie drukowania od dokładnego miejsca, w którym zostało przerwane w przypadku nieoczekiwanej awarii zasilania.tage. Funkcja ta pomaga zapobiegać nieudanym wydrukom i oszczędzać materiał.

Rysunek 4.2: Wyjście zasilaniatagFunkcja odzyskiwania.

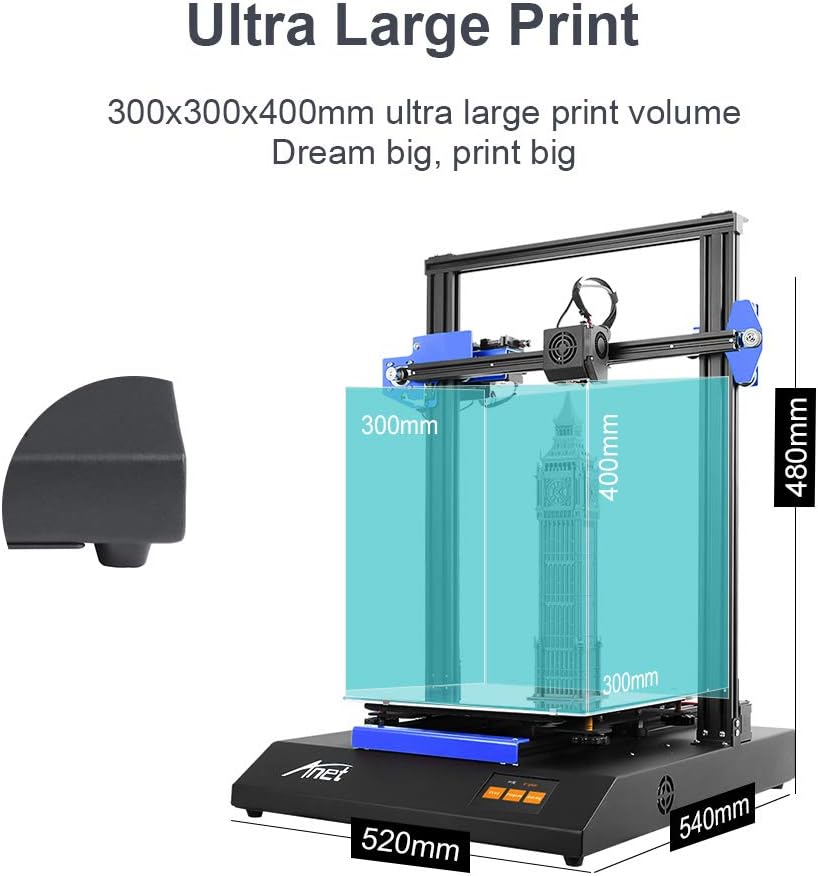

4.3 Bardzo duża objętość druku

Drukarka charakteryzuje się wyjątkowo dużą objętością wydruku wynoszącą 300x300x400 mm (11.8x11.8x15.7 cala), co umożliwia tworzenie znacznie większych modeli w porównaniu ze standardowymi stacjonarnymi drukarkami 3D.

Rysunek 4.3: Możliwości druku w bardzo dużych ilościach.

5. Konserwacja

Regularna konserwacja gwarantuje optymalną wydajność i długowieczność drukarki 3D Anet ET5X.

• Czyszczenie: Regularnie czyść stół drukujący, dyszę i szyny jezdne, aby zapobiec gromadzeniu się zanieczyszczeń. Używaj miękkiej ściereczki i odpowiednich środków czyszczących.
• Konserwacja dyszy: Okresowo sprawdzaj dyszę pod kątem zużycia lub zatkania. Wymień dyszę, jeśli jakość druku znacznie się pogorszy. Drukarka jest wyposażona w dodatkową dyszę o średnicy 0.4 mm.
• Napięcie pasa: Upewnij się, że paski osi X i Y są prawidłowo napięte. Zbyt luźne lub zbyt napięte paski mogą wpłynąć na dokładność druku. W razie potrzeby wyreguluj za pomocą nakrętek mimośrodowych.
• Smarowanie: Aby zapewnić płynny ruch, należy okresowo nakładać niewielką ilość smaru na śruby pociągowe osi Z.

6. Rozwiązywanie Problemów

W tej sekcji omówiono typowe problemy, które mogą wystąpić podczas korzystania z drukarki 3D Anet ET5X.

6.1 Typowe problemy z drukowaniem

• Słaba przyczepność do podłoża: Upewnij się, że platforma drukująca jest czysta i wypoziomowana. Dostosuj przesunięcie osi Z, jeśli pierwsza warstwa nie przylega lub jest zbyt spłaszczona. Rozważ użycie kleju w sztyfcie lub lakieru do włosów.
• Zatykanie włókien: Może to być spowodowane przegrzewaniem się, nieprawidłowymi ustawieniami temperatury lub brudnymi dyszami. Upewnij się, że hotend jest odpowiednio chłodzony i spróbuj przedmuchać dyszę na zimno, aby usunąć zatory.
• Przesunięcie warstw: Często spowodowane luźnymi paskami, problemami z silnikiem lub przeszkodami fizycznymi. Sprawdź naciąg paska i upewnij się, że wszystkie osie poruszają się płynnie.

6.2 Problemy z bazowaniem osi Z

Niektórzy użytkownicy zgłaszali problemy z ustawieniem osi Z w pozycji wyjściowej, polegające na tym, że drukarka nie wraca do pozycji wyjściowej. Czasami może to być spowodowane błędami oprogramowania układowego lub kalibracją czujnika. Firma Anet zapowiedziała udostępnienie oprogramowania układowego typu open source w celu rozwiązania tych problemów.

6.3 aktualizacji oprogramowania sprzętowego

Anet aktywnie pracuje nad aktualizacjami oprogramowania układowego, aby poprawić funkcjonalność i wyeliminować znane błędy. Sprawdź oficjalną stronę Anet webAby uzyskać najnowsze wersje oprogramowania sprzętowego i instrukcje instalacji, odwiedź witrynę lub kanały wsparcia.

7. Specyfikacje

Rysunek 7.1: Wymiary drukarki 3D Anet ET5X.

8. Gwarancja i wsparcie

Szczegóły gwarancji znajdziesz w dokumentacji zakupu lub skontaktuj się ze sprzedawcą, u którego kupiłeś drukarkę 3D Anet ET5X.

Aby uzyskać dodatkową pomoc, w tym wskazówki dotyczące rozwiązywania problemów, odpowiedzi na często zadawane pytania i aktualizacje oprogramowania sprzętowego, odwiedź oficjalną stronę Anet webwitryna lub strona sklepu Amazon:
