1. Wprowadzenie
This manual provides essential information for the safe and effective operation, assembly, and maintenance of your Scheppach LB5200BP 51.7cm³ Backpack Leaf Blower. Please read these instructions thoroughly before using the product to ensure proper function and to prevent injury or damage.

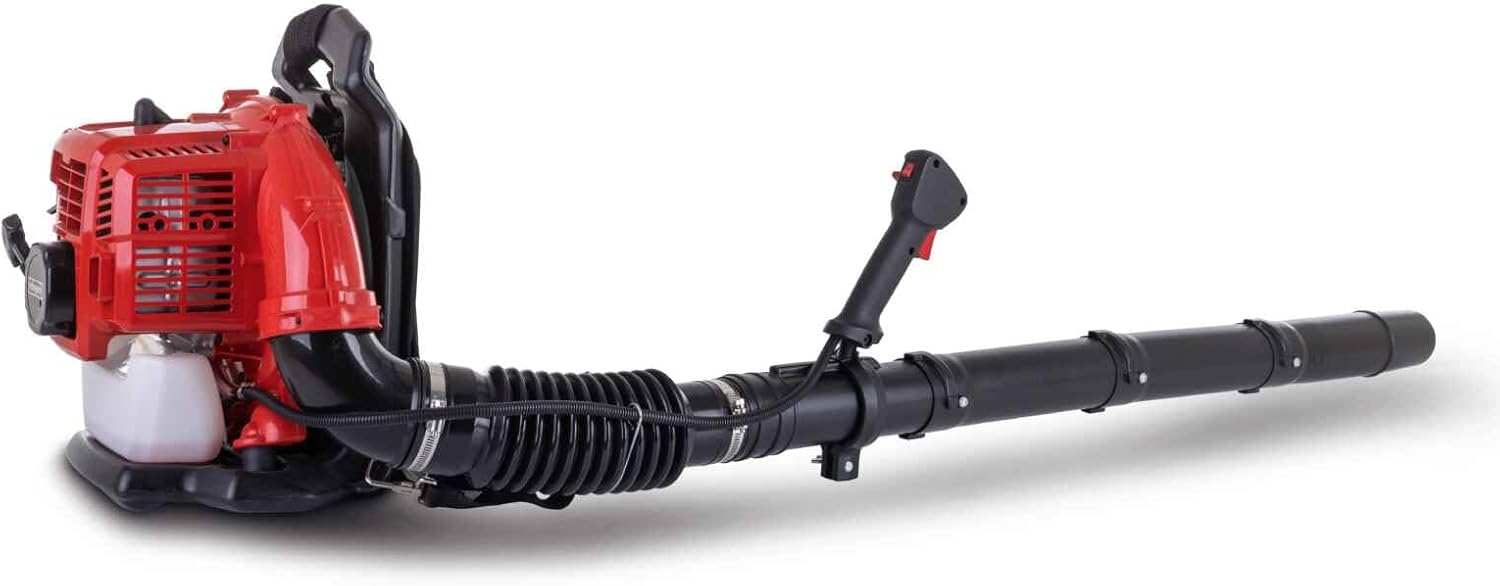

Image 1.1: Scheppach LB5200BP Backpack Leaf Blower, showing the engine unit, flexible hose, and blower tube with handle.
2. Ważne informacje dotyczące bezpieczeństwa
Zawsze przestrzegaj podstawowych zasad bezpieczeństwa, aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń ciała. Zachowaj tę instrukcję do wykorzystania w przyszłości.
- Przeczytaj wszystkie instrukcje: Zapoznaj się z elementami sterowania i prawidłowym użytkowaniem sprzętu.
- Noś odpowiedni sprzęt ochrony osobistej (PPE): This includes eye protection, hearing protection, long pants, sturdy footwear, and gloves.
- Fuel handling: Handle gasoline with extreme care. It is highly flammable. Store fuel in approved containers and in a well-ventilated area. Never refuel while the engine is running or hot.
- Engine exhaust: The engine produces carbon monoxide, a colorless, odorless, poisonous gas. Operate only in well-ventilated outdoor areas.
- Trzymaj osoby postronne z daleka: Ensure children, pets, and other people are at a safe distance (at least 15 meters) from the operating area.
- Sprawdź obszar roboczy: Remove any objects that could be thrown by the air stream, such as rocks, glass, or metal pieces.
- Unikaj luźnej odzieży: Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.
- Nie należy pracować w wilgotnych warunkach: Avoid using the blower in rain or on wet surfaces to prevent slipping and potential damage to the equipment.
- Maintain a firm footing: Always ensure stable balance, especially when working on slopes.
- Nigdy nie kieruj dyszy dmuchawy w stronę ludzi lub zwierząt.
- Regularna konserwacja: Keep the equipment in good working order by performing regular maintenance as described in this manual.
3. Lista komponentów i części
The Scheppach LB5200BP backpack leaf blower includes the following main components:
- Engine block with backpack harness
- Wąż elastyczny
- Górna rura dmuchawy
- Dolna rura dmuchawy
- Dysza
- Fuel mixing bottle (for 2-stroke mixture)
- Wąż clamps
- Klucz do świec zapłonowych
- Klucz imbusowy
- Klucz płaski
4. Montaż
Aby złożyć dmuchawę do liści, wykonaj następujące czynności:
- Podłącz wąż elastyczny: Connect the flexible hose to the engine block outlet. Secure it firmly with the provided hose clamp.
- Connect the Blower Tubes: Attach the upper blower tube to the flexible hose, then connect the lower blower tube to the upper tube. Ensure all connections are secure.
- Zainstaluj dyszę: Fasten the nozzle to the end of the lower blower tube.
- Mount the Control Handle: Position the control handle on the blower tube at a comfortable working height and secure it with the provided fasteners.
Image 4.1: Close-up showing the easy assembly of different components, specifically securing a tube section with a clamp.
5. Setup and Fueling
5.1 Mieszanka paliwowa
The LB5200BP uses a 2-stroke gasoline engine. It requires a specific fuel mixture of gasoline and 2-stroke engine oil. The recommended mixing ratio is 40:1 (40 parts gasoline to 1 part 2-stroke oil).
- Use fresh, unleaded gasoline with an octane rating of 90 RON or higher.
- Stosuj wysokiej jakości olej do silników dwusuwowych, specjalnie przeznaczony do silników chłodzonych powietrzem.
- Mix the fuel in the provided mixing bottle or an approved fuel container. Shake well before pouring into the fuel tank.
Image 5.1: Diagram illustrating the 40:1 fuel mixture ratio for the 2-stroke engine.
5.2 Napełnianie zbiornika paliwa
- Upewnij się, że silnik jest wyłączony i zimny.
- Move to a well-ventilated outdoor area, away from sparks or open flames.
- Ostrożnie otwórz korek wlewu paliwa.
- Wlej gotową mieszankę paliwa do zbiornika, unikając przepełnienia.
- Dokładnie zamknij korek wlewu paliwa. Natychmiast wytrzyj rozlane paliwo.
6. Instrukcja obsługi
6.1 Wearing the Backpack Blower
The LB5200BP features a comfortable, fully adjustable, padded, and vibration-dampening backpack harness. Adjust the straps to ensure a snug and balanced fit, distributing the weight evenly across your shoulders and back for fatigue-free operation.
Image 6.1: Close-up of the backpack harness, highlighting the wide, padded, and ventilated straps designed to absorb vibrations for comfortable use.
6.2 Starting the Engine (Easy Start Function)
The blower is equipped with an Easy Start function for simplified starting.
- Ustaw dmuchawę na płaskiej i stabilnej powierzchni.
- Set the choke lever to the 'START' position (usually closed).
- Naciśnij pompkę paliwa kilka razy, aż w przewodzie powrotnym będzie widać paliwo.
- Płynnie i mocno pociągnij za linkę rozrusznika, aż silnik spróbuje uruchomić się lub zacznie pracować krótko.
- Once the engine fires, move the choke lever to the 'RUN' position (usually open).
- If the engine does not start, repeat the process. If it starts and stalls, ensure the choke is in the 'RUN' position and try again.
6.3 Obsługa dmuchawy
Once the engine is running and warmed up, you can begin operation.
- Uchwyt sterujący: The adjustable control handle allows for an ergonomic working position. Use the throttle trigger to control the air speed.
- Ruch zamiatający: Use a sweeping motion to move leaves and debris. Work in sections, pushing debris into piles.
- Prędkość powietrza: The powerful engine delivers a very high air speed of 295 km/h, making it effective for various tasks.
- Elastyczny wąż: The flexible hose remains pliable even at low temperatures, ensuring consistent performance.
Image 6.2: Close-up of the orientable handle, allowing adjustment for an ergonomic working position.
Image 6.3: Detail of the flexible hose, designed to remain flexible even in low temperatures.
6.4 Zastosowania
The Scheppach LB5200BP is suitable for various applications, including:
- Clearing leaves from gardens, lawns, and pathways.
- Blowing away light debris from terraces and driveways.
- Cleaning farm areas and other large outdoor spaces.
Obraz 6.4: Examples of applications, showing the blower's effectiveness on leaves and sand.
Image 6.5: Icons indicating suitability for garden, terrace, and farm applications.
7. Konserwacja
Regularna konserwacja zapewnia długowieczność i optymalną wydajność dmuchawy do liści.
- Filtr powietrza: The high-performance air filter should be regularly inspected and cleaned. A dirty air filter can reduce engine performance and increase fuel consumption. Clean with compressed air or wash with warm, soapy water and allow to dry completely before reinstallation.
- Świeca: Inspect the spark plug periodically. Clean or replace if it is fouled or damaged. Ensure the correct gap is maintained.
- Filtr paliwa: Check the fuel filter inside the fuel tank for debris. Replace if necessary.
- Żebra chłodzące: Aby zapobiec przegrzaniu, utrzymuj żebra chłodzące silnika w czystości.
- Ogólne sprzątanie: After each use, clean the exterior of the blower to remove dirt and debris.
- Składowanie: When storing for extended periods, drain the fuel tank or use a fuel stabilizer. Store in a dry, well-ventilated area, away from direct sunlight and extreme temperatures.
8. Rozwiązywanie Problemów
W tej sekcji omówiono typowe problemy, jakie mogą wystąpić podczas użytkowania dmuchawy do liści.
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Silnik nie uruchamia się | Brak paliwa lub nieprawidłowa mieszanka paliwowa Zadławienie w niewłaściwej pozycji Świeca zapłonowa zanieczyszczona lub uszkodzona Zapchany filtr powietrza | Check fuel level and mixture (40:1) Wyreguluj dźwignię ssania Oczyść lub wymień świecę zapłonową Wyczyść filtr powietrza |
| Silnik działa, ale brakuje mu mocy | Zatkany filtr powietrza Nieprawidłowa mieszanka paliwowa Problem ze świecą zapłonową | Wyczyść filtr powietrza Verify fuel mixture Sprawdź/wymień świecę zapłonową |
| Nadmierne wibracje | Luźne elementy Uszkodzony wentylator/wirnik | Check all connections and fasteners Inspect fan for damage; contact service if necessary |
| Silnik się przegrzewa | Clogged cooling fins Nieprawidłowa mieszanka paliwowa | Oczyść żebra chłodzące Verify fuel mixture |
If you encounter problems not listed here or if the suggested solutions do not resolve the issue, please contact Scheppach customer support or an authorized service center.
9. Specyfikacje
| Funkcja | Specyfikacja |
|---|---|
| Nazwa modelu | LB5200BP |
| Typ silnika | Silnik benzynowy 2-suwowy |
| Pojemność silnika | 51.7 cm³ |
| Moc silnika | 1.4 kW / 1.9 KM |
| Maksymalna prędkość powietrza | 295 kilometrów na godzinę |
| Maksymalna objętość powietrza | 1080 m³/godz. |
| Stosunek mieszanki paliwowej | 40:1 (Gasoline:2-stroke oil) |
| Waga | 7.9 kilogramów |
| Wymiary (dł. x szer. x wys.) | Wymiary 138 x 40 x 45 cm |
| Tworzywo | Plastikowy |
| Funkcja specjalna | System antywibracyjny |
Image 9.1: Diagram illustrating key specifications including high air speed (295 km/h), air flow (1080 m³/h), anti-vibration system, and 2-stroke engine details (1.4 kW / 1.9 HP / 51.7 cm³).
10. Gwarancja i wsparcie
For warranty information, please refer to the documentation provided with your product at the time of purchase or visit the official Scheppach website. For technical support, spare parts, or service inquiries, please contact your local Scheppach dealer or the customer service department.
Możesz również odwiedzić Sklep firmowy Scheppach for more information on products and accessories.
