Flysky FS-i6X 10CH 2.4GHz AFHDS 2A RC Transmitter User Manual

1. Wprowadzenie

This manual provides detailed instructions for the operation, setup, and maintenance of your Flysky FS-i6X 10-channel 2.4GHz AFHDS 2A RC Transmitter and FS-iA10B Receiver. This system is designed for use with fixed-wing aircraft, gliders, and helicopters, offering reliable and precise control.

The FS-i6X transmitter and FS-iA10B receiver are pre-bound at the factory. Therefore, re-binding is generally not required upon initial receipt. Please read this manual thoroughly before operating the device to ensure safe and correct usage.

2. Zawartość opakowania

Sprawdź, czy w przesyłce znajdują się wszystkie elementy wymienione poniżej:

• 1x Flysky FS-i6X Transmitter
• 1x FS-iA10B Receiver
• 1x wtyczka wiążąca
• 1x Upgrade Cable

Uwaga: Baterie nie są dołączone do zestawu i należy je zakupić osobno.

3. Koniec produktuview

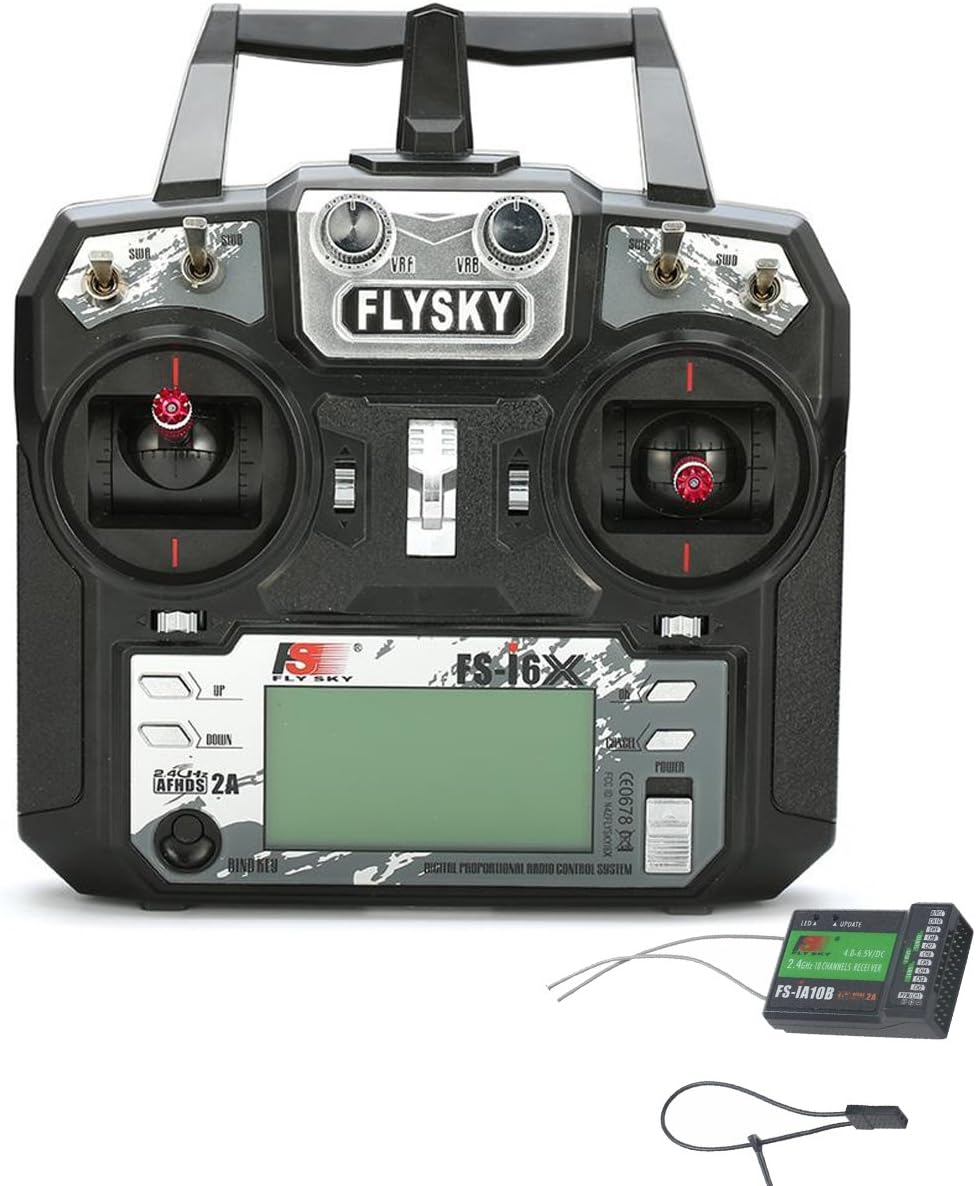

Figure 3.1: Flysky FS-i6X Transmitter and FS-iA10B Receiver included in the package.

3.1 FS-i6X Transmitter Components

Rycina 3.2: Przód view of the FS-i6X Transmitter with key components labeled.

• Antena: Przesyła sygnał radiowy do odbiornika.
• Hand Lever: For carrying the transmitter.
• VrA, VrB: Potencjometry obrotowe do sterowania kanałami pomocniczymi.
• SwA, SwB, SwC, SwD: Przełączniki dwupozycyjne do sterowania kanałami pomocniczymi.
• Strap Ring: Punkt mocowania paska na szyję.
• Lewy joystick: Controls elevator and rudder (Mode 2 default).
• Prawy joystick: Controls aileron and throttle (Mode 2 default).
• Fine-tuning bars (1-4): Used for precise adjustment of joystick center points.
• Przyciski GÓRA/DÓŁ: Poruszaj się po opcjach menu.
• Przycisk OK: Potwierdza wybór w menu.
• Przycisk ANULUJ: Wychodzi z menu lub anuluje bieżącą operację.
• BIND KEY: Rozpoczyna proces wiązania.
• Przycisk zasilania: Włącza/wyłącza nadajnik.
• Wyświetlacz: LCD screen showing system information and menu.

3.2 FS-iA10B Receiver Components

Rysunek 3.3: Zbliżenie view of the FS-iA10B Receiver showing servo ports and antenna.

• Kanały 1-10 (CH1-CH10): Ports for connecting servos and other control devices.
• i-BUS Port: For digital serial data output.
• Data Acquisition Port: For connecting sensors and telemetry modules.
• Antenna (Dual): Receives radio signals from the transmitter.
• Power Input (VCC): Connects to the power source (4.0-6.5V DC).

4. Konfiguracja

4.1 Instalacja baterii (nadajnik)

The FS-i6X Transmitter requires four (4) AA batteries (1.5V each) for a total of 6V DC power. Ensure correct polarity when inserting batteries.

1. Otwórz pokrywę komory baterii z tyłu nadajnika.
2. Włóż cztery baterie AA zgodnie z oznaczeniami biegunowości (+/-) wewnątrz komory.
3. Dokładnie zamknij pokrywę komory baterii.

Rysunek 4.1: Tył view of the FS-i6X Transmitter showing the battery compartment.

4.2 Podłączenie odbiornika

Connect your servos and other control devices to the appropriate channels on the FS-iA10B receiver. Ensure that the power supply for the receiver is within the specified range of 4.0-6.5V DC.

4.3 Procedura wiązania

The FS-i6X transmitter and FS-iA10B receiver are pre-bound from the factory. You do not need to bind them again upon receipt. However, if you need to re-bind or bind to a new receiver, follow these steps:

1. Upewnij się, że nadajnik jest wyłączony.
2. Insert the bind plug into the B/VCC port on the FS-iA10B receiver.
3. Connect power to the receiver. The receiver's LED should flash rapidly, indicating it is in binding mode.
4. While holding down the BIND KEY on the transmitter, turn on the transmitter.
5. Release the BIND KEY once the transmitter display shows "RX Binding" or similar.
6. Dioda LED odbiornika powinna zacząć świecić światłem ciągłym, co oznacza pomyślne nawiązanie połączenia.
7. Wyłącz nadajnik i odbiornik.
8. Wyjmij wtyczkę powiązania z odbiornika.
9. Turn on the transmitter first, then the receiver. The system should now be bound and operational.

5. Instrukcja obsługi

5.1 Włączanie/wyłączanie

• Włączanie: Press and hold the POWER button on the transmitter until the display illuminates.
• Aby wyłączyć: Press and hold the POWER button until the display turns off.

5.2 Channel Setup (Enabling 10 Channels)

Nadajnik FS-i6X domyślnie obsługuje 6 kanałów. Aby włączyć wszystkie 10 kanałów, wykonaj następujące kroki:

1. Naciśnij i przytrzymaj OK Naciśnij przycisk przez 2 sekundy, aby wejść do ustawień menu głównego.
2. Przejdź do i wybierz Konfiguracja systemu.
3. Przewiń w dół do ostatniego elementu, Przełączniki Aux (auxiliary switch setting), and select it to enter.
4. For switches SwA, SwB, SwC, SwD, set their selection to On aby je aktywować.
5. Zmień przypisanie kanału z Rozdział 6 Do Rozdział 10.
6. Naciśnij i przytrzymaj ANULOWAĆ button to automatically save the settings and exit the menu.

5.3 Niski poziom głośnościtage Ostrzeżenie

Nadajnik charakteryzuje się niską głośnościątage warning system. If the battery voltage drops below 4.2V, an alert will be displayed on the LCD screen, indicating that the batteries need to be replaced or recharged (if using rechargeable batteries).

6. Specyfikacje

6.1 FS-i6X RC Transmitter Specifications

6.2 FS-iA10B Receiver Specifications

7. Konserwacja

• Utrzymuj nadajnik i odbiornik w czystości, chroniąc je przed kurzem i wilgocią. Do czyszczenia używaj miękkiej, suchej ściereczki.
• Avoid exposing the devices to extreme temperatures, direct sunlight, or corrosive materials.
• Aby zapobiec wyciekowi baterii, wyjmij je z nadajnika, jeśli nie będzie on używany przez dłuższy czas.
• Regularnie sprawdzaj, czy wszystkie połączenia są dobrze zamocowane.

8. Rozwiązywanie Problemów

9. Support and Online Resources

For further assistance, firmware updates, or additional product information, please visit the official Flysky website. Online communities and forums dedicated to RC hobbies can also provide valuable support and tips.

The FS-i6X supports online updates. Refer to the official Flysky website for instructions on how to perform firmware updates using the provided upgrade cable.
