1. Wprowadzenie
Niniejsza instrukcja zawiera szczegółowe instrukcje dotyczące instalacji, obsługi i konserwacji zmiękczacza wody Pentair Evolio 560. System ten został zaprojektowany w celu usuwania kamienia z wody pitnej, poprawiając jej jakość do różnych zastosowań domowych. Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję, aby zapewnić jego prawidłowe działanie i długą żywotność.
2. Informacje dotyczące bezpieczeństwa
- Przed przystąpieniem do wykonywania jakichkolwiek czynności konserwacyjnych lub serwisowych należy zawsze odłączyć zasilanie elektryczne.
- Aby zapobiec szkodom wyrządzonym przez wodę, należy upewnić się, że wszystkie połączenia hydrauliczne są solidne i szczelne.
- Urządzenie należy zainstalować w miejscu chronionym przed temperaturami ujemnymi i bezpośrednim działaniem promieni słonecznych.
- W systemie należy używać wyłącznie wody pitnej.
- Nie używaj urządzenia, jeśli jakakolwiek jego część jest uszkodzona. Skontaktuj się z wykwalifikowanym personelem serwisowym.
- Podczas obsługi i konserwacji urządzenia należy trzymać dzieci i zwierzęta z dala od niego.
3. Koniec produktuview
Pentair Evolio 560 to kompaktowy i wydajny zmiękczacz wody przeznaczony do użytku domowego. Wykorzystuje sprawdzoną technologię wymiany jonowej, aby zmiękczyć wodę, chroniąc Twoje urządzenia i poprawiając codzienne zużycie wody.
Rysunek 1: Przód view Zmiękczacza wody Pentair Evolio 560. Na zdjęciu widoczna jest elegancka, biała obudowa urządzenia, podkreślająca jego nowoczesną estetykę i kompaktową formę, odpowiednią do różnych instalacji.
Główne cechy:
- Usuwanie kamienia: Skutecznie usuwa kamień, dzięki czemu skóra staje się bardziej miękka, napoje mają lepszy smak, pranie jest bardziej miękkie, armatura lśni, a rury i urządzenia są chronione.
- Technologia wymiany jonowej: Zapewnia do 1600 litrów miękkiej wody dziennie (o twardości 20 dH), nadaje się do gospodarstw domowych składających się z maksymalnie 4 osób, przy obniżonych kosztach eksploatacji.
- Konstrukcja wysokiej jakości: Wyprodukowane w 100% z komponentów Pentair, łącznie z zaworem sterującym 5600sxt, co gwarantuje wysoką jakość i długą żywotność.
- Zintegrowany wyświetlacz LCD: Posiada białą obudowę z dużym, zintegrowanym wyświetlaczem LCD umożliwiającym łatwe monitorowanie i sterowanie, a także elegancki, oszczędzający miejsce design.
- Certyfikaty: Certyfikaty CE, ACS i DM25 gwarantują bezpieczeństwo zastosowań w kontakcie z wodą pitną.

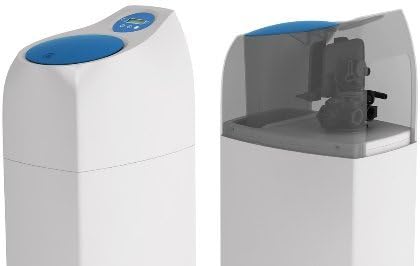

Rysunek 2: View panelu sterowania Pentair Evolio 560 i wewnętrznego komponentu viewNa tym zdjęciu widoczny jest przyjazny dla użytkownika interfejs sterowania na górnej pokrywie, a także można przyjrzeć się mechanizmom wewnętrznym, w tym zbiornikowi żywicy i systemowi zaworów.
4. Konfiguracja i instalacja
Prawidłowa instalacja jest kluczowa dla optymalnej pracy zmiękczacza wody. Zaleca się, aby instalację wykonał wykwalifikowany hydraulik.
Kroki instalacji:
- Wybierz lokacje: Wybierz suche, równe miejsce w pobliżu głównego dopływu wody, odpływu i gniazdka elektrycznego. Upewnij się, że miejsce to jest zabezpieczone przed zamarzaniem.
- Połączenia hydrauliczne:
- Podłącz główne wloty wody do portu wlotowego zmiękczacza (gwint zewnętrzny ¾ cala BSPT).
- Podłącz otwór wylotowy zmiękczacza (gwint zewnętrzny ¾ cala BSPT) do domowej instalacji zmiękczającej wodę.
- Podłącz przewód spustowy zaworu (gwint zewnętrzny ½ cala BSPT) do odpowiedniego odpływu, upewniając się, że minimalna średnica przewodu spustowego wynosi ½ cala.
- Podłącz przewód przelewowy szafki (o minimalnej średnicy ½ cala) do odpływu podłogowego lub innego odpowiedniego punktu odpływowego.
- Podłączenie elektryczne: Podłącz urządzenie do standardowego gniazdka elektrycznego 220 V AC/50 Hz.
- Dodaj sól: Napełnij zbiornik na sól solą do zmiękczania wody. Szczegółowe informacje znajdziesz w sekcji „Konserwacja”.
- Programowanie wstępne: Postępuj zgodnie z instrukcjami wyświetlanymi na wyświetlaczu LCD, aby ustawić parametry początkowe, takie jak twardość wody i czas.

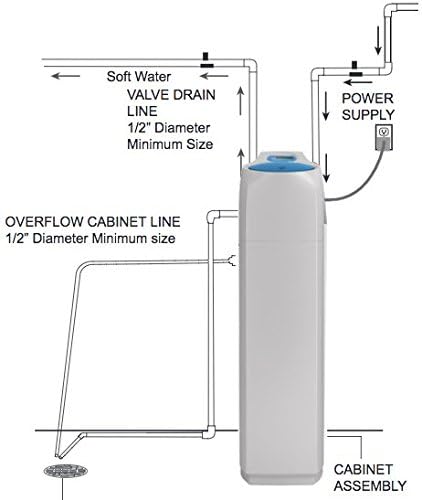

Rysunek 3: Schemat instalacji zmiękczacza wody Pentair Evolio 560. Schemat przedstawia niezbędne połączenia hydrauliczne, w tym główne przewody wodne, przewód spustowy zaworu, przewód przelewowy szafki przelewowej oraz przyłącze zasilania, stanowiąc wizualny przewodnik po prawidłowej konfiguracji.
5. Instrukcja obsługi
Evolio 560 działa automatycznie po zaprogramowaniu. Zintegrowany wyświetlacz LCD dostarcza informacji w czasie rzeczywistym i umożliwia regulację.
Panel sterowania:
Panel sterowania znajduje się na górnej pokrywie urządzenia. Jego nachylenie pod kątem 20 stopni zapewnia lepszą czytelność. Do poruszania się po menu i regulacji ustawień służą przyciski.
Cykl regeneracji:
System automatycznie inicjuje cykl regeneracji na podstawie zużycia wody i zaprogramowanych ustawień. Podczas regeneracji urządzenie przepłukuje złoże żywicy roztworem solanki, aby przywrócić jego zdolność zmiękczania. Zmiękczona woda może być niedostępna podczas tego cyklu, w zależności od konfiguracji zaworu obejściowego.
Zmiana ustawień:
Skorzystaj z menu ekranowego, aby uzyskać dostęp do opcji regulacji twardości wody, czasu regeneracji i innych parametrów pracy. Zapoznaj się ze szczegółowym przewodnikiem programowania (jeśli jest dostępny osobno), aby uzyskać informacje o ustawieniach zaawansowanych.
6. Konserwacja
Regularna konserwacja zapewnia skuteczną i długotrwałą pracę zmiękczacza wody.
Uzupełnianie soli:
W urządzeniu Evolio 560 konieczne jest okresowe uzupełnianie soli zmiękczającej wodę. Duży otwór na sól ułatwia ten proces.
- Poziom soli należy regularnie sprawdzać za pomocą przezroczystej pokrywy lub wskaźnika na wyświetlaczu.
- Gdy poziom soli jest niski, otwórz górną pokrywę i dodaj do zbiornika z solanką wysokiej jakości sól do zmiękczania wody (granulki lub kryształki).
- Nie przepełniaj pojemnika; upewnij się, że jest wystarczająco dużo miejsca, aby woda mogła rozpuścić sól.
Czyszczenie:
Okresowo czyść zewnętrzną część urządzenia miękką,amp szmatką. Unikaj środków czyszczących o działaniu ściernym i rozpuszczalników.
Łoże żywiczne:
Żywica jonowymienna ma długą żywotność, ale może wymagać sporadycznego czyszczenia lub wymiany w obszarach o wyjątkowo złej jakości wody. W przypadku podejrzenia problemów z żywicą należy skonsultować się ze specjalistą.
7. Rozwiązywanie Problemów
W tej sekcji omówiono typowe problemy, jakie mogą wystąpić podczas korzystania ze zmiękczacza wody.
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Woda nie jest miękka | Niski poziom soli; nieprawidłowe ustawienie twardości; otwarty zawór obejściowy; zużyte złoże żywicy. | Sprawdź i uzupełnij sól; zweryfikuj ustawienie twardości na wyświetlaczu; upewnij się, że zawór obejściowy jest zamknięty; rozpocznij regenerację ręczną; skontaktuj się z serwisem, jeśli żywica jest stara. |
| Nadmierne spożycie soli | Nieprawidłowe ustawienia regeneracji; mostek solny w zbiorniku. | Review i dostosuj częstotliwość regeneracji/dawkę soli, rozbijając wszelkie mostki solne przy użyciu nieostrego przedmiotu. |
| Spadek ciśnienia wody | Zapchane filtry (jeśli dotyczy); zablokowana instalacja hydrauliczna; jednostka w cyklu regeneracji. | Sprawdź i wyczyść filtry wstępne, sprawdź, czy w przewodach nie ma zagięć i poczekaj na zakończenie cyklu regeneracji. |
| Jednostka nie regeneruje się | Moc outage; usterka zaworu sterującego. | Sprawdź zasilanie, zresetuj urządzenie, skontaktuj się z serwisem, jeśli problem będzie się powtarzał. |
Jeśli napotkasz problem, który nie został tutaj wymieniony lub jeśli proponowane rozwiązania nie pomogą w rozwiązaniu problemu, skontaktuj się z działem obsługi klienta Pentair lub wykwalifikowanym technikiem serwisowym.
8. Specyfikacje
| Funkcja | Szczegół |
|---|---|
| Model | Evolio 560 |
| Objętość żywicy jonowymiennej | 8 litrów |
| Minimalny przepływ | 0.42 m³/godz. |
| Maksymalna szybkość przepływu | 0.83 m³/godz. |
| Pojemność wymiany | 40 m³ |
| Zużycie soli na regenerację | 0.96 kilogramów |
| Zużycie wody na regenerację | Około. 47 litrów |
| Pojemność przechowywania soli | 25 kilogramów |
| Złącze wlotowe/wylotowe | ¾ cala – BSPT, gwint zewnętrzny |
| Złącze linii spustowej | ½ cala – BSPT, gwint zewnętrzny |
| Zasilacz | 220 V prądu przemiennego/50 Hz |
| Rodzaj żywicy | Wysokiej jakości żywica kationowa silnie kwaśna |
| Materiał obudowy szafki | Polietylen o wysokiej gęstości |
| Materiał HP-Cover | ABS |
| Certyfikaty | RoHS, CE, ACS, DM25 |
9. Gwarancja i wsparcie
Produkty Pentair są produkowane zgodnie z wysokimi standardami jakości. Szczegółowe informacje dotyczące gwarancji można znaleźć w karcie gwarancyjnej dołączonej do produktu lub na oficjalnej stronie Pentair. webW celu uzyskania pomocy technicznej, części zamiennych lub informacji serwisowych prosimy o kontakt z autoryzowanym dealerem Pentair lub działem obsługi klienta.
Zachowaj paragon jako dowód zakupu na wypadek reklamacji.
