1. Wprowadzenie
The Hikvision DS-7104HGHI-F1 is a 4-channel Turbo HD Digital Video Recorder (DVR) designed for surveillance systems. This DVR supports 720P (1MP) resolution and offers versatile connectivity for both HD-TVI/analog and AHD cameras with adaptive access. It features H.264 video compression and dual-stream capabilities, ensuring efficient storage and transmission.
This manual provides essential information for the proper installation, operation, and maintenance of your Hikvision DS-7104HGHI-F1 DVR. Please read it thoroughly before using the device.

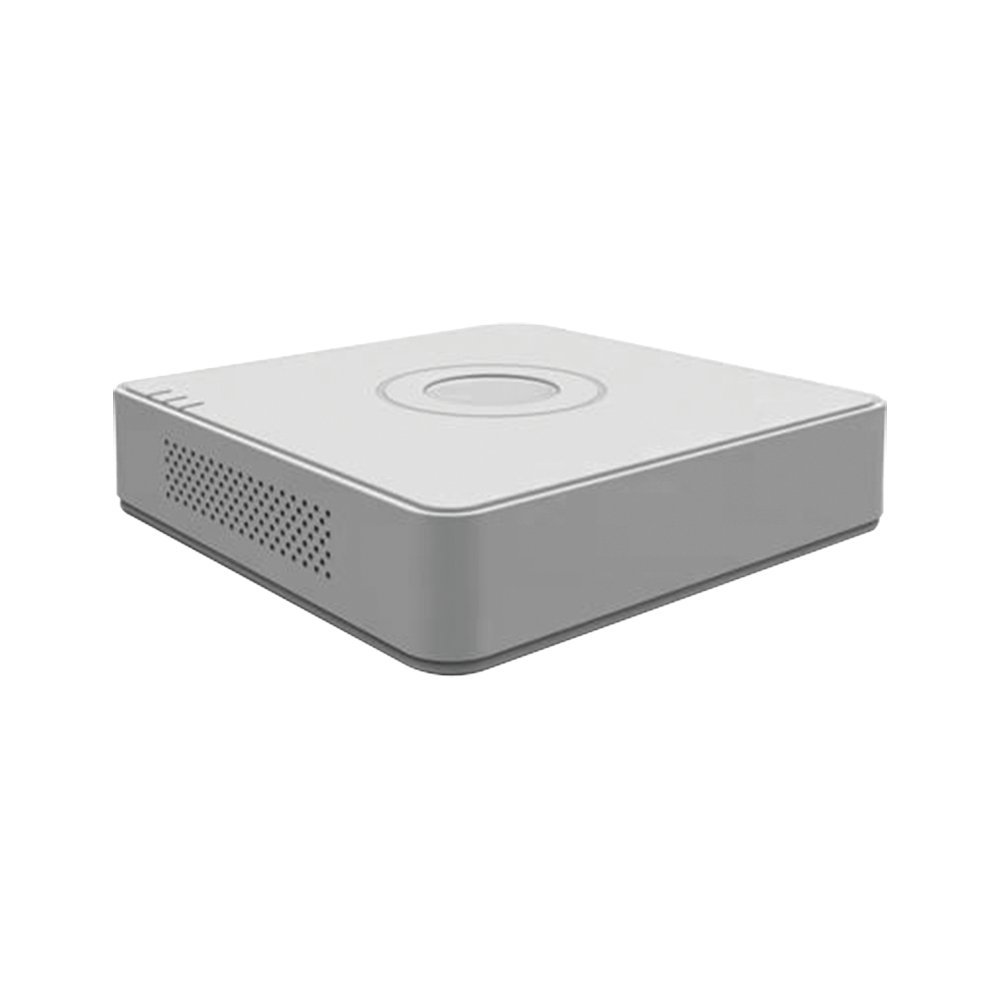

Figure 1: Hikvision DS-7104HGHI-F1 Turbo HD DVR
Główne cechy:
- 4-channel 720P (1MP) Turbo HD DVR.
- Full channel@720P resolution non-real-time recording.
- HDMI and VGA output at up to 1920x1080P resolution.
- H.264 & Dual-stream video compression.
- Support for HD-TVI /analog and AHD cameras with adaptive access.
- Long transmission distance over coax cable.
- Support for 4-ch synchronous playback at 720P resolution.
- RJ45 Ethernet port and 2 USB ports.
- Supports up to 4TB HDD (Hard Disk Drive not included).
- In-built Free DDNS for mobile viewing (Android and Windows Phone compatible).
2. Konfiguracja i instalacja
2.1 Zawartość opakowania
Przed przystąpieniem do instalacji sprawdź, czy w opakowaniu znajdują się wszystkie elementy:
- Hikvision DS-7104HGHI-F1 DVR Unit
- Zasilacz
- Mysz USB
- Śruby do montażu dysku twardego
- Szybki przewodnik
Note: Hard Disk Drive (HDD) and cameras are not included and must be purchased separately.
2.2 Instalacja sprzętu
- Zainstaluj dysk twardy (HDD):
- Odkręć i zdejmij górną pokrywę rejestratora DVR.
- Connect the SATA power and data cables from the DVR to the HDD.
- Przymocuj dysk twardy do obudowy rejestratora DVR za pomocą dołączonych śrub.
- Załóż górną pokrywę i przykręć ją śrubami.
- Podłącz kamery:
- Connect your HD-TVI, AHD, or analog cameras to the BNC video input ports on the rear panel of the DVR.
- Podłącz monitor:
- Connect a monitor to the HDMI or VGA output port on the DVR using an appropriate cable.
- Podłącz mysz:
- Podłącz mysz USB do jednego z portów USB w rejestratorze DVR.
- Połącz sieć (opcjonalnie):
- Dla pilota viewing and network access, connect an Ethernet cable from the RJ45 port on the DVR to your router or network switch.
- Podłącz zasilanie:
- Connect the power adapter to the DVR's power input and then plug it into a power outlet. The DVR will power on automatically.
2.3 Konfiguracja początkowa
Po pierwszym uruchomieniu dekoder poprowadzi Cię przez kreatora konfiguracji początkowej. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby:
- Ustaw silne hasło dla konta administratora.
- Skonfiguruj ustawienia daty i godziny.
- Format the installed HDD for recording.
- Configure network settings (DHCP recommended for most home users).
3. Instrukcja obsługi
3.1 Na żywo View
Po wstępnej konfiguracji rejestrator DVR wyświetli obraz na żywo view z podłączonych kamer na monitorze. Możesz przełączać się między obrazami z pojedynczej kamery view i siatka wielokamerowa view za pomocą elementów sterujących na ekranie lub myszy.
3.2 Nagrywanie
The DVR is typically configured for continuous recording by default after HDD formatting. You can access the recording schedule settings via the main menu to configure motion-detection recording, scheduled recording, or alarm-triggered recording for individual channels.
3.3 Odtwarzanie
Aby ponownieview nagrano footage:
- Kliknij prawym przyciskiem myszy na żywo view screen to open the main menu.
- Wybierz „Odtwarzanie”.
- Choose the desired camera channel(s) and date/time range.
- Użyj elementów sterujących odtwarzaniem (odtwarzanie, pauza, szybkie przewijanie do przodu, przewijanie do tyłu), aby poruszać się po utworze.tage.
Figure 2: Video Resolution Comparison
3.4 Komórkowy Viewing (Hik-Connect / DDNS)
Rejestrator DVR obsługuje zdalne sterowanie viewing via Hik-Connect P2P service or DDNS.
- Upewnij się, że dekoder DVR jest podłączony do Internetu.
- Enable the Hik-Connect service or configure DDNS settings in the DVR's network menu.
- Download the Hik-Connect app on your Android or Windows Phone device.
- Register an account and add your DVR by scanning the QR code or entering the serial number.
- Teraz możesz view żyćtage and playback recordings remotely.
Figure 3: Hik-Connect P2P Service
4. Konserwacja
4.1 Regularne czyszczenie
- Utrzymuj urządzenie DVR w czystości i bez kurzu. Do czyszczenia używaj miękkiej, suchej ściereczki.
- Upewnij się, że otwory wentylacyjne nie są zablokowane, aby zapobiec przegrzaniu.
- Do not use liquid or aerosol cleaners directly on the unit.
4.2 aktualizacji oprogramowania sprzętowego
Periodically check the official Hikvision website for firmware updates. Firmware updates can improve performance, add new features, and address security vulnerabilities. Follow the instructions provided by Hikvision carefully when performing firmware updates.
4.3 Kopia zapasowa danych
Regularnie twórz kopie zapasowe ważnych nagrańtage to an external USB drive or network storage. This ensures data retention in case of HDD failure or other unforeseen issues.
5. Rozwiązywanie Problemów
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Brak wyjścia wideo na monitorze |
|
|
| Brak obrazu z kamery |
|
|
| Nie można uzyskać zdalnego dostępu do rejestratora DVR |
|
|
| Brak nagrywania |
|
|
6. Specyfikacje
| Funkcja | Szczegół |
|---|---|
| Numer modelu | DS-7104HGHI-F1 |
| Kompresja wideo | H.264 |
| Wejście wideo | 4-ch BNC (HD-TVI, AHD, Analog adaptive access) |
| Wejście audio | 1-kanałowy RCA |
| HDMI / VGA Output | 1-ch, 1920 × 1080P/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz |
| Rozdzielczość nagrywania | 720P (1MP) non-real-time |
| Odtwarzanie synchroniczne | 4-ch at 720P |
| Obsługa dysków twardych | 1 interfejs SATA, pojemność do 4 TB |
| Interfejs sieciowy | 1 interfejs Ethernet RJ45 10M/100M z samodostosowującą się komunikacją |
| Interfejs USB | 2 interfejsy USB 2.0 |
| Wymiary (dł. x szer. x wys.) | Wymiary 12 x 3.5 x 10 cm |
| Waga | 1.06 kg (ok. 2.34 funta) |
Figure 4: Turbo HD Technology Support
7. Informacje o gwarancji
This Hikvision DS-7104HGHI-F1 DVR typically comes with a 2-letnia gwarancja od daty zakupu.
Please note that the warranty generally covers manufacturing defects. It does not cover physical damage or damage caused by burning. For specific terms and conditions, please refer to the warranty card included with your product or contact Hikvision customer support.
8. Wsparcie i kontakt
For technical assistance, product inquiries, or warranty claims, please contact Hikvision customer support.
- Urzędnik Webstrona: Visit the official Hikvision webwitryna zawierająca zasoby pomocy technicznej, odpowiedzi na często zadawane pytania i informacje kontaktowe.
- Zasoby internetowe: Check for updated manuals, firmware, and software tools on the Hikvision support portal.
Always refer to the latest documentation available from the manufacturer for the most accurate and up-to-date information.
