Instrukcja obsługi drukarki stacjonarnej 3D MakerBot Replicator 2

1. Wprowadzenie

Stacjonarna drukarka 3D MakerBot Replicator 2 została zaprojektowana do tworzenia prototypów o wysokiej rozdzielczości i złożonych modeli z wykorzystaniem filamentu PLA. Niniejsza instrukcja zawiera podstawowe informacje dotyczące konfiguracji, obsługi, konserwacji i rozwiązywania problemów z urządzeniem, aby zapewnić jego optymalną wydajność.

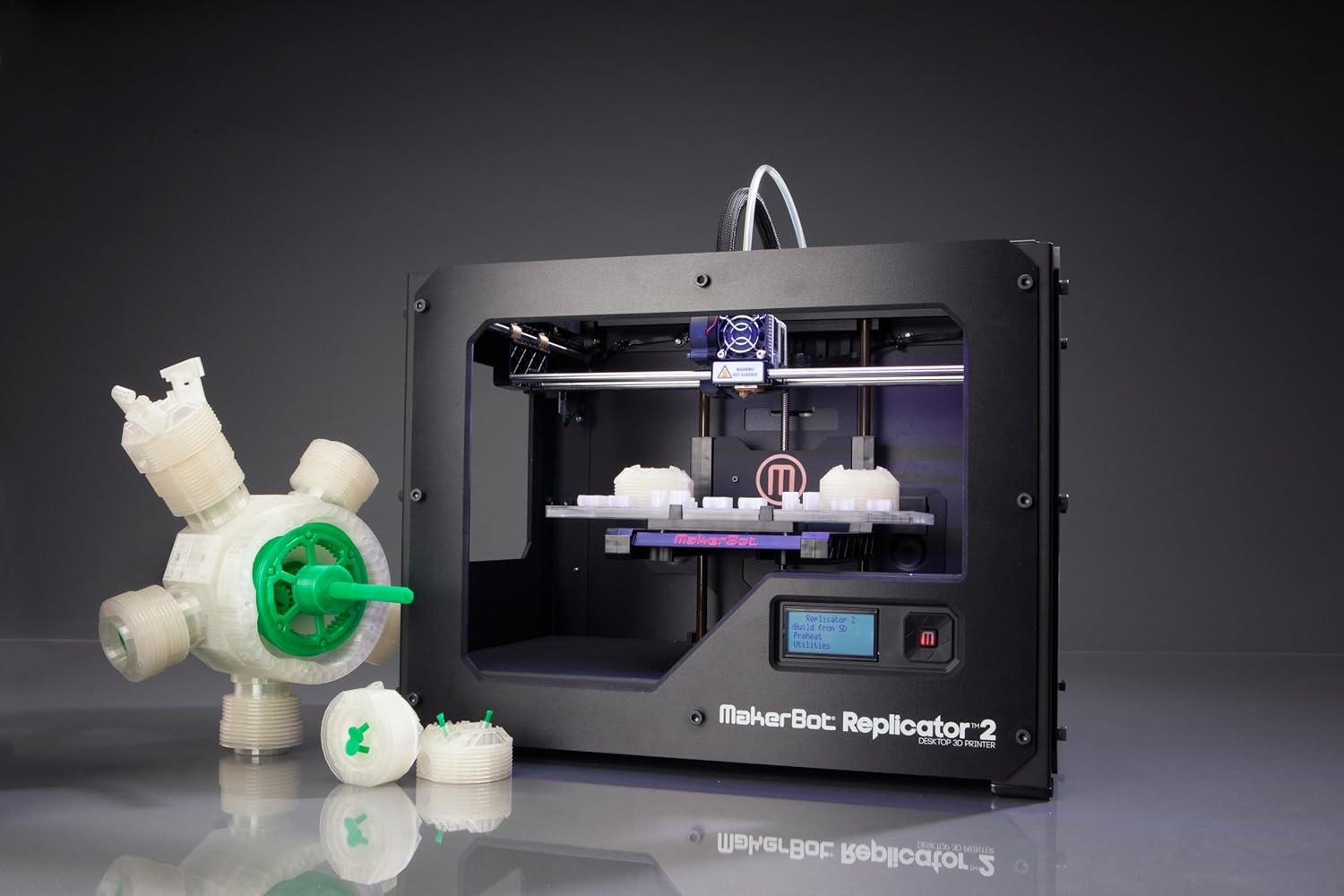

Rysunek 1: Drukarka stacjonarna 3D MakerBot Replicator 2 z ekspampwydruki.

2. Konfiguracja

2.1 Rozpakowanie i wstępna inspekcja

Po otrzymaniu MakerBot Replicator 2 należy ostrożnie rozpakować urządzenie. Instrukcja obsługi znajduje się zazwyczaj w górnej części opakowania. Upewnij się, że wszystkie elementy wewnętrzne, takie jak pręty, paski i koła zębate, są solidnie zamocowane za pomocą plastikowych zatrzasków i opasek zaciskowych.

2.2 Poziomowanie płyty roboczej

Dokładne wypoziomowanie platformy roboczej ma kluczowe znaczenie dla udanego druku 3D. Skrypt wstępnej konfiguracji drukarki poprowadzi Cię przez ten proces. Prawidłowe wypoziomowanie zapewnia prawidłowe dozowanie tworzywa PLA przez ekstruder. Jeśli platforma robocza jest zbyt blisko, tworzywo sztuczne nie może być wytłaczane; jeśli jest zbyt daleko, tworzywo sztuczne może nie przylegać. Platforma robocza jest wykonana z akrylu i może się z czasem odkształcać pod wpływem wahań temperatury. W przypadku intensywnego użytkowania rozważ użycie szklanej platformy roboczej i oklejenie jej niebieską taśmą malarską, aby ułatwić usuwanie części i zabezpieczyć powierzchnię.

Rycina 2: Przód view MakerBot Replicator 2, pokazujący płytę roboczą i ekstruder.

2.3 Ładowanie filamentu

Aby załadować filament PLA, delikatnie wprowadź go do ekstrudera. Silnik drukarki wciągnie filament w dół, do dyszy. Upewnij się, że filament jest prawidłowo osadzony, aby zapewnić płynne wytłaczanie.

Notatka: Zamieszczony film prezentuje proces ładowania filamentu, pokazując, jak filament jest podawany do ekstrudera, a następnie wytłaczany z dyszy.

3. Instrukcja obsługi

3.1 Początkowe uruchomienie i wybór modelu

Po włączeniu drukarka uruchomi „Skrypt startowy”, który przeprowadzi Cię przez wstępne kontrole. Następnie możesz wybrać model do wydrukowania z dołączonej karty SD. Na wyświetlaczu drukarki pojawią się opcje takie jak „Pan Szczęki”, „Grzebień”, „Stretchlet” oraz „Nakrętka i śruba”.

3.2 Nagrzewanie wytłaczarki i proces drukowania

Po wybraniu modelu, ekstruder rozpocznie nagrzewanie. Wewnętrzne oświetlenie LED drukarki zmienia kolor, sygnalizując stan nagrzewania, przechodząc z fioletowego na czerwony w miarę zbliżania się do temperatury docelowej (np. 230°C dla PLA). Po osiągnięciu optymalnej temperatury drukarka rozpocznie drukowanie, nakładając warstwy filamentu, aby uformować obiekt.

Rysunek 3: Maszyna MakerBot Replicator 2 w działaniu, demonstrująca możliwości produkcji różnorodnych modeli.

3.3 Korzystanie z oprogramowania

Oprogramowanie do drukowania MakerBot, dostępne do pobrania ze strony producenta webStrona służy do przygotowywania modeli do druku. Oprogramowanie to obsługuje głównie drukowanie i zapisywanie. filePliki .s w różnych formatach (np. .stl). Nie zawiera funkcji tworzenia ani edycji modeli 3D. Modele można drukować bezpośrednio z komputera przez USB (opcjonalnie) lub pobierając pliki .stl. files na kartę SD i włożyć ją do drukarki.

4. Konserwacja

Regularna konserwacja jest niezbędna dla długowieczności i stałej wydajności drukarki 3D.

• Konserwacja wytłaczarki: Okresowo sprawdzaj ekstruder pod kątem ewentualnych problemów. Może być konieczne samodzielne rozwiązywanie problemów z ekstruderem.
• Pielęgnacja płyty roboczej: Akrylowa płyta robocza może z czasem ulec odkształceniu. Użycie niebieskiej taśmy malarskiej może zabezpieczyć powierzchnię i ułatwić demontaż. Aby zwiększyć trwałość i płaskość, rozważ wymianę płyty akrylowej na taflę szkła.
• Regulacja koła pasowego: Aby zapewnić dokładne drukowanie obiektów okrągłych, należy sprawdzić, czy rolki są dobrze dokręcone. Luźne rolki mogą mieć wpływ na jakość wydruku.

5. Rozwiązywanie Problemów

W tej sekcji omówiono typowe problemy, które mogą wystąpić w trakcie eksploatacji.

• Błędy drukowania: Do najczęstszych przyczyn należą niepodparte sekcje w projekcie (wymagające konstrukcji wsporczych) lub nieprawidłowe wymiary modelu. Zawszeview Przed drukowaniem sprawdź integralność strukturalną swojego modelu 3D.
• Problemy z zatykaniem: Jeśli dysza wytłaczarki ulegnie zatkaniu, należy zapoznać się z instrukcjami producenta dotyczącymi jej usunięcia. Uporczywe zatkanie może wymagać pomocy specjalisty.
• Anomalie drukowania związane z oprogramowaniem: Problemy takie jak błędy w napisach, niewielkie przerwy w okrągłych elementach czy brak możliwości wstawienia pauzy podczas drukowania to znane ograniczenia oprogramowania. Upewnij się, że Twoje oprogramowanie jest aktualne i skontaktuj się z pomocą techniczną MakerBot, aby uzyskać zaawansowane rozwiązania.
• Zużycie części i awarie: Ze względu na ciągły ruch podzespołów, części mogą z czasem ulec zużyciu. Skontaktuj się z pomocą techniczną MakerBot w celu uzyskania części zamiennych i wskazówek dotyczących naprawy.

6. Specyfikacje

7. Gwarancja i wsparcie

Aby uzyskać szczegółowe informacje dotyczące gwarancji produktu, pomocy technicznej i serwisu, zapoznaj się z oficjalną stroną internetową MakerBot webwitryny lub dokumentacji dołączonej do drukarki.
