1. Wprowadzenie
Niniejsza instrukcja zawiera podstawowe informacje dotyczące prawidłowej instalacji, obsługi i konserwacji adaptera Logilink UA0144A Fast Ethernet USB 2.0 – RJ45. Urządzenie to umożliwia łączność sieciową komputerom i laptopom bez zintegrowanego portu Ethernet lub służy jako dodatkowy interfejs sieciowy. Obsługuje prędkości Fast Ethernet 10/100 Mb/s poprzez złącze USB 2.0.
2. Informacje dotyczące bezpieczeństwa
- Trzymaj urządzenie z dala od wody, wilgoci i ekstremalnych temperatur.
- Nie próbuj samodzielnie otwierać ani naprawiać urządzenia. Wszelkie prace serwisowe zleć wykwalifikowanemu personelowi.
- Używać wyłącznie z kompatybilnymi portami USB i kablami Ethernet.
- Unikaj upuszczania i narażania urządzenia na silne uderzenia.
- Odpady elektroniczne należy utylizować zgodnie z lokalnymi przepisami.
3. Zawartość opakowania
Prosimy o sprawdzenie zawartości przesyłki po jej otrzymaniu. Jeśli brakuje któregokolwiek z elementów lub jest on uszkodzony, prosimy o kontakt ze sprzedawcą.
- Logilink UA0144A Adapter Fast Ethernet USB 2.0 do RJ45
- Instrukcja obsługi (ten dokument)
4. Koniec produktuview
Adapter Logilink UA0144A to proste rozwiązanie umożliwiające dodanie przewodowego połączenia sieciowego do urządzenia. Posiada złącze USB 2.0 do połączenia z hostem oraz port RJ45 do połączenia kablem Ethernet, a także diody LED informujące o stanie urządzenia.
Obraz 4.1: Przód view adaptera Logilink UA0144A, z widocznym portem Ethernet RJ45 i trzema wskaźnikami LED informującymi o aktywności i szybkości.
Obraz 4.2: Strona view adaptera Logilink UA0144A, na którym widać zintegrowane złącze USB 2.0 wystające z korpusu głównego.
5. Konfiguracja
Aby nawiązać połączenie i rozpocząć korzystanie z adaptera Logilink UA0144A, wykonaj poniższe czynności.
5.1 Podłączanie adaptera
- Połącz z komputerem: Włóż wtyczkę USB 2.0 adaptera Logilink UA0144A do wolnego portu USB 2.0 w komputerze lub laptopie.
- Połącz z siecią: Podłącz jeden koniec standardowego kabla Ethernet RJ45 do portu RJ45 w adapterze. Podłącz drugi koniec kabla Ethernet do routera sieciowego, przełącznika lub gniazdka ściennego.

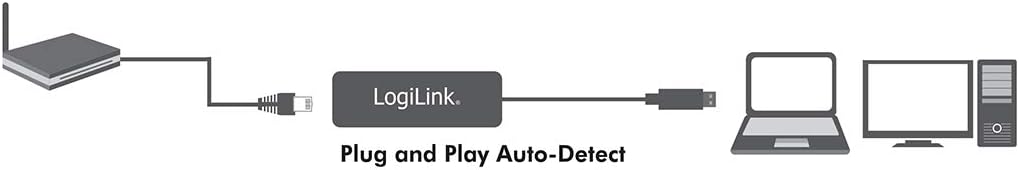

Obraz 5.1: Schemat połączeń ilustrujący sposób podłączenia adaptera Logilink z routera do laptopa lub komputera stacjonarnego.
Obraz 5.2: Adapter Logilink UA0144A pokazany na zdjęciu jest podłączony do laptopa, a kabel Ethernet jest podłączony do portu RJ45.
5.2 Instalacja sterownika
Adapter Logilink UA0144A został zaprojektowany z myślą o funkcjonalności plug-and-play w większości nowoczesnych systemów operacyjnych, w tym Windows 10 i nowszych, macOS oraz Linux. W większości przypadków sterowniki zainstalują się automatycznie po podłączeniu urządzenia.
- Instalacja automatyczna: Po podłączeniu adaptera system operacyjny powinien go wykryć i automatycznie zainstalować niezbędne sterowniki. Ten proces może potrwać chwilę.
- Instalacja ręczna (jeśli jest potrzebna): Jeśli adapter nie zostanie rozpoznany lub nie będzie działał prawidłowo, może być konieczna ręczna instalacja sterowników. Odwiedź oficjalną stronę pomocy Logilink. webwitrynę i wyszukaj sterowniki przeznaczone specjalnie dla modelu UA0144A i Twojego systemu operacyjnego.
6. Instrukcja obsługi
Po podłączeniu adaptera i zainstalowaniu sterowników będzie on pełnić funkcję interfejsu sieciowego komputera. Adapter jest wyposażony w diody LED informujące o stanie:
- Dioda połączenia/aktywności: Ta dioda LED sygnalizuje prawidłowe połączenie sieciowe i miga, sygnalizując aktywność przesyłania danych.
- Dioda LED prędkości (100M): Ta dioda LED świeci się, gdy adapter jest podłączony do sieci Fast Ethernet 100 Mb/s. Jeśli jest wyłączona, połączenie prawdopodobnie ma przepustowość 10 Mb/s.
Ustawienia sieciowe Twojego komputera automatycznie wykryją nowe połączenie Ethernet. Status połączenia możesz sprawdzić w ustawieniach sieciowych swojego systemu operacyjnego.
7. Konserwacja
Aby zapewnić długą żywotność i optymalną wydajność adaptera Logilink UA0144A, należy przestrzegać poniższych wskazówek dotyczących konserwacji:
- Czyszczenie: Do czyszczenia zewnętrznej części adaptera należy używać miękkiej, suchej ściereczki. Nie należy używać płynnych środków czyszczących ani rozpuszczalników.
- Składowanie: Gdy adapter nie jest używany, należy go przechowywać w chłodnym i suchym miejscu, z dala od bezpośredniego światła słonecznego i ekstremalnych temperatur.
- Obsługiwanie: Unikaj nadmiernego zginania lub skręcania kabla USB. Nie ciągnij za kabel, aby odłączyć adapter; zawsze chwytaj za samo złącze USB.
8. Rozwiązywanie Problemów
Jeśli masz problemy z adapterem Logilink UA0144A, zapoznaj się z poniższymi typowymi problemami i rozwiązaniami:
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Brak połączenia sieciowego |
|
|
| Niska prędkość sieci |
|
|
| Adapter nie jest rozpoznawany przez komputer |
|
|
9. Specyfikacje
Poniżej przedstawiono specyfikację techniczną adaptera Logilink UA0144A Fast Ethernet USB 2.0 do RJ45:
| Funkcja | Szczegół |
|---|---|
| Numer modelu | UA0144A |
| Interfejs sprzętowy | USB 2.0 typu A, RJ45 Ethernet |
| Protokół łącza danych | Ethernet, szybki Ethernet |
| Szybkość przesyłu danych | 10/100 Mb/s (automatyczne wykrywanie prędkości) |
| Wskaźniki LED | Łącze/Aktywność, prędkość 100M |
| Kompatybilna rodzina systemów operacyjnych | Windows, macOS, Linux (Plug & Play dla większości nowoczesnych systemów operacyjnych) |
| Wymiary produktu (dł. x szer. x wys.) | 5.67 x 1.02 x 0.63 cala (14.4 x 2.6 x 1.6 cm) |
| Waga przedmiotu | 0.917 uncji (26 grama) |
| Kolor | Złoty (zgodnie z opisem produktu, choć na zdjęciach jest biały) |
10. Gwarancja i wsparcie
10.1 Informacje o gwarancji
Produkty Logilink objęte są ograniczoną gwarancją. Prosimy o zapoznanie się z kartą gwarancyjną dołączoną do zakupu lub odwiedzenie oficjalnej strony Logilink. webAby zapoznać się ze szczegółowymi warunkami gwarancji obowiązującymi w Twoim regionie, odwiedź naszą witrynę.
10.2 Wsparcie techniczne
Jeśli potrzebujesz pomocy technicznej lub masz pytania, których nie omówiono w niniejszej instrukcji, skontaktuj się z obsługą klienta Logilink. Dane kontaktowe działu pomocy technicznej zazwyczaj znajdują się na oficjalnej stronie Logilink. webstronie internetowej lub na opakowaniu produktu.
