Wstęp
Niniejsza instrukcja zawiera kompleksowy wykaz części do nożyc mechanicznych Amada serii M, obejmujący w szczególności modele M-1245, M-1260, M-2045, M-2060, M-2545, M-2560, M-3045, M-3060, M-4045 i M-4065. Opublikowany w sierpniu 1985 roku, ten 102-stronicowy dokument stanowi niezbędne źródło informacji umożliwiające identyfikację i zamawianie części zamiennych do nożyc mechanicznych Amada z programowalnym ogranicznikiem.
Zawiera szczegółowe instrukcje zamawiania, obszerne listy części z identyfikacją funkcjonalnych komponentów oraz schematy ułatwiające lokalizację poszczególnych części. Niniejsza instrukcja jest przeznaczona dla personelu konserwacyjnego i techników odpowiedzialnych za konserwację i naprawę nożyc mechanicznych Amada serii M.
Rysunek 1: Przednia okładka instrukcji obsługi nożyc mechanicznych Amada serii M. Na okładce widnieje tytuł „LISTA CZĘŚCI NOŻYC MECHANICZNYCH (Z PROGRAMOWALNYM ZDERZAKIEM TYLNYM)” oraz logo Amada z numerem „A-166”.
Modele objęte
Niniejsza instrukcja obsługi listy części dotyczy następujących modeli nożyc mechanicznych Amada serii M, wyprodukowanych od 1984 r.:
- M-1245
- M-1260
- M-2045
- M-2060
- M-2545
- M-2560
- M-3045
- M-3060
- M-4045
- M-4065
W instrukcji opisano konkretne zakresy numerów seryjnych tych modeli, w tym 01245618 (1245), 12600079 (1260), 02401745 (2045), 02600421 (2060), 02502153 (2545), 02560452 (2560), 03045460 (3045), 03060205 (3060), 04045241 (4045) i 4065002 (4065) oraz kolejne jednostki.
Rysunek 2: Strona z instrukcji zawierająca listę modeli objętych usługą i początek sekcji z instrukcjami zamawiania. Pokazuje równieżampnagłówek tabeli listy części.
Listy części i identyfikacja komponentów funkcjonalnych
Niniejsza instrukcja zawiera szczegółowe listy części dla różnych podzespołów nożyc mechanicznych Amada serii M. Każda część jest oznaczona unikalnym kodem, nazwą i ilością, często uzupełnionym numerem rysunku lub typem w celu precyzyjnej identyfikacji.
Sekcja identyfikacji komponentów funkcjonalnych wykorzystuje schematy i ilustracje, aby pomóc użytkownikom zlokalizować poszczególne części nożyc mechanicznych. Schematy te są kluczowe dla zrozumienia montażu i demontażu różnych podzespołów maszyny.
SampStruktura listy części
Listy części są zazwyczaj uporządkowane według modelu maszyny i numeru jednostki. Typowy wpis zawiera:
| Nr jednostki | Nr indeksu | Kod nr. | Nazwa części | Numer lub typ rysunku | Ilość |
|---|
| 07 | 10 | 355606 | Wtyczka | | 1 |
| 10 | 02 | | pilot lamp | APN-116G | 1 |
Tabela 1: Exampfragment wpisu na liście części, przedstawiający typowe kolumny i dane dostarczane dla każdego komponentu.

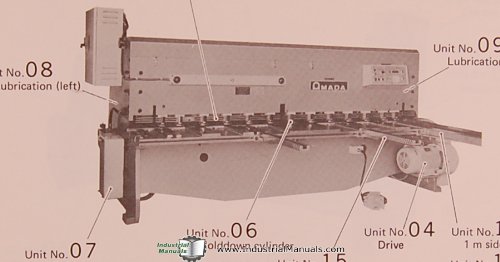

Rysunek 3: Schemat ilustrujący różne jednostki nożyc mechanicznych Amada. Kluczowe komponenty są oznaczone numerami jednostek (np. Jednostka nr 04 Napęd, Jednostka nr 06 Siłownik dociskowy, Jednostka nr 07, Jednostka nr 08 Smarowanie (lewe), Jednostka nr 09 Smarowanie, Jednostka nr 10, Jednostka nr 15). Schemat ten ułatwia identyfikację komponentów funkcjonalnych.
Instrukcje zamawiania
Aby zapewnić prawidłowe zamawianie części zamiennych, kluczowe jest podanie szczegółowych informacji. Składając zamówienie, prosimy o podanie następujących szczegółów:
- Model maszyny: Konkretny numer modelu nożyc mechanicznych Amada (np. M-2045).
- Numer seryjny: Unikalny numer seryjny Twojego urządzenia.
- Numer jednostki: Numer jednostki podany na schemacie części.
- Numer indeksu: Numer indeksu odpowiadający konkretnej części jednostki.
- Nr kodu: Unikalny numer kodu części.
- Nazwa części: Opisowa nazwa części.
- Numer lub typ rysunku: Wszelki numer lub typ rysunku danej części.
- Ilość: Liczba sztuk danej części, która jest potrzebna.
Przed złożeniem zamówienia zapoznaj się z odpowiednią sekcją listy części oraz schematami w tej instrukcji, aby zebrać wszystkie niezbędne informacje.
Dodatkowe sekcje podręcznika (informacje ogólne)
Chociaż niniejsza instrukcja koncentruje się na listach części i zamawianiu, pełna instrukcja obsługi maszyn przemysłowych zazwyczaj zawiera poniższe sekcje. Szczegółowe procedury obsługi, konserwacji i rozwiązywania problemów można znaleźć w odpowiedniej instrukcji obsługi lub instrukcji serwisowej nożyc mechanicznych Amada serii M.
Organizować coś
Ta sekcja zazwyczaj obejmuje wstępną instalację, montaż i konfigurację nożyc mechanicznych. Zawiera instrukcje dotyczące podłączenia zasilania, poziomowania maszyny i przeprowadzenia wstępnej kalibracji w celu przygotowania sprzętu do pracy.
Operacyjny
W części poświęconej obsłudze szczegółowo opisano procedury bezpiecznego i efektywnego użytkowania nożyc mechanicznych. Obejmuje to instrukcje dotyczące włączania i wyłączania zasilania, załadunku materiału, ustawiania parametrów cięcia (takich jak położenie zderzaka tylnego), inicjowania cięć oraz obsługi panelu sterowania.
Konserwacja
W tej sekcji opisano rutynowe czynności konserwacyjne niezbędne do zapewnienia trwałości i optymalnej wydajności nożyc mechanicznych. Obejmowałyby one harmonogramy smarowania, inspekcję i wymianę ostrzy, procedury czyszczenia oraz okresowe kontrole układów hydraulicznych lub pneumatycznych.
Rozwiązywanie problemów
Sekcja rozwiązywania problemów zawiera wskazówki dotyczące identyfikacji i rozwiązywania typowych problemów, które mogą wystąpić podczas eksploatacji nożyc mechanicznych. Zawiera ona listę objawów, możliwych przyczyn i zalecanych działań naprawczych, które pomogą w skutecznej diagnozie i rozwiązywaniu problemów.
Specyfikacje
Poniżej przedstawiono najważniejsze specyfikacje niniejszego podręcznika i serii produktów, które obejmuje:
- ASIN: B005DU554S
- Wydawca: Amada
- Data publikacji: 1 stycznia 1984 (rok ręczny: sierpień 1985)
- Język: angielski
- Długość wydruku: 102 strony
Wsparcie
W celu uzyskania dalszej pomocy technicznej, zapytania serwisowego lub zamówienia części prosimy o kontakt bezpośrednio z firmą Amada lub autoryzowanym dystrybutorem firmy Amada. Zawsze podawaj numer seryjny i model swojego urządzenia, aby zapewnić sobie trafną i szybką pomoc.
Uwaga: Niniejsza instrukcja stanowi jedynie listę części i nie zawiera szczegółowych instrukcji obsługi ani konserwacji. Aby uzyskać takie informacje, należy zapoznać się z odpowiednią instrukcją obsługi lub instrukcją serwisową nożyc mechanicznych Amada serii M.
