170MHz VHF Single-Channel Wireless Microphone System

Wstęp

This manual provides instructions for the setup, operation, and maintenance of your RadioShack 170MHz VHF Single-Channel Wireless Microphone System. This system is designed for clear audio transmission over a range of up to 200 feet, making it suitable for various applications.

The system comprises a wireless receiver and a wireless handheld microphone. It features 170MHz VHF operation, low distortion, and built-in compander noise reduction for enhanced clarity. The receiver includes a MIC level output for easy connection to amplifiers, mixing boards, or recorders, along with volume and squelch controls for optimal sound balance and sensitivity adjustment.

Informacje dotyczące bezpieczeństwa

Przed użyciem urządzenia prosimy o zapoznanie się ze wszystkimi instrukcjami bezpieczeństwa. Zachowaj tę instrukcję do wykorzystania w przyszłości.

• Nie wystawiać urządzenia na działanie deszczu i wilgoci.
• Nie rozmontowuj urządzenia. Wszelkie prace serwisowe zleć wykwalifikowanemu personelowi.
• Używaj wyłącznie wskazanego zasilacza i baterii.
• Trzymaj urządzenie z dala od źródeł ciepła i bezpośredniego światła słonecznego.
• Alert dla konsumentów: Większość użytkowników nie potrzebuje licencji do obsługi tego bezprzewodowego systemu mikrofonowego. Niemniej jednak korzystanie z tego systemu mikrofonowego bez licencji podlega pewnym ograniczeniom: system nie może powodować szkodliwych zakłóceń; musi działać na niskim poziomie mocy (nie przekraczającym 50 miliwatów); i nie ma ochrony przed zakłóceniami odbieranymi z jakiegokolwiek innego urządzenia.

Zawartość opakowania

Sprawdź, czy w przesyłce znajdują się wszystkie elementy wymienione poniżej:

• Mikrofon bezprzewodowy
• Odbiornik bezprzewodowy
• Zasilacz 9V AC
• Instrukcja użytkownika

Note: 2 "AA" batteries are required for the microphone and are not included. Shielded audio cables (e.g., 1/4" audio cable) for connecting the receiver to an audio system are also not included.

Produkt ponadview

Familiarize yourself with the components and controls of your wireless microphone system.

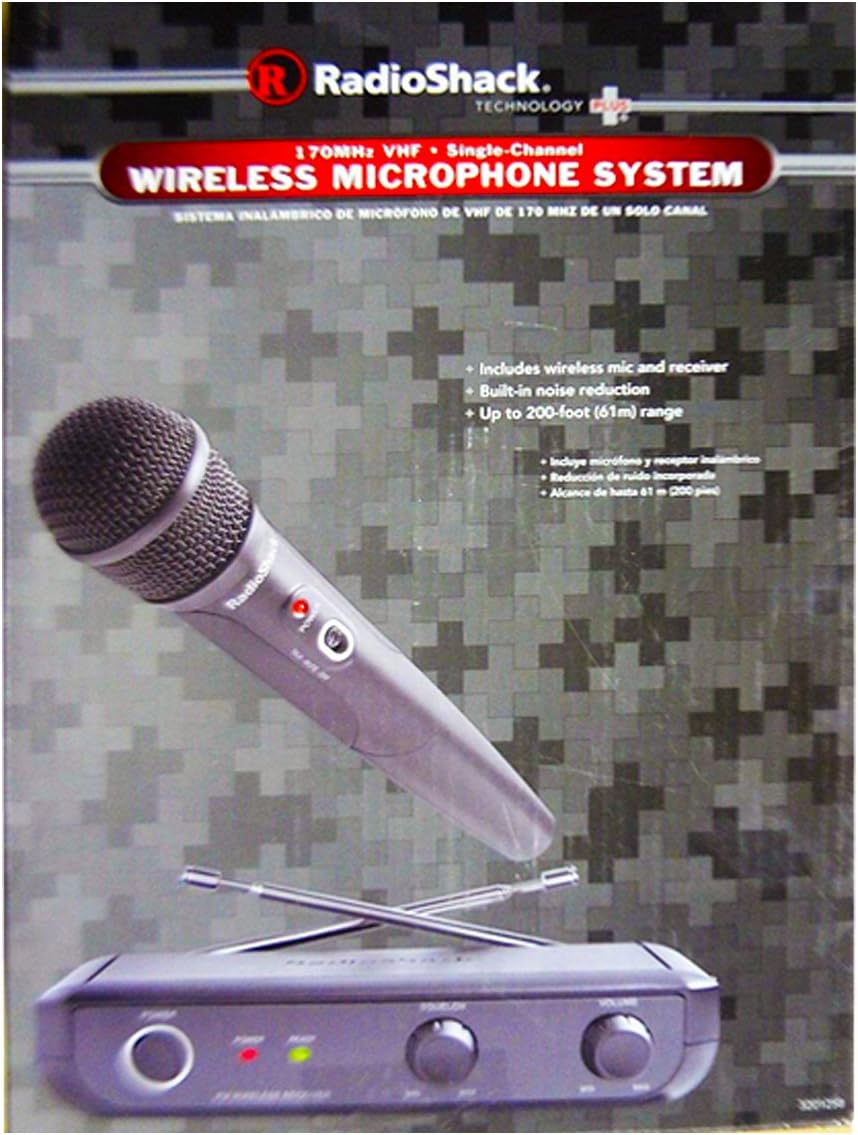

Figure 1: RadioShack 170MHz VHF Single-Channel Wireless Microphone System components.

This image displays the wireless microphone and the receiver unit, highlighting their compact design.

Figure 2: Detailed diagram of the Wireless Microphone System with labeled controls and connections.

This diagram illustrates the front and back panels of the receiver and the microphone, pointing out key features such as power indicators, volume, squelch, and output jacks.

Elementy sterujące i wskaźniki odbiornika:

• Wskaźnik GOTOWY: Lights when microphone signals are within range of the receiver.
• Wskaźnik mocy: Świeci po włączeniu zasilania.
• Gałka GŁOŚNOŚCI: Rotate to adjust your microphone's output volume.
• Pokrętło SQUELCH: Turn to limit background noise and control transmitting distance. Rotate to MIN to increase transmitting distance.
• Przycisk zasilania: Włącza/wyłącza odbiornik.

Receiver Connections (Back View):

• DC 9V/250mA Input: Do podłączenia zasilacza sieciowego.
• LINE Output Jack: Do podłączenia do amplifier, mikser lub rejestrator.
• MICROPHONE Output Jack (Optional): Another output option.

Sterowanie mikrofonem:

• Przycisk zasilania: Włącza/wyłącza mikrofon.
• TALK-MUTE-OFF Switch: Selects operational mode for the microphone.

Organizować coś

1. Install Batteries in Microphone: Open the battery compartment of the microphone and insert two "AA" batteries, observing the correct polarity.
2. Connect Receiver Power: Plug the 9V AC adapter into the DC 9V/250mA input on the back of the receiver, then plug the adapter into a standard AC outlet.
3. Connect Receiver to Audio System:
   • Using a shielded audio cable (not included), connect the LINE Output Jack on the receiver to an available input on your amplifier, mixing board, or recorder.
   • Alternatively, use the MICROPHONE Output Jack if your audio system requires it.
4. Pozycja anten: Extend the receiver's antennas fully for optimal signal reception.

Instrukcja obsługi

1. Włącz odbiornik: Turn the POWER switch on the receiver to the ON position. The POWER indicator light will illuminate.
2. Włączanie mikrofonu: Slide the switch on the microphone to the TALK position. The READY indicator on the receiver should light up, indicating a signal is being received.
3. Dostosuj głośność: Slowly turn the VOLUME knob on the receiver clockwise to increase the microphone's output level. Adjust to a comfortable listening level on your connected audio system.
4. Adjust Squelch: The SQUELCH control helps eliminate background noise when the microphone is not in use. Turn the SQUELCH knob clockwise to increase noise suppression. If the microphone signal drops out or sounds weak, turn the SQUELCH knob counter-clockwise towards MIN.
5. Korzystanie z mikrofonu: Speak into the microphone. For best results, hold the microphone approximately 2-6 inches from your mouth.
6. Wyciszanie mikrofonu: To temporarily mute the microphone, slide its switch to the MUTE position. The READY indicator on the receiver will turn off.
7. Wyłączanie: When finished, slide the microphone switch to the OFF position, then turn off the receiver using its POWER switch.

Konserwacja

Proper care will ensure long-lasting performance from your wireless microphone system.

• Czyszczenie: Przetrzyj urządzenie miękką, suchą ściereczką. Nie używaj środków czyszczących o właściwościach ściernych ani rozpuszczalników.
• Wymiana baterii: Replace the microphone batteries when the audio quality degrades or the microphone's power indicator (if present) dims. Always remove batteries if the unit will not be used for an extended period.
• Składowanie: Przechowuj system w chłodnym, suchym miejscu, z dala od bezpośredniego światła słonecznego i ekstremalnych temperatur.

Rozwiązywanie problemów

Specyfikacje

Gwarancja i wsparcie

For warranty information or technical support, please refer to the original product packaging or contact RadioShack customer service. Keep your purchase receipt as proof of purchase.

For environmental protection, please dispose of electronic waste responsibly. Visit www.recycle.com to find a recycling location near you.
