1. Wprowadzenie
This manual provides essential instructions for the installation, operation, and maintenance of the ROBERTSHAW 802 Line Voltage Thermostat. This thermostat is designed for heat-only systems and features a double-pole, single-throw switch. It offers the performance and accuracy typically associated with low voltage controls, making it a suitable universal replacement for many existing electric heat thermostats.
2. Informacje dotyczące bezpieczeństwa
OSTRZEŻENIE: Before installation or servicing, ensure that power to the heating system is disconnected at the main circuit breaker or fuse box. Failure to do so may result in electrical shock, property damage, or personal injury.
- Całe okablowanie musi być zgodne z lokalnymi przepisami i rozporządzeniami elektrycznymi.
- Ten termostat działa w trybie liniowymtage (120/240/277 VAC). Exercise extreme caution.
- Installation should only be performed by a qualified electrician or HVAC technician.
- Do not use this thermostat for applications other than those specified.
- Keep the thermostat dry and away from direct water exposure.
3. Funkcje produktu
- Uniwersalna wymiana: Designed to retrofit most existing electric heat thermostats.
- Montaż pionowy: Features a convenient temperature display for at-a-glance comfort level viewing.
- Bimetal Temperature Sensing: Provides improved thermal performance.
- Bez rtęci: Eliminates the need for leveling or special disposal procedures.
- J-Box Compatible: Ensures compliance with electrical codes and simplifies installation.
- Positive-Off: Guarantees assured shutdown of the HVAC system when turned off.
- Double-Pole Single-Throw Switch: Specifically for heat-only applications.
4. Instalacja
This section outlines the general steps for installing the ROBERTSHAW 802 thermostat. Refer to the detailed wiring diagram included with your product packaging for specific connections.
- Odłączenie zasilania: Turn off power to the heating system at the main circuit breaker. Verify power is off using a voltagtester.
- Usuń stary termostat: Ostrożnie zdejmij istniejący termostat ze ściany. Przed odłączeniem zwróć uwagę na połączenia przewodów.
- Montowanie: The ROBERTSHAW 802 is J-box compatible. Mount the new thermostat base securely to the electrical box.
- Okablowanie: Podłącz linię voltage wires to the appropriate terminals on the thermostat as indicated in the wiring diagram. Ensure all connections are tight and secure. This model features a double-pole single-throw switch for heat-only systems.
- Załóż okładkę: Once wiring is complete and secure, attach the thermostat cover.
- Przywróć zasilanie: Turn on power to the heating system at the main circuit breaker.
- Operacja testowa: Test the thermostat's functionality by adjusting the temperature setting.

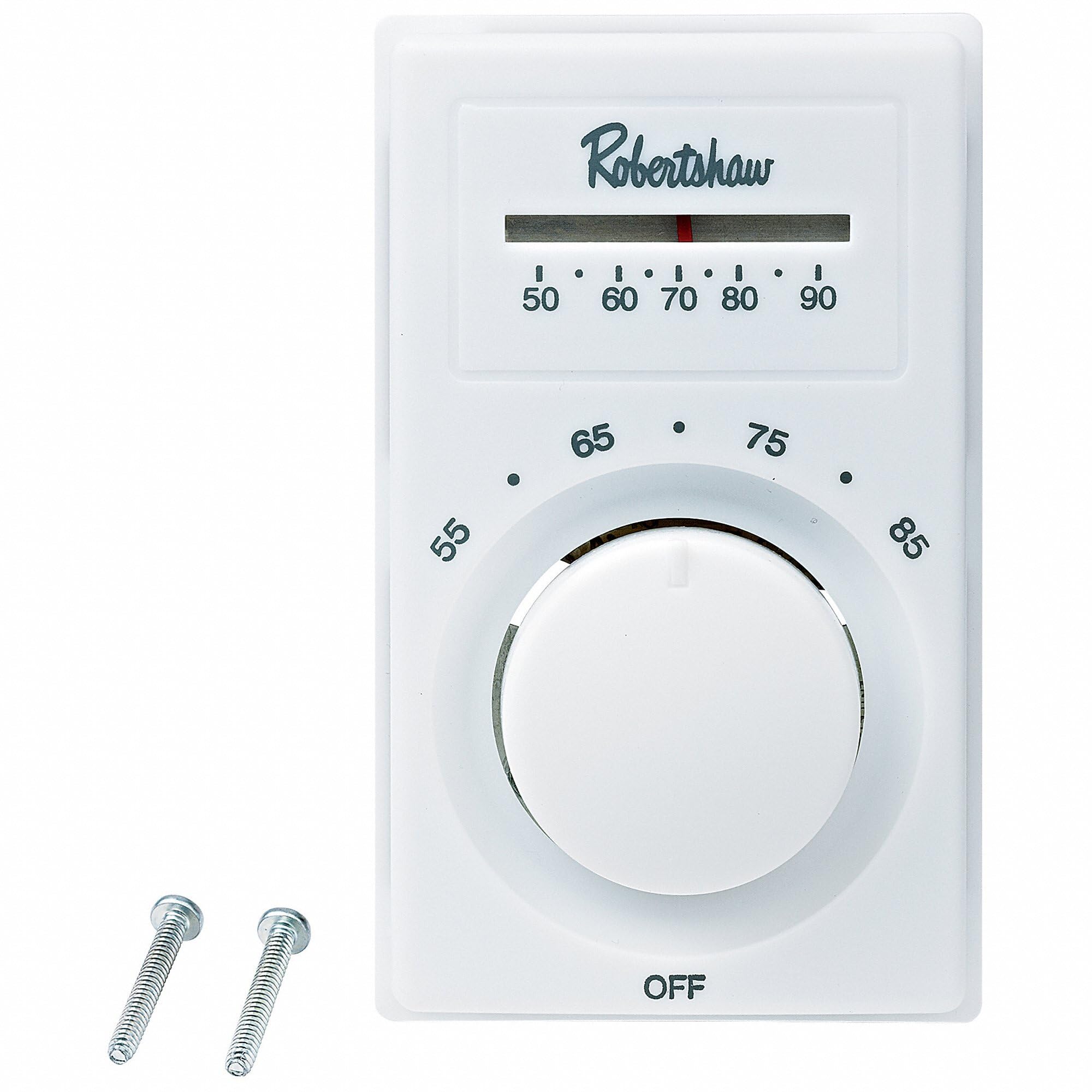

Rysunek 1: Przód view of the ROBERTSHAW 802 Line Voltage Thermostat. This image shows the vertical mount design with the temperature display and control dial.
5. Działanie
The ROBERTSHAW 802 thermostat is designed for straightforward operation.
- Kontrola temperatury: Adjust the dial on the front of the thermostat to set your desired room temperature. The control range is 50°F to 90°F (10°C to 32°C).
- Wyświetlacz temperatury: The integrated display provides a clear view of the current comfort level.
- Positive-Off Switch: Ensure the thermostat is set to the "OFF" position for complete shutdown of the heating system.
- Bimetal Sensing: The internal bimetal sensor accurately detects ambient temperature to maintain your set point.
6. Konserwacja
The ROBERTSHAW 802 thermostat requires minimal maintenance to ensure optimal performance.
- Czyszczenie: Okresowo przecieraj zewnętrzną część termostatu miękką, miękką szmatką.amp ściereczka. Nie należy używać środków czyszczących o właściwościach ściernych ani rozpuszczalników.
- Unikaj przeszkód: Upewnij się, że meble, zasłony lub inne przedmioty nie blokują termostatu, gdyż może to mieć wpływ na jego zdolność do dokładnego pomiaru temperatury w pomieszczeniu.
- Brak części nadających się do samodzielnej naprawy przez użytkownika: Do not attempt to open or repair the thermostat yourself. Refer servicing to qualified personnel.
7. Rozwiązywanie Problemów
If you experience issues with your ROBERTSHAW 802 thermostat, consult the following common troubleshooting steps.
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Thermostat not turning on/off heating system. |
|
|
| Inaccurate temperature reading or inconsistent heating. |
|
|
| System ogrzewania pracuje w trybie ciągłym. |
|
|
If these steps do not resolve the issue, contact Robertshaw customer support or a qualified HVAC professional.
8. Specyfikacje
| Funkcja | Szczegół |
|---|---|
| Numer modelu | 802 |
| Ocena elektryczna | 18-25 Amp, 120/240/277 VAC Non-Inductive |
| Ocena koni mechanicznych | 1/4 HP (120 VAC), 1/3 HP (240 VAC) |
| Obowiązki pilota | 125 VA |
| Zakres regulacji temperatury | od 50°F do 90°F (od 10°C do 32°C) |
| Dokładność | +/-2°F |
| Kolor | Biały |
| Wymiary | 3 x 3.2 x 5 cala |
| Waga przedmiotu | 6.7 uncji |
| Tworzywo | Stal stopowa, aluminium, metal |
| Typ kontrolera | Naciśnij przycisk |
| Funkcja specjalna | Wyświetlacz temperatury |
9. Gwarancja i wsparcie
For warranty information, please refer to the documentation included with your product at the time of purchase or visit the official Robertshaw webstrona.
For technical assistance, troubleshooting not covered in this manual, or to inquire about replacement parts, please contact Robertshaw customer support.
Robertshaw Official Webstrona: www.robertshaw.com
