Instrukcja obsługi termostatu programowalnego Honeywell Home RTH6450D 5-1-1-Day

1. Wprowadzenie

Niniejsza instrukcja zawiera szczegółowe instrukcje dotyczące instalacji, obsługi i konserwacji termostatu programowalnego Honeywell Home RTH6450D 5-1-1-Day. Termostat ten został zaprojektowany z myślą o precyzyjnej kontroli temperatury i oszczędności energii dzięki programowalnym funkcjom harmonogramu. Przed instalacją i użytkowaniem należy dokładnie przeczytać niniejszą instrukcję, aby zapewnić jego prawidłowe działanie i bezpieczeństwo.

Rycina 1.1: Przód view termostatu programowalnego Honeywell Home RTH6450D, przedstawiający wyświetlacz cyfrowy i przyciski sterujące.

2. Informacje dotyczące bezpieczeństwa

Podczas instalacji i obsługi należy zawsze przestrzegać następujących środków ostrożności:

• Przed przystąpieniem do montażu lub serwisowania termostatu należy wyłączyć zasilanie układu ogrzewania/chłodzenia za pomocą wyłącznika automatycznego lub skrzynki bezpiecznikowej.
• Upewnij się, że wszystkie połączenia przewodów są solidne i zgodne z lokalnymi przepisami elektrycznymi.
• Nie zwieraj zacisków akumulatora.
• Zużyte baterie należy utylizować zgodnie z lokalnymi przepisami.
• Ten termostat działa przy napięciu 30 V AC/DC. Nie podłączać do urządzeń o wyższym napięciu.tagsystemy elektroniczne.

3. Konfiguracja i instalacja

3.1 Lista kontrolna przed instalacją

• Sprawdź zgodność systemu: Ten termostat jest kompatybilny z większością pojedynczych termostatów.tagsystemy ogrzewania i chłodzenia, w tym pompy ciepła bez dodatkowego/rezerwowego ogrzewania.
• Przygotuj narzędzia: mały śrubokręt krzyżakowy, ściągacz izolacji (jeśli to konieczne), wiertarkę (jeśli potrzebne będą nowe otwory montażowe).
• Upewnij się, że zasilanie systemu HVAC jest wyłączone.

3.2 Demontaż starego termostatu

1. Wyłącz zasilanie systemu ogrzewania/chłodzenia za pomocą wyłącznika obwodu lub skrzynki bezpiecznikowej.
2. Zdejmij pokrywę starego termostatu.
3. Zrób zdjęcie połączeń przewodów dla porównania. Oznacz każdy przewód oznaczeniem zacisku (np. R, G, Y, W) za pomocą dołączonych etykiet lub taśmy.
4. Odłącz przewody i zdejmij starą płytkę ścienną termostatu.

3.3 Montaż nowego termostatu

1. Odłącz nowy termostat od płytki ściennej.
2. Umieść nową płytę ścienną przy ścianie, wykorzystując w miarę możliwości istniejące otwory montażowe. W razie potrzeby zaznacz nowe otwory.
3. Wywierć otwory montażowe (jeśli to konieczne) i przymocuj płytę ścienną do ściany za pomocą dołączonych śrub i kotew.

3.4 połączeń przewodów

Podłącz oznaczone przewody systemu do odpowiednich zacisków na płycie ściennej nowego termostatu. Sprawdź zdjęcia z kroku 3.2.3, aby uzyskać dokładne połączenia. Upewnij się, że przewody są solidnie zamocowane.

Rysunek 3.1: Strona view termostatu Honeywell Home RTH6450D, na którym widoczne są fizyczne przyciski służące do sterowania i regulacji.

3.5 Instalacja baterii

Włóż baterię 1 A (zalecana NiMH) do komory baterii termostatu. Upewnij się, że biegunowość jest prawidłowa. Termostat włączy się i wyświetli monit o konfigurację początkową.

3.6 Konfiguracja początkowa

Po zainstalowaniu baterii termostat przeprowadzi Cię przez wstępną konfigurację, w tym ustawienie aktualnej godziny i dnia. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie i użyj przycisków „W górę”/„W dół”, aby dostosować wartości, a następnie przycisku „Ustaw zegar/dzień/harmonogram”, aby potwierdzić.

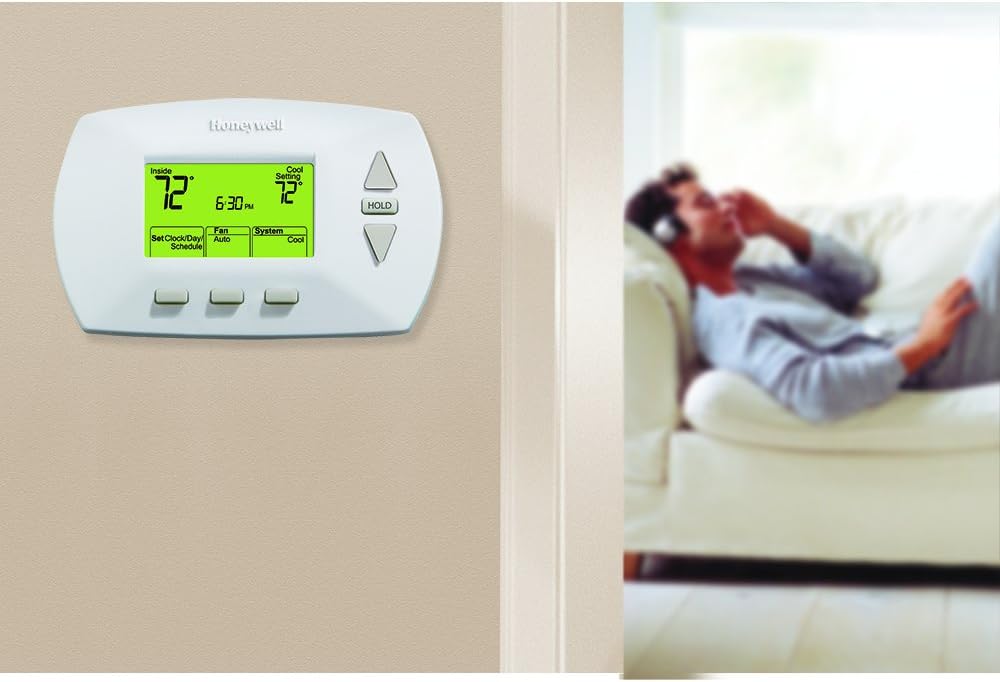

Rysunek 3.2: Termostat Honeywell Home RTH6450D zamontowany na ścianie, przedstawiający jego wygląd w typowym otoczeniu domowym.

4. Instrukcja obsługi

4.1 Zrozumienie wyświetlacza

Duży podświetlany wyświetlacz cyfrowy pokazuje aktualną temperaturę w pomieszczeniu, ustawioną temperaturę, godzinę, dzień i stan systemu (ogrzewanie, chłodzenie, wyłączenie, automatyczny wentylator, włączenie wentylatora).

4.2 Ustawianie zegara i dnia

1. Naciśnij przycisk „Ustaw zegar/dzień/harmonogram”.
2. Użyj przycisków „w górę”/„w dół”, aby ustawić czas. Naciśnij „Ustaw zegar/dzień/harmonogram”, aby potwierdzić.
3. Użyj przycisków „w górę”/„w dół”, aby ustawić aktualny dzień. Naciśnij „Ustaw zegar/dzień/harmonogram”, aby potwierdzić i wyjść.

4.3 Programowanie harmonogramu dnia 5-1-1

Programowanie dnia 5-1-1 umożliwia jeden harmonogram na dni powszednie (od poniedziałku do piątku) oraz osobne harmonogramy na sobotę i niedzielę. Każdy dzień ma cztery programowalne okresy: Pobudka, Wyjście, Powrót i Sen.

1. Naciskaj przycisk „Ustaw zegar/dzień/harmonogram”, aż pojawi się opcja „Ustaw harmonogram”.
2. Użyj przycisków „W górę”/„W dół”, aby ustawić godzinę rozpoczęcia okresu „Pobudka” w dni powszednie. Naciśnij „Ustaw zegar/dzień/harmonogram”, aby potwierdzić.
3. Użyj przycisków „W górę”/„W dół”, aby ustawić temperaturę dla okresu „Czuwanie”. Naciśnij „Ustaw zegar/dzień/harmonogram”, aby potwierdzić.
4. Powtórz kroki 2 i 3 dla okresów „Wyjście”, „Powrót” i „Sen” w dni robocze.
5. Po zaprogramowaniu dni powszednich termostat automatycznie przełączy się na sobotni okres „czuwania”. Powtórz ten proces dla soboty, a następnie dla niedzieli.
6. Naciśnij „Uruchom harmonogram”, aby zapisać i wyjść z trybu programowania.

4.4 Ręczne sterowanie (funkcja przytrzymania)

Aby tymczasowo pominąć zaprogramowany harmonogram, użyj przycisków „w górę”/„w dół”, aby dostosować temperaturę. Nowa temperatura będzie utrzymywana do rozpoczęcia kolejnego zaprogramowanego okresu. Aby trwale utrzymać temperaturę, naciśnij przycisk „HOLD”. Termostat będzie utrzymywał tę temperaturę bezterminowo do momentu ponownego naciśnięcia przycisku „Uruchom harmonogram”.

4.5 Ustawienia wentylatora

• Automatyczny: Wentylator działa tylko wtedy, gdy działa system ogrzewania lub chłodzenia. Jest to najczęściej spotykane ustawienie.
• NA: Wentylator pracuje nieprzerwanie, niezależnie od tego, czy włączony jest system ogrzewania, czy chłodzenia.

4.6 Tryb systemowy

• Ciepło: Termostat steruje systemem grzewczym.
• Fajny: Termostat steruje układem chłodzenia.
• Wyłączony: Oba systemy ogrzewania i chłodzenia są wyłączone.

5. Konserwacja

5.1 Wymiana baterii

Gdy na wyświetlaczu pojawi się wskaźnik niskiego poziomu naładowania baterii, należy niezwłocznie wymienić baterie. Otwórz komorę baterii, wyjmij stare baterie i włóż nowe baterie typu „A”, zwracając uwagę na prawidłową biegunowość. Termostat zachowuje zaprogramowane ustawienia przez krótki czas podczas wymiany baterii.

5.2 Czyszczenie

Wyczyść zewnętrzną część termostatu miękką,amp Ściereczką. Nie używaj środków czyszczących ani rozpuszczalników o działaniu ściernym. Unikaj spryskiwania termostatu płynami bezpośrednio.

6. Rozwiązywanie Problemów

Jeśli masz problemy z termostatem, zapoznaj się z poniższymi typowymi problemami i rozwiązaniami:

W przypadku powtarzających się problemów zaleca się konsultację z wykwalifikowanym technikiem HVAC lub kontakt z działem obsługi klienta firmy Honeywell.

7. Specyfikacje

Rysunek 7.1: Koniecview najważniejszych cech i specyfikacji termostatu Honeywell Home RTH6450D.

8. Gwarancja i wsparcie

Programowalny termostat Honeywell Home RTH6450D jest objęty gwarancją producenta. Szczegółowe warunki gwarancji znajdują się w dokumentacji gwarancyjnej dołączonej do produktu. W celu uzyskania pomocy technicznej, rozwiązania problemów wykraczających poza zakres niniejszej instrukcji lub zgłoszenia roszczeń gwarancyjnych prosimy o bezpośredni kontakt z działem obsługi klienta Honeywell.

Więcej informacji i zasobów pomocy znajdziesz w oficjalnym sklepie Honeywell: Sklep Honeywell
