Cooler Depot H60-S1 Commercial High-Temperature Dishwasher

1. Wprowadzenie

This manual provides essential information for the safe and efficient operation, installation, and maintenance of your Cooler Depot H60-S1 Commercial High-Temperature Dishwasher. Please read all instructions carefully before using the appliance and retain this manual for future reference.

2. Informacje dotyczące bezpieczeństwa

OSTRZEŻENIE: Nieprawidłowa instalacja, regulacja, modyfikacja, serwis lub konserwacja może spowodować uszkodzenie mienia, obrażenia lub śmierć. Przed instalacją lub serwisowaniem tego sprzętu należy dokładnie zapoznać się z instrukcją instalacji, obsługi i konserwacji.

• Przed przystąpieniem do wykonywania jakichkolwiek czynności serwisowych lub konserwacyjnych należy zawsze odłączyć zasilanie.
• Upewnij się, że urządzenie jest prawidłowo uziemione.
• Nie używaj zmywarki, jeśli jakakolwiek jej część jest uszkodzona lub jej brakuje.
• Use only commercial-grade detergents and rinse aids suitable for high-temperature dishwashers.
• Podczas pracy trzymaj ręce i ubranie z dala od ruchomych części.

3. Koniec produktuview

The Cooler Depot H60-S1 is an NSF Certified commercial high-temperature dishwasher designed for restaurant and food service applications. It features a double-skin body and door for energy efficiency, rotating stainless steel wash and rinse arms, and electronic controls for ease of use.

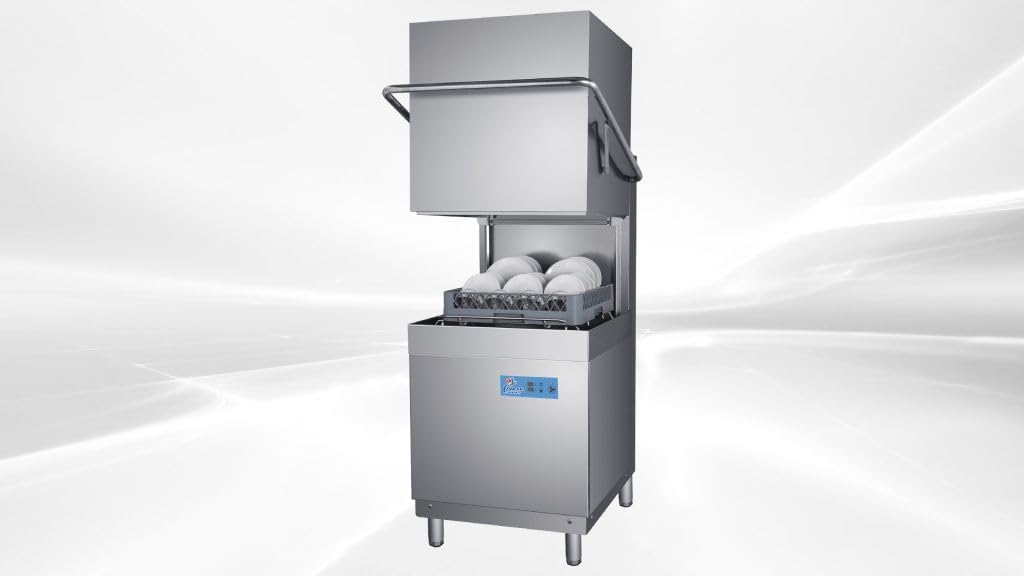

Rysunek 3.1: Ogólnie view of the Cooler Depot H60-S1 Commercial Dishwasher.

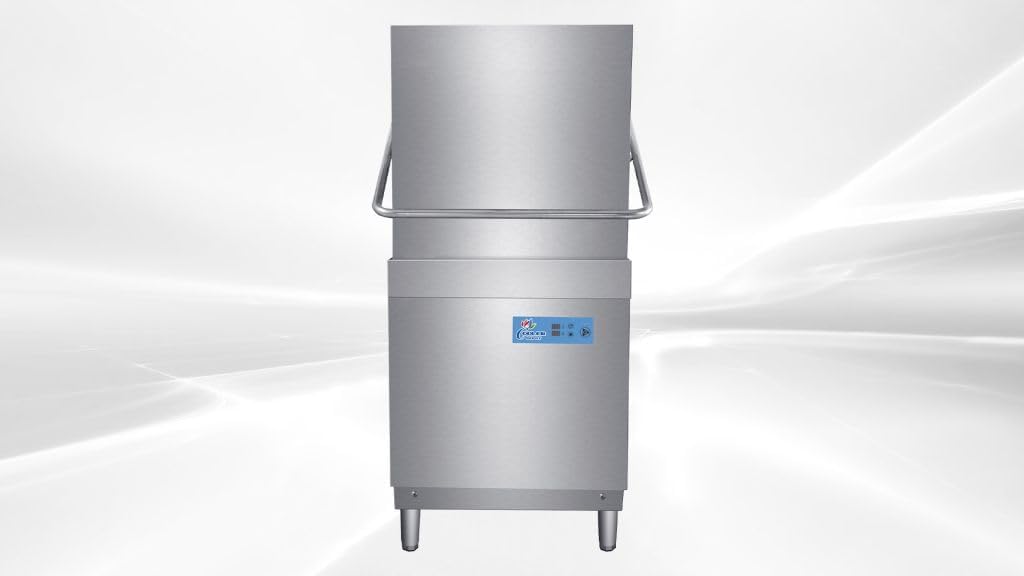

Rycina 3.2: Przód view of the Cooler Depot H60-S1 Commercial Dishwasher.

Figure 3.3: Graphic detailing key features and specifications of the H60-S1.

4. Konfiguracja i instalacja

4.1 Unpacking and Film Removal

The stainless steel surfaces of the dishwasher are covered with a protective film. To remove this film, carefully peel off the sticker that surrounds the bottom and top of the unit. The film can then be removed to reveal the stainless steel layer underneath.

4.2 Połączenia

The dishwasher requires connections for power, water, and drainage, as well as clear hoses for chemical dispensers (detergent and rinse aid). Ensure all connections are secure and comply with local codes.

Rysunek 4.1: Tył view showing the power line in, drain connection, and water connection points.

4.3 stojaki na naczynia

Two dish racks are included with the unit. These racks are designed to hold dishes and glasses securely during the wash cycle. The dimensions of each rack are approximately 19 inches in depth, 19.25 inches in length, and 4 inches in height.

Figure 4.2: Included dish racks positioned inside the dishwasher.

4.4 Elementy wewnętrzne

The dishwasher features rotating stainless steel wash and rinse arms located at both the bottom and top of the wash chamber. These arms are equipped with wide-angle fan nozzles to maximize wash and rinse performance. A wash pump inlet strainer ensures machine reliability.

Rysunek 4.3: Wnętrze view highlighting the wash arms and the deep-drawn tank with coved corners.

5. Instrukcja obsługi

5.1 Panel sterowania

The dishwasher is equipped with easy-to-use electronic controls and digital temperature gauges. The control panel allows you to select wash cycles and monitor rinse and wash temperatures.

Figure 5.1: Close-up of the electronic control panel, showing Rinse Temp, Washing Temp, Function, Off, and On buttons.

5.2 cykli mycia

The electronic controls offer three selectable wash cycles: 70, 100, and 130 seconds. Choose the appropriate cycle based on the soil level of your dishes.

1. Load dishes into the provided racks.
2. Zamknij drzwi dokładnie.
3. Select the desired wash cycle using the function button.
4. Press the 'On' button to start the cycle.
5. The digital display will show the current rinse and wash temperatures.

6. Konserwacja i czyszczenie

Regularna konserwacja zapewnia optymalną wydajność i długą żywotność zmywarki.

• Codzienne sprzątanie: After each use, clean the interior of the dishwasher, including the wash arms and the deep-drawn tank. Remove any food debris from the wash pump inlet strainer.
• Ramiona myjące: Periodically inspect the rotating wash and rinse arms for blockages in the nozzles. Clean as necessary to maintain spray pressure.
• Konserwacja filtra: The deep-drawn tank with coved corners is designed for optimum hygiene and easy cleaning. Regularly remove and clean the filter to prevent clogs and ensure efficient drainage.
• Chemical Dispensers: Ensure the chemical dispensers for detergent and rinse aid are functioning correctly and are refilled as needed.

7. Rozwiązywanie Problemów

Jeśli masz problemy ze zmywarką, zapoznaj się z poniższymi, często występującymi problemami i ich rozwiązaniami:

• Zmywarka nie uruchamia się:
  Check power connection. Ensure the door is fully closed. Verify that the 'On' button has been pressed.
• Słabe rezultaty prania:
  Check for clogged wash arm nozzles. Ensure correct detergent and rinse aid levels. Verify water temperature is adequate (refer to specifications). Ensure dishes are loaded correctly and not overcrowding the racks.
• Woda nie odpływa:
  Check the drain connection for kinks or blockages. Clean the wash pump inlet strainer and tank filter.
• Nietypowy hałas podczas pracy:
  Inspect wash arms for obstructions. Ensure all internal components are properly seated.

W przypadku powtarzających się problemów skontaktuj się z obsługą klienta.

8. Specyfikacje

Below are the detailed technical specifications for the Cooler Depot H60-S1 Commercial High-Temperature Dishwasher:

Figure 8.1: ETL certification and technical information label.

9. Gwarancja i pomoc techniczna

The Cooler Depot H60-S1 Commercial High-Temperature Dishwasher comes with a 1-letnia gwarancja na części i 1-roczna gwarancja na robociznę. For functional failures within 1 month of purchase, you may apply for a Free Return. Please retain the original pallet and packaging material, as they will be required for any returns.

For technical support, warranty claims, or any questions regarding your product, please contact Cooler Depot USA customer service.
