1. Wprowadzenie
Niniejsza instrukcja zawiera podstawowe informacje dotyczące prawidłowej instalacji, obsługi i konserwacji urządzenia JBL Stage GT90041 4-channel car amplifier. Przed przystąpieniem do instalacji lub obsługi urządzenia należy dokładnie przeczytać tę instrukcję. amplifier, aby zapewnić optymalną wydajność i bezpieczeństwo.
JBL Stage GT90041 is designed to deliver high-quality audio amplification for your vehicle's sound system, featuring 130 watts RMS per channel and a peak power output of 1480 watts. Its 4-channel configuration and bridgeable capability offer flexibility for various audio setups.
2. Informacje dotyczące bezpieczeństwa
Zawsze należy przestrzegać następujących środków ostrożności, aby zapobiec obrażeniom lub uszkodzeniom amplifier i pojazd:
- Odłącz akumulator: Before starting any installation, disconnect the vehicle's negative battery terminal to prevent electrical shorts.
- Profesjonalna instalacja: If you are unsure about the installation process, seek assistance from a qualified professional.
- Prawidłowe okablowanie: Ensure all wiring is correctly connected and insulated to prevent short circuits and electrical hazards. Use appropriate gauge wires as specified in the setup section.
- Wentylacja: Zainstaluj ampUmieścić filtr w miejscu zapewniającym odpowiednią wentylację, aby zapobiec przegrzaniu. Nie blokować żeber chłodzących.
- Unikaj wilgoci: Nie wystawiaj na działanie amprozpuszczać w wilgoci lub wodzie.
- Bezpieczne mocowanie: Zamontuj ampbezpiecznie zamocować, aby zapobiec jego przekształceniu się w pocisk w przypadku nagłego zatrzymania lub zderzenia.
3. Zawartość opakowania
Sprawdź, czy w opakowaniu znajdują się wszystkie elementy:
- JBL Stage GT90041 Car Ampżywsze
- Instrukcja obsługi (ten dokument)
- Sprzęt montażowy (śruby, podkładki)
4. Konfiguracja
4.1. Montaż Ampżywsze
Choose a mounting location that is dry, well-ventilated, and secure. Common locations include under a seat, in the trunk, or on a custom amplifier rack. Ensure the amplifier's cooling fins are not obstructed.

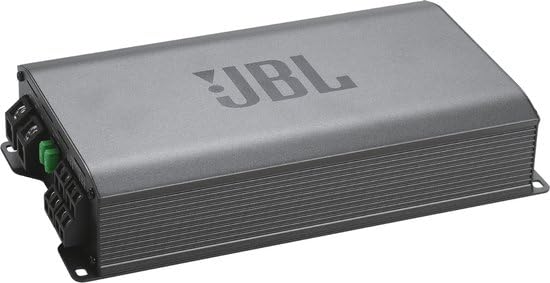

Obraz: Bok view firmy JBL Stage GT90041 Car Amplifier, showing its compact design and heat-dissipating fins. This view highlights the overall form factor suitable for various mounting locations.
- Umieść amplifier in the desired mounting location and mark the screw holes.
- W razie potrzeby wywierć otwory wstępne, upewniając się, że żaden przewód ani przewód paliwowy nie zostanie uszkodzony.
- Zabezpiecz amplifier przy użyciu dołączonych śrub montażowych.
4.2. Połączenia okablowania
Proper wiring is crucial for performance and safety. Refer to the diagram below for connection points.
Image: Rear panel of the JBL Stage GT90041 Car Amplifier, displaying the power input terminals (GND, REM, +12V), fuse slots (30A), and speaker output terminals. This view is essential for understanding wiring connections.
- Podłączenie zasilania: Connect the +12V terminal to the vehicle's positive battery terminal using a heavy-gauge power cable (e.g., 4-gauge). Install an in-line fuse (not supplied) within 18 inches of the battery.
- Połączenie uziemienia: Connect the GND terminal to a clean, unpainted metal surface on the vehicle chassis using a heavy-gauge ground cable of the same size as the power cable. The ground point should be as short as possible.
- Zdalne włączanie: Podłącz złącze REM do wyjścia zdalnego włączania jednostki głównej. Ten przewód sygnalizuje amplifier włącza się, gdy jednostka główna jest aktywna.
- Wejście audio: Connect the RCA audio cables from your head unit's pre-amp wyjścia do ampgniazda wejściowe RCA firmy lifier.
- Wyjście głośnika: Podłącz głośniki do amplifier's speaker output terminals. Ensure correct polarity (+ to + and - to -). For bridged operation, refer to the specific bridging instructions in your head unit or speaker manual.
5. Instrukcja obsługi
5.1. Pierwsze uruchomienie
Po wykonaniu i sprawdzeniu wszystkich połączeń, podłącz ponownie ujemny zacisk akumulatora pojazdu. Włącz radioodtwarzacz. ampUrządzenie powinno się włączyć, o czym poinformuje dioda LED (jeśli jest obecna).
5.2. Adjusting Gain and Crossover
Ten amplifier features adjustable gain controls to match the output of your head unit and crossover settings to optimize sound for your speakers.
- Gain Control: Start with the gain control set to minimum. Play a familiar track at about 75% of your head unit's maximum volume. Slowly increase the ampzwiększaj wzmocnienie filtra, aż usłyszysz zniekształcenie, a następnie lekko zmniejsz.
- Zwrotnica (HPF/LPF): Adjust the High-Pass Filter (HPF) for full-range speakers to prevent low frequencies from distorting them. Adjust the Low-Pass Filter (LPF) for subwoofers to only allow low frequencies.
5.3. Bass EQ Control
The Bass EQ control allows you to boost low frequencies. Use this feature sparingly and adjust carefully to avoid speaker damage or excessive distortion. Start with the Bass EQ at its minimum setting and increase gradually to achieve the desired bass response.
6. Konserwacja
JBL Stagi GT90041 ampLifier wymaga minimalnej konserwacji. Aby zapewnić długowieczność, postępuj zgodnie z poniższymi wskazówkami:
- Czyszczenie: Okresowo wycieraj ampZewnętrzną powierzchnię filtra czyścić miękką, suchą ściereczką. Nie używać silnych środków chemicznych ani ściernych środków czyszczących.
- Wentylacja: Ensure the cooling fins remain free of dust and debris to maintain proper heat dissipation.
- Znajomości: Od czasu do czasu należy sprawdzać wszystkie połączenia przewodów, aby mieć pewność, że są solidne i nie są skorodowane.
- Wymiana bezpiecznika: If a fuse blows, replace it only with a fuse of the same type and rating (30A). Using an incorrect fuse can cause damage or fire.
7. Rozwiązywanie Problemów
Jeśli masz problemy z urządzeniem amplifier, consult the table below for common problems and solutions:
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Brak zasilania/Brak dźwięku | Blown fuse; Loose power/ground connection; No remote turn-on signal | Check and replace fuses; Verify all power and ground connections; Check remote wire connection to head unit. |
| Zniekształcony dźwięk | Gain set too high; Improper crossover settings; Speaker impedance mismatch | Reduce gain; Adjust crossover settings; Verify speaker impedance is compatible with ampliyfikator. |
| Amplifier przegrzewa się | Insufficient ventilation; Overloading amplifier; Low impedance speakers | Zapewnij odpowiedni przepływ powietrza wokół amplifier; Check speaker wiring for shorts; Verify speaker impedance. |
| Brak basu | LPF (Low-Pass Filter) not engaged or set too high; Bass EQ set too low | Adjust LPF to appropriate frequency for subwoofers; Increase Bass EQ gradually. |
8. Specyfikacje
Key technical specifications for the JBL Stage GT90041 Car AmpLiyfikator:
| Funkcja | Specyfikacja |
|---|---|
| Numer modelu | Stagi GT90041 |
| Marka | JBL |
| Liczba kanałów | 4 |
| Output Power (RMS per channel) | 130 watów |
| Moc szczytowa | 1480 watów |
| Pozycja Wymiary (dł. x szer. x wys.) | 30 x 25 x 5 centymetrów |
| Waga przedmiotu | 1 gram |
| Typ montażu | Wolnostojące |
| Specyfikacja Met | CE, FCC |
| UPC | 050036412902 |
9. Gwarancja i wsparcie
JBL Stage GT90041 Car Amplifier comes with a manufacturer's warranty. Please refer to the warranty card included with your product for specific terms and conditions, including the duration and coverage details. Keep your purchase receipt as proof of purchase for warranty claims.
For technical support, service, or warranty inquiries, please contact JBL customer service or visit the official JBL website for contact information specific to your region. Ensure you have your model number (Stage GT90041) and proof of purchase available when contacting support.
