iGaging EZ-View Instrukcja obsługi cyfrowego odczytu strugarki DRO

Wstęp

iGaging EZ-View Cyfrowy odczyt strugarki (DRO) został zaprojektowany w celu zwiększenia precyzji i powtarzalności pracy przenośnej strugarki. Urządzenie eliminuje domysły, umożliwiając precyzyjne ustawienie i powtarzanie dokładnych ustawień grubości dla różnych rodzajów drewna. Obsługuje pomiary w calach dziesiętnych, ułamkach i milimetrach oraz oferuje zarówno tryb pomiaru bezwzględnego, jak i przyrostowego. Urządzenie posiada bardzo duży i czytelny wyświetlacz LCD oraz stopień ochrony przed pyłem i wilgocią IP54.

Produkt ponadview

iGaging EZ-View Cyfrowy wyświetlacz strugarki (DRO) zainstalowany na przenośnej strugarce, pokazujący wyświetlacz cyfrowy i skalę pomiarową.

Zbliżenie view z EZ-View Duży wyświetlacz LCD DRO pokazuje jednostki miary w calach oraz przyciski sterujące SET, CAL/0 i MODE.

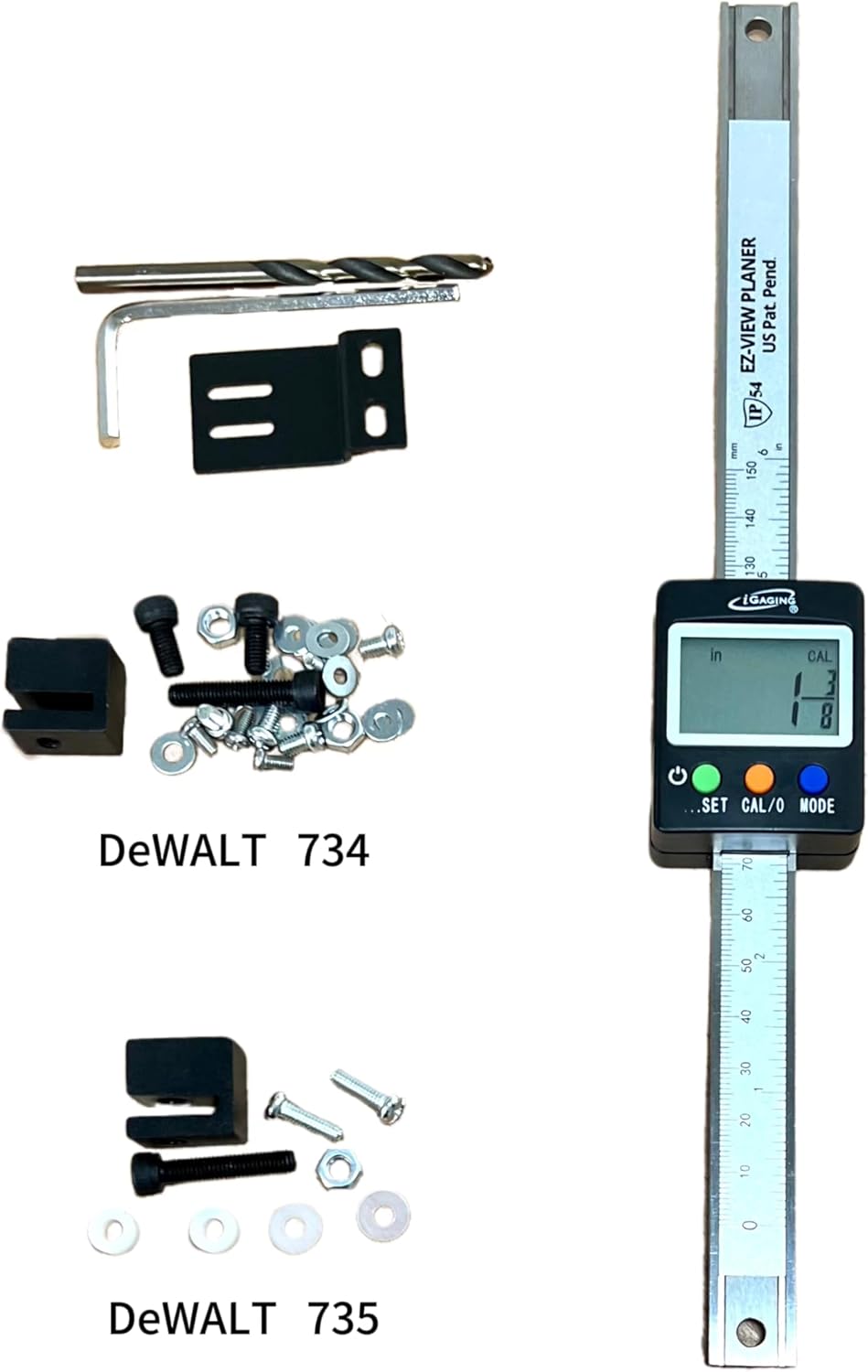

Kompletny zestaw zawiera cyfrowy wyświetlacz, skalę pomiarową, uchwyty montażowe, różne śruby, nakrętki, podkładki, wiertło i klucz imbusowy M4, oddzielnie dla zapewnienia kompatybilności z Dewalt 734 i Dewalt 735.

Konfiguracja i instalacja

EZ-View Zestaw z cyfrowym odczytem strugarki zawiera wszystkie niezbędne uchwyty, części i narzędzia umożliwiające łatwy montaż na wielu modelach strugarek przenośnych, w tym Dewalt 734 i 735.

Instalacja dla Dewalt 734

Szczegółowe instrukcje i schematy instalacji EZ-View DRO na strugarce Dewalt 734.

1. Zamontuj uchwyty montażowe wyświetlacza z tyłu wyświetlacza, używając 2 zestawów śrub i podkładek mocujących tylną część wyświetlacza.
2. Wymień wskaźnik odczytu skali z Dewalt 734 na uchwyt montażowy wyświetlacza. Używaj tylko dwóch zestawów śrub mocujących uchwyt i podkładek. Nie dokręcaj śrub w tym momencie.tage.
3. Wyrównaj belkę odczytową od góry do dołu, upewniając się, że jest prostopadła w pionie i idealnie dopasowana. Użyj miarki, aby zaznaczyć położenie górnego otworu w belce, a następnie wywierć otwór za pomocą dołączonego wiertła.
4. Zamontuj belkę do ramy maszyny za pomocą górnego dystansu belki i śruby.
5. Po prawidłowym zamontowaniu wszystkich elementów dokręć wszystkie śruby. Sprawdź mocowanie i ruch, poruszając strugarką w górę i w dół. Obserwuj i zatrzymaj ruch maszyny, jeśli mocowanie jest odłączone. W razie potrzeby wyreguluj położenie uchwytu montażowego wyświetlacza za pomocą śrub mocujących tylną część wyświetlacza.

Instalacja dla Dewalt 735

Szczegółowe instrukcje i schematy instalacji EZ-View DRO na strugarce Dewalt 735.

Na podstawie instrukcji instalacji Dewalt 734, produkt ten można dostosować do strugarki Dewalt 735, wykonując następujące czynności:

1. Zamontuj element dystansowy U Block za pomocą śruby M5x20 mm w otworze pomocniczym w dolnej części stojaka DRO. Umieść stojak DRO z przodu linijki planera. Znajdź idealne miejsce w środku i/lub uchwycie linijki, aby wywiercić otwór za pomocą dołączonego wiertła M5. Przed wierceniem sprawdź, czy stojak DRO jest dobrze dopasowany do strugarki. Upewnij się, że otwór jest odpowiednio umiejscowiony, aby stojak DRO mógł opaść na najniższą możliwą wysokość strugarki.
2. Za pomocą dołączonej śruby M5x20mm + bloku U + nakrętki M5 przymocuj belkę DRO do uchwytu linijki.
3. Zdejmij prowadnicę referencyjną i dwie śruby ze strugarki.
4. Aby zakończyć instalację, zamontuj uchwyt montażowy wyświetlacza do urządzenia za pomocą dwóch dołączonych śrub M4x20mm i tulei M4x5mm.

Instrukcja obsługi

EZ-View DRO oferuje intuicyjne sterowanie umożliwiające precyzyjne pomiary.

Zasilanie i ustawienia wstępne (przycisk SET)

• Włącz/Wyłącz: Naciśnij i przytrzymaj USTAWIĆ naciśnij przycisk (3 sekundy), aby włączyć lub wyłączyć urządzenie.
• Wartość wstępnie ustawiona: Naciśnij i przytrzymaj USTAWIĆ Naciśnij przycisk (3 sekundy), aby ustawić preferowaną wartość liczbową. Na wyświetlaczu zacznie migać napis „CAL”. Naciśnij i przytrzymaj przycisk ponownie, a pierwsza cyfra zacznie migać. Naciśnij krótko ten sam przycisk, aby zmienić wartość liczbową. Naciśnij i przytrzymaj przycisk, aby przejść do następnej cyfry. Powtarzaj, aż do ustawienia ostatniej cyfry. Naciśnij i przytrzymaj przycisk ponownie, a napis „CAL” zacznie migać. Naciśnij krótko przycisk, aby zapisać i wyjść z trybu. Napis „CAL” przestanie migać. Wartość zadaną można ustawić tylko w trybie dziesiętnym calowym i metrycznym.

Tryby pomiaru (przycisk MODE)

• Naciśnij krótko TRYB klawisz umożliwiający przełączanie między odczytem jednostek dziesiętnych w calach, jednostek dziesiętnych metrycznych i jednostek ułamkowych w calach.

Kalibracja i ustawianie zera (przycisk CAL/0)

• Naciśnij krótko CAL/0 klawisz umożliwiający przełączanie między pomiarem kalibrowanym a przyrostowym/tymczasowym odczytem zera.
• Naciśnij krótko CAL/0 Naciśnij ponownie przycisk, a na wyświetlaczu pojawi się komunikat „INC”, aby wprowadzić przyrostowe ustawienie zera.
• Aby powrócić do skalibrowanego odczytu pomiaru, naciśnij krótko przycisk CAL/0 Naciśnij ponownie przycisk, aby wyjść. Na wyświetlaczu pojawi się teraz komunikat „CAL”.

Kalibrowanie

Kalibracja DRO wymaga świeżo struganej deski z wprowadzoną grubością. Rzeczywisty pomiar jest istotny, ale musi pochodzić z pomiaru deski. Wykonaj następujące kroki:

1. Przepuść kawałek drewna przez strugarkę tak, aby góra i dół były płaskie i jednolite.
2. W tym momencie, NIE przesuń wysokość strugarki.
3. Zmierz grubość tej deski za pomocą suwmiarki cyfrowej.
4. Naciśnij krótko zielony przycisk zasilania, aby włączyć DRO.
5. Użyj niebieskiego USTAWIĆ przycisk umożliwiający przełączenie wyświetlania na cale dziesiętne (0.000).
6. Naciśnij krótko zielony przycisk, aż pierwsza cyfra po lewej stronie zacznie migać (zajmie to kilka sekund).
7. Naciskaj krótko zielony przycisk, aby zwiększać pierwszą cyfrę, aż wyświetli się pomiar suwmiarki.
8. Jeśli zero, pomiń i przejdź do następnego kroku.
9. Naciśnij i przytrzymaj zielony przycisk, aż następna cyfra zacznie migać.
10. Powtarzaj kroki 6 i 7, aż wszystkie liczby będą takie same, jak na zacisku.

Rozwiązywanie problemów

• Fałszywy wyświetlacz lub niedokładny odczyt: W przypadku błędnego wyświetlania lub niedokładnego odczytu zaleca się wymianę baterii (CR2032) w celu ponownego uruchomienia.
• Poziom trudności ustawienia zera w systemie imperialnym: Jeśli masz trudności z ustawieniem zera w jednostkach imperialnych, spróbuj najpierw ustawić jednostkę w milimetrach za pomocą suwmiarki cyfrowej, a następnie przełącz się z powrotem na jednostki imperialne. Jednostka powinna automatycznie ustawić jednostki imperialne.
• Problemy z montażem: Upewnij się, że wszystkie wsporniki i śruby są solidnie zamocowane i wyrównane. Po instalacji sprawdź ruch strugarki, aby upewnić się, że działa płynnie i prawidłowo. W razie potrzeby wyreguluj położenie wspornika montażowego.

Specyfikacje

Konserwacja

Aby zapewnić długowieczność i dokładność Twojego iGaging EZ-View Odczyt cyfrowego strugarki – postępuj zgodnie z poniższymi ogólnymi wytycznymi dotyczącymi konserwacji:

• Czyszczenie: Regularnie przecieraj wyświetlacz i wagę miękką, suchą ściereczką. Unikaj stosowania silnych środków chemicznych i materiałów ściernych, które mogłyby uszkodzić ekran lub wykończenie.
• Wymiana baterii: Urządzenie jest zasilane baterią CR2032. Jeśli wyświetlacz stanie się przyciemniony lub wskazania będą nieprawidłowe, należy wymienić baterię. Upewnij się, że nowa bateria została włożona z zachowaniem prawidłowej polaryzacji.
• Składowanie: Jeśli strugarka nie będzie używana przez dłuższy czas, przechowuj ją wraz z DRO w czystym i suchym miejscu, aby chronić ją przed nadmiernym kurzem i wilgocią, pomimo stopnia ochrony IP54.
• Sprawdź połączenia: Okresowo sprawdzaj wszystkie śruby i wsporniki montażowe, aby upewnić się, że są dobrze dokręcone i zabezpieczone. Luźne połączenia mogą mieć wpływ na dokładność.

Gwarancja i wsparcie

Produkty iGaging są projektowane i wysyłane z Kalifornii w USA. Aby uzyskać szczegółowe informacje na temat gwarancji, wsparcia produktu lub zakupu części zamiennych, odwiedź oficjalną stronę internetową iGaging. webodwiedź witrynę lub skontaktuj się bezpośrednio z działem obsługi klienta.

Więcej informacji znajdziesz na stronie: www.iGAGING.com
