Instrukcja obsługi anteny wielokierunkowej 5G/LTE i Wi-Fi Poynting EPNT-2 z polaryzacją krzyżową

1. Wprowadzenie

Niniejsza instrukcja zawiera szczegółowe instrukcje dotyczące instalacji, obsługi i konserwacji obudowy anteny Poynting EPNT-2. Obudowa EPNT-2 została zaprojektowana z myślą o integracji routera 4G/5G w solidnej obudowie, tworząc kompleksowe rozwiązanie dla urządzeń abonenckich (CPE). Wyposażona jest w anteny komórkowe o wysokim zysku i polaryzacji krzyżowej oraz dookólne anteny Wi-Fi, odpowiednie do szerokiej gamy zastosowań w komunikacji bezprzewodowej.

2. Koniec produktuview

Poynting EPNT-2 to zaawansowany system obudów antenowych, zawierający zarówno anteny komórkowe, jak i Wi-Fi. Wykorzystuje technologię sztucznego przewodnika magnetycznego (AMC) dla zwiększenia wydajności. Obudowa została zaprojektowana tak, aby pomieścić różne moduły routera, przekształcając się w kompletny moduł CPE. Jej solidna konstrukcja gwarantuje trwałość w zróżnicowanych warunkach środowiskowych.

• Zasięg częstotliwości komórkowych: 617 – 960 MHz, 1710 – 2700 MHz, 3400 – 4200 MHz.
• Zasięg częstotliwości Wi-Fi: 2400 – 2500 MHz, 5000 – 7200 MHz.
• Konfiguracja anteny komórkowej: Cztery anteny o polaryzacji krzyżowej, w tym dwie jednokierunkowe (do 11 dBi zysku szczytowego) i dwie dookólne (do 5 dBi zysku szczytowego), obsługujące routery 4x4 MIMO lub dwa routery 2x2 MIMO.
• Konfiguracja anteny Wi-Fi: Dwie dookólne, dwupasmowe anteny Wi-Fi dla 2x2 MIMO.
• Zakwaterowanie routera: Przeznaczony do frezarek o wymiarach do 185 x 145 x 45 mm³.
• Ocena środowiskowa: Wodoodporność i odporność na warunki atmosferyczne IP65.

Rycina 1: Przód view obudowy anteny Poynting EPNT-2, pokazanejasindzięki kompaktowej i trwałej konstrukcji.

3. Informacje dotyczące bezpieczeństwa

Przed instalacją lub uruchomieniem anteny EPNT-2 należy przeczytać i zrozumieć wszystkie instrukcje bezpieczeństwa. Nieprzestrzeganie ich może spowodować obrażenia ciała lub uszkodzenie sprzętu.

• Ogólne bezpieczeństwo: Przed przystąpieniem do instalacji lub konserwacji należy upewnić się, że wszystkie źródła zasilania są odłączone.
• Montowanie: Antenę należy solidnie zamontować na stabilnej konstrukcji, która będzie w stanie utrzymać jej ciężar i wytrzymać obciążenie wiatrem.
• Ochrona odgromowa: W przypadku instalacji zewnętrznych należy rozważyć zastosowanie odpowiednich środków ochrony odgromowej.
• Ekspozycja RF: Podczas pracy anteny należy zachować bezpieczną odległość, aby zminimalizować narażenie na promieniowanie o częstotliwości radiowej (RF). Szczegółowe wytyczne można znaleźć w lokalnych przepisach.
• Okablowanie: Aby zachować klasę ochrony IP65, należy stosować kable i złącza odpowiednie do stosowania na zewnątrz.

4. Konfiguracja i instalacja

Prawidłowa instalacja ma kluczowe znaczenie dla optymalnej pracy i trwałości anteny EPNT-2. Postępuj zgodnie z poniższymi krokami.

4.1. Zawartość opakowania

Przed rozpoczęciem instalacji sprawdź, czy wszystkie elementy są obecne. (Uwaga: Dokładna zawartość opakowania nie jest szczegółowo opisana w dostarczonych informacjach o produkcie. Zazwyczaj obejmuje ona antenę, elementy montażowe i ewentualnie skróconą instrukcję obsługi).

4.2. Integracja routera

1. Otwórz obudowę: Ostrożnie zdejmij pokrywę obudowy EPNT-2. Szczegółowe instrukcje znajdziesz na rysunku 4.
2. Włóż router: Umieść kompatybilny router 4G/5G w wyznaczonym miejscu w obudowie. Upewnij się, że mieści się w maksymalnych wymiarach 185 x 145 x 45 mm³. Przykład znajduje się na rysunku 3.ample zainstalowanego routera.
3. Podłącz kable: Podłącz kable anteny wewnętrznej EPNT-2 do odpowiednich portów komórkowych i Wi-Fi w routerze. Upewnij się, że połączenia są bezpieczne.
4. Bezpieczny router: Użyj wszelkich dołączonych wewnętrznych mechanizmów montażowych lub pasków, aby pewnie zamocować router w obudowie.
5. Zamknij obudowę: Ostrożnie załóż pokrywę, upewniając się, że jest szczelnie zamknięta i spełnia normę IP65.

Rysunek 3: Wewnętrzne view obudowy EPNT-2, na której widać zainstalowany router i podłączony do wewnętrznych kabli antenowych.

Rysunek 4: Eksplodowany view ilustrujący zdjęcie pokrywy obudowy EPNT-2 w celu zainstalowania routera.

4.3. Montaż anteny

Urządzenie EPNT-2 zostało zaprojektowane z myślą o różnych opcjach montażu. Z tyłu urządzenia znajdują się zintegrowane uchwyty montażowe.

1. Wybierz lokalizację: Wybierz miejsce montażu, w którym będziesz mieć niczym niezakłócony widok na maszty telefonii komórkowej i punkty dostępu Wi-Fi.
2. Bezpieczne wsporniki: Przymocuj odpowiednie elementy montażowe (nie są one szczegółowo opisane, ale zazwyczaj są to uchwyty na słupy lub ściany) do wybranej powierzchni.
3. Montaż anteny: Zamocuj antenę EPNT-2 do elementów montażowych za pomocą zintegrowanych uchwytów z tyłu urządzenia. Upewnij się, że jest solidnie zamocowana i prawidłowo zorientowana, aby zapewnić optymalny odbiór sygnału.

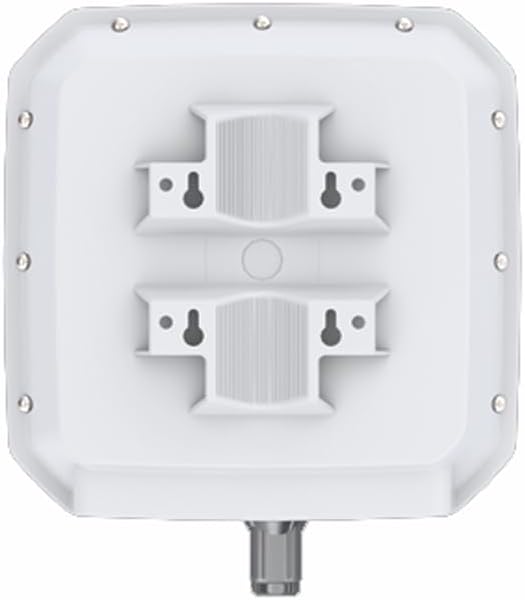

Rysunek 2: Tył view modelu Poynting EPNT-2, na którym widoczne są zintegrowane uchwyty montażowe zapewniające bezpieczną instalację.

4.4. Połączenia kablowe

Po zamontowaniu i zintegrowaniu routera należy podłączyć kable zewnętrzne.

• Moc: Podłącz zasilanie do zintegrowanego routera zgodnie z jego instrukcją.
• Ethernet: W razie potrzeby podłącz kabel Ethernet z portu LAN routera do infrastruktury sieciowej. Upewnij się, że wszystkie zewnętrzne przepusty kablowe są odpowiednio uszczelnione.

5. Instrukcja obsługi

Po zainstalowaniu i uruchomieniu urządzenia EPNT-2 ze zintegrowanym routerem, jego działanie jest sterowane głównie przez interfejs routera. Sama antena jest elementem pasywnym, zaprojektowanym w celu poprawy odbioru i transmisji sygnału.

1. Włączanie: Upewnij się, że zintegrowany router jest zasilany.
2. Konfiguracja routera: Uzyskaj dostęp do routera web interfejs lub aplikacja zarządzająca do konfiguracji ustawień komórkowych i Wi-Fi.
3. Monitorowanie sygnału: Monitoruj wskaźniki siły sygnału na routerze, aby sprawdzić optymalną orientację i wydajność anteny. W razie potrzeby delikatnie zmień położenie anteny, aby zmaksymalizować sygnał.

6. Konserwacja

Antena EPNT-2 została zaprojektowana tak, aby wymagała minimalnej konserwacji ze względu na swoją solidną konstrukcję i klasę ochrony IP65.

• Przeglądy okresowe: Okresowo należy sprawdzać antenę i elementy montażowe pod kątem oznak zużycia, uszkodzeń lub luźnych połączeń.
• Czyszczenie: Wyczyść zewnętrzną część obudowy miękką,amp Jeśli nagromadzi się brud lub zanieczyszczenia, wytrzyj je szmatką. Unikaj środków czyszczących o działaniu ściernym i rozpuszczalników.
• Integralność uszczelnienia: Upewnij się, że wszystkie przepusty kablowe i uszczelka obudowy pozostają nienaruszone, aby zapobiec przedostawaniu się wody.

7. Rozwiązywanie Problemów

Jeśli masz problemy z systemem antenowym EPNT-2, rozważ poniższe kroki rozwiązywania problemów:

• Brak sygnału/słaby sygnał:
  • Sprawdź orientację anteny względem masztów komórkowych.
  • Sprawdź wszystkie połączenia kablowe pod kątem dokręcenia i prawidłowego osadzenia.
  • Sprawdź, czy zintegrowany router jest włączony i prawidłowo skonfigurowany.
  • Sprawdź kable pod kątem uszkodzeń.
  • Sprawdź, czy karta SIM (jeśli dotyczy) jest prawidłowo włożona i aktywna w routerze.
• Łączność przerywana:
  • Sprawdź potencjalne źródła zakłóceń (np. inne urządzenia elektroniczne, duże przedmioty metalowe).
  • Upewnij się, że antena jest solidnie zamocowana i nie porusza się.
  • Sprawdź, czy oprogramowanie sprzętowe routera jest aktualne.
• Wnikanie wody:
  • Natychmiast odłącz zasilanie.
  • Sprawdź, czy uszczelka obudowy i przepusty kablowe nie są uszkodzone lub nie są nieprawidłowo uszczelnione.
  • W przypadku stwierdzenia uszkodzeń skontaktuj się z pomocą techniczną.

Aby uzyskać dalszą pomoc, zapoznaj się z instrukcją obsługi routera lub skontaktuj się z pomocą techniczną Poynting.

8. Specyfikacje

Szczegółowe dane techniczne anteny Poynting EPNT-2.

9. Gwarancja i wsparcie

Produkty Poynting zostały zaprojektowane z myślą o niezawodności i wydajności. Informacje o gwarancji można znaleźć w dokumentacji dołączonej do produktu lub na oficjalnej stronie Poynting. webAby uzyskać pomoc techniczną, skontaktuj się z obsługą klienta Poynting za pośrednictwem oficjalnych kanałów.

Producent: Poynting

Data pierwszej dostępności: 19 czerwca 2023 r.
