Instrukcja obsługi: Growatt SPF 6000 ES Plus Off-Grid Inverter

1. Wprowadzenie

This manual provides essential information for the installation, operation, and maintenance of your Growatt SPF 6000 ES Plus Off-Grid Inverter. Please read this manual thoroughly before installation and operation to ensure proper use and to prevent damage to the unit or injury to personnel. Keep this manual for future reference.

2. Informacje dotyczące bezpieczeństwa

OSTRZEŻENIE! W tej sekcji znajdują się ważne instrukcje bezpieczeństwa, których należy przestrzegać podczas instalacji i obsługi falownika. Nieprzestrzeganie tych instrukcji może spowodować poważne obrażenia ciała lub śmierć.

• Tylko wykwalifikowany personel powinien instalować i konserwować to urządzenie.
• Przed instalacją należy upewnić się, że wszystkie źródła zasilania są odłączone.
• Nie rozmontowuj falownika. Wewnątrz nie ma żadnych części, które mogłyby zostać naprawione przez użytkownika.
• Zapewnij prawidłowe uziemienie falownika.
• Do not operate the inverter in wet environments or near flammable materials.
• Sprawdź, czy objętość wejściowatage and current from the PV array and battery are within the inverter's specifications.

3. Zawartość opakowania

Po rozpakowaniu sprawdź, czy w opakowaniu znajdują się wszystkie wymienione poniżej elementy:

• Wechselrichter (Inverter)
• WiFi Dongle
• Instrukcja obsługi (ten dokument)

4. Koniec produktuview

The Growatt SPF 6000 ES Plus is a high-performance off-grid inverter designed for solar island systems, offering robust power conversion and smart management features.

4.1. Główne cechy

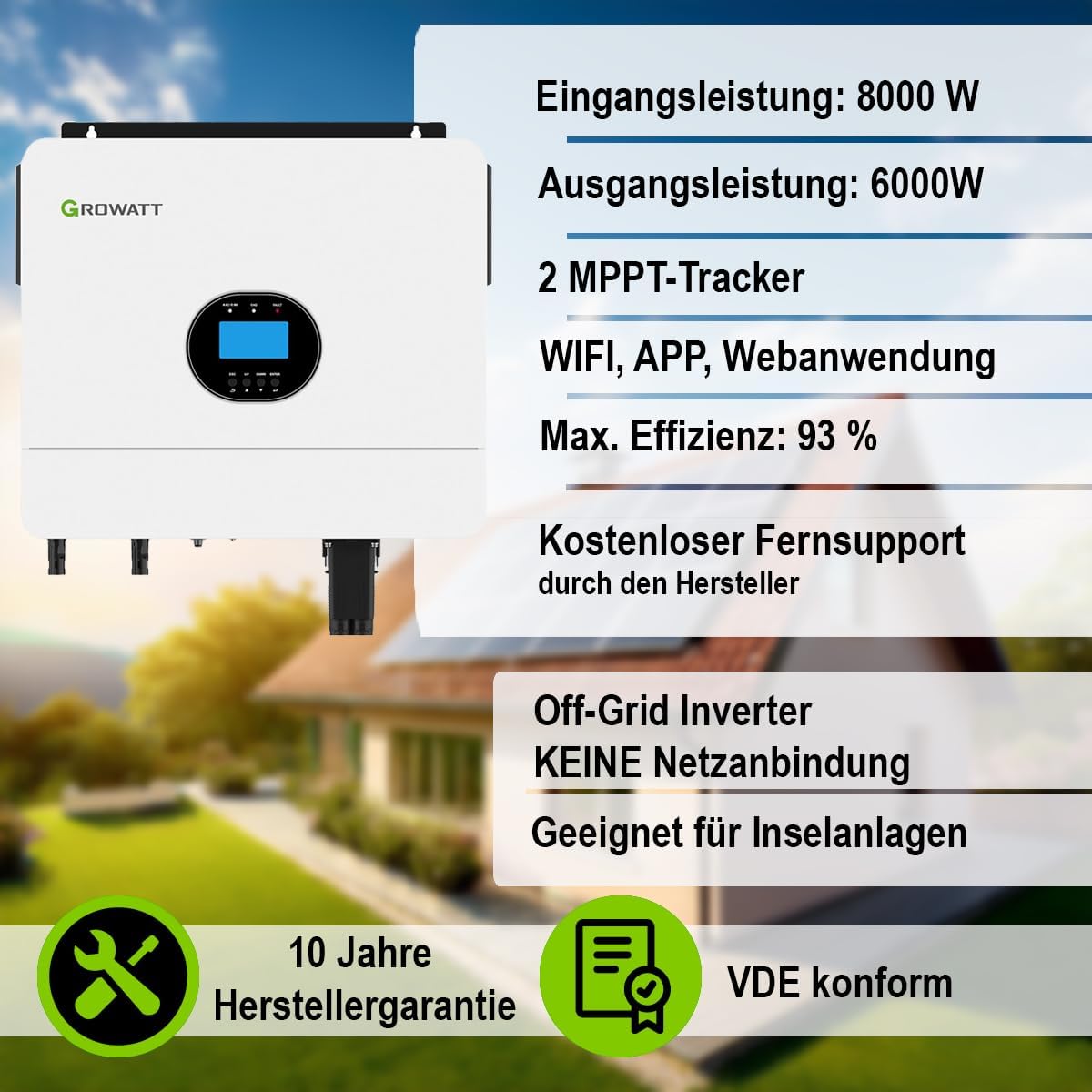

Rysunek 4.1: Podsumowanie kluczowych funkcji
An illustration of the inverter with an overlay detailing its main specifications: 8000W PV input, 6000W output, dual MPPT trackers, WiFi/App/Web monitoring, 93% max efficiency, free remote support, off-grid capability, and 10-year manufacturer warranty.

• High Yields: Offers 8000W PV input power and high performance with 93% efficiency.
• Skalowalność i elastyczność: Features two AC inputs with integrated transfer switch and supports parallel operation of up to 6 units for capacity expansion. Plug-and-play quick-connect PV terminals simplify installation.
• Intelligent and Reliable: Supports WiFi and GPRS remote monitoring, as well as timing charge and power control. Integrated dust protection set safeguards the inverter in harsh environments.

4.2. Elementy falownika

Rysunek 4.2: Panel przedni z góryview
This image shows the front of the Growatt SPF 6000 ES Plus inverter, featuring the display screen and control buttons for user interaction.

Rysunek 4.3: Połączenia na panelu tylnym
The rear panel of the inverter, displaying various connection terminals for PV input (PV1, PV2), AC input/output, battery, and communication ports (RS485, USB, WiFi/GPRS).

5. Konfiguracja i instalacja

Proper installation is crucial for the safe and efficient operation of your inverter. Please follow these general guidelines. For detailed wiring diagrams, refer to the full technical documentation.

5.1. Montaż falownika

• Wybierz odpowiednie miejsce: suche, dobrze wentylowane i chronione przed bezpośrednim działaniem promieni słonecznych i wilgocią.
• Należy zapewnić odpowiednią ilość miejsca wokół falownika, aby umożliwić właściwy przepływ powietrza i odprowadzanie ciepła.
• Mount the inverter vertically on a solid surface using appropriate mounting hardware.

5.2. Połączenia okablowania

Before making any electrical connections, ensure all power sources (PV array, battery, AC grid) are disconnected and secured against accidental re-connection.

1. Podłączenie akumulatora: Connect the battery bank to the inverter's battery terminals, observing correct polarity.
2. Podłączenie układu fotowoltaicznego: Connect the solar PV array to the designated PV input terminals (PV1, PV2). Ensure the PV voltage and current are within the inverter's operating range.
3. Podłączenie wejścia/wyjścia prądu przemiennego: Connect the AC grid (if applicable) and your loads to the respective AC input and output terminals.
4. Grunt: Upewnij się, że falownik jest prawidłowo uziemiony zgodnie z lokalnymi przepisami elektrycznymi.

5.3. Pierwsze uruchomienie

1. Once all connections are secure, switch on the battery breaker.
2. Włącz wyłącznik układu fotowoltaicznego.
3. Włącz wyłącznik wejściowy prądu przemiennego (jeśli jest podłączony do sieci/generatora).
4. Finally, switch on the inverter's power switch. The display should illuminate, indicating successful power-up.

6. Obsługa falownika

The inverter features a user-friendly display and control buttons for monitoring and configuration.

6.1. Wyświetlacz i przyciski

The LCD display provides real-time operational data. Use the navigation buttons (ESC, UP, DOWN, ENTER) to browse menus and adjust settings.

• ESC: Wyjdź z bieżącego menu lub wróć do poprzedniego ekranu.
• GÓRA DÓŁ: Poruszaj się po opcjach menu i dostosuj wartości.
• WCHODZIĆ: Potwierdź wybór lub wejdź do podmenu.

6.2. Remote Monitoring (WiFi/GPRS)

The included WiFi Dongle allows for remote monitoring via a dedicated app or web application. Follow the instructions provided with the WiFi Dongle for setup and connection to your local network.

• Download the official Growatt monitoring app.
• Register your inverter using the device ID.
• Monitor system performance, energy production, and consumption from anywhere.

7. Konserwacja

Regularna konserwacja zapewnia długowieczność i optymalną wydajność falownika.

• Czyszczenie: Periodically clean the exterior of the inverter with a soft, dry cloth. Do not use liquid cleaners.
• Ochrona przed kurzem: The inverter features an integrated dust protection set. Ensure it is kept clear of obstructions to maintain proper ventilation.
• Znajomości: Co roku należy sprawdzić wszystkie połączenia elektryczne pod kątem szczelności i oznak korozji.
• Środowisko: Upewnij się, że środowisko pracy mieści się w określonym zakresie temperatury i wilgotności.

8. Rozwiązywanie Problemów

W tej sekcji znajdziesz rozwiązania typowych problemów, które możesz napotkać. W przypadku problemów, których tutaj nie wymieniono, skontaktuj się z pomocą techniczną.

9. Specyfikacje

Detailed technical specifications for the Growatt SPF 6000 ES Plus Off-Grid Inverter.

Figure 9.1: Detailed Technical Datasheet
This image provides a comprehensive table of the inverter's technical specifications, including input/output parameters, charger details, and physical characteristics.

10. Gwarancja i wsparcie

The Growatt SPF 6000 ES Plus Inverter comes with a 10-letnia gwarancja producenta, underscoring confidence in its quality and reliability. This warranty ensures maximum security and protection for your investment.

For technical support, warranty claims, or further assistance, please contact HANTECH customer service through your point of purchase or refer to the official Growatt webwitryna zawierająca zasoby pomocy.
