LVYUAN 600W/1200W Pure Sine Wave Power Inverter User Manual

1. Wprowadzenie

The LVYUAN 600W/1200W Pure Sine Wave Power Inverter is designed to convert 12V DC power from your vehicle battery or other 12V DC sources into 230V AC household power. This inverter provides a pure sine wave output, which is essential for safely operating sensitive electronic devices. With a rated power of 600W and a peak power of 1200W, it is suitable for a variety of applications, including camping, road trips, and emergency power needs. It features two USB ports for charging mobile devices and an EU standard AC outlet.

2. Instrukcje bezpieczeństwa

Przed uruchomieniem falownika należy przeczytać i zrozumieć wszystkie instrukcje bezpieczeństwa. Nieprzestrzeganie tych instrukcji może spowodować porażenie prądem, pożar lub poważne obrażenia.

• Wentylacja: Upewnij się, że falownik znajduje się w dobrze wentylowanym pomieszczeniu. Nie blokuj wentylatora chłodzącego ani otworów wentylacyjnych.
• Środowisko suche: Do not expose the inverter to water, rain, snow, or spray. Operate only in dry conditions.
• Materiały łatwopalne: Do not operate the inverter near flammable materials, gases, or vapors.
• Prawidłowe uziemienie: Upewnij się, że falownik jest prawidłowo uziemiony zgodnie z lokalnymi przepisami elektrycznymi.
• Unikaj przeciążenia: Do not exceed the inverter's rated power output (600W continuous). Overloading can damage the inverter and connected devices.
• Prawidłowa polaryzacja: Always connect the inverter to the 12V DC power source with correct polarity (positive to positive, negative to negative). Reverse polarity can cause severe damage.
• Dzieci: Przechowywać falownik poza zasięgiem dzieci.
• Konserwacja: Do not attempt to open or modify the inverter casing. Wewnątrz nie ma żadnych części, które mogłyby być naprawiane przez użytkownika. Wszelkie prace serwisowe należy zlecać wykwalifikowanemu personelowi.

Image: The inverter features multiple built-in protections including overload, short circuit, over-temperature, reverse polarity, over-voltage, and low-voltage zabezpieczenie zapewniające bezpieczną pracę.

3. Zawartość opakowania

Sprawdź, czy w opakowaniu znajdują się wszystkie elementy:

• 1 x LVYUAN Pure Sine Wave Power Inverter (600W/1200W)
• 1 x adapter do zapalniczki samochodowej
• 2 x Battery Clips (Red and Black)
• 1 x Instrukcja obsługi (ten dokument)

Image: The package includes the inverter unit, battery clips for direct battery connection, and a car cigarette lighter adapter for vehicle power outlets.

4. Koniec produktuview

Familiarize yourself with the components and ports of your LVYUAN Power Inverter.

Image: This diagram highlights the key components of the inverter, including the battery voltage display, on/off switch, AC output socket, LED indicator, USB ports, positive and negative DC input terminals, and the cooling fan.

Panel przedni:

• Pojemność bateriitage Wyświetlacz: Pokazuje aktualną objętość wejściową DCtage.
• Przełącznik włączania/wyłączania: Włącza i wyłącza falownik.
• Gniazdo wyjściowe AC: EU standard 230V AC outlet.
• Wskaźnik LED: Indicates operational status or fault conditions.
• Porty USB: Dwa porty USB 5 V do ładowania kompatybilnych urządzeń.

Tylny panel:

• Port dodatni (czerwony): Connects to the positive terminal of the 12V DC power source.
• Port ujemny (czarny): Connects to the negative terminal of the 12V DC power source.
• Wentylator chłodzący: Aktywuje się automatycznie w celu rozproszenia ciepła podczas pracy.

5. Konfiguracja

Aby skonfigurować falownik, wykonaj następujące czynności:

5.1 Umieszczenie

• Place the inverter on a flat, stable surface.
• Ensure adequate ventilation around the inverter. Do not place it in an enclosed space or cover the cooling fan.
• Keep the inverter away from direct sunlight, heat sources, moisture, and corrosive materials.

5.2 Podłączanie do źródła zasilania prądem stałym 12 V

Choose the appropriate connection method based on your power requirements:

Method A: Using the Car Cigarette Lighter Adapter (for loads up to 150W)

1. Ensure the inverter's On/Off switch is in the "OFF" position.
2. Plug the car cigarette lighter adapter into the inverter's DC input terminals (matching red to positive, black to negative).
3. Insert the cigarette lighter plug into your vehicle's 12V cigarette lighter socket.

Method B: Using Battery Clips (for loads up to 600W)

1. Ensure the inverter's On/Off switch is in the "OFF" position.
2. Connect the red battery clip cable to the inverter's positive (+) terminal and the black battery clip cable to the inverter's negative (-) terminal. Tighten the terminal nuts securely.
3. Connect the red battery clip to the positive (+) terminal of your 12V battery.
4. Connect the black battery clip to the negative (-) terminal of your 12V battery.
5. Ensure all connections are firm and secure to prevent loose connections and sparking.

6. Instrukcja obsługi

Once the inverter is properly connected to a 12V DC power source:

1. Włączanie: Flip the On/Off switch on the inverter to the "ON" position. The LED indicator should light up, and the battery voltage display will show the input voltage.
2. Podłącz urządzenia prądu zmiennego: Plug your 230V AC devices into the AC output socket. Ensure the total power consumption of all connected AC devices does not exceed 600W.
3. Podłącz urządzenia USB: Plug your USB-powered devices into the USB ports for charging.
4. Monitor: Okresowo sprawdzaj pojemność akumulatoratage display to ensure the input voltage remains within a safe operating range (typically 11V-15V).
5. Wyłączone: When finished, first disconnect all AC and USB devices, then turn the inverter's On/Off switch to the "OFF" position. Finally, disconnect the inverter from the 12V DC power source.

Image: The inverter is suitable for various applications such as powering devices in an RV, during outdoor work, camping, or other outdoor activities, providing a stable pure sine wave output.

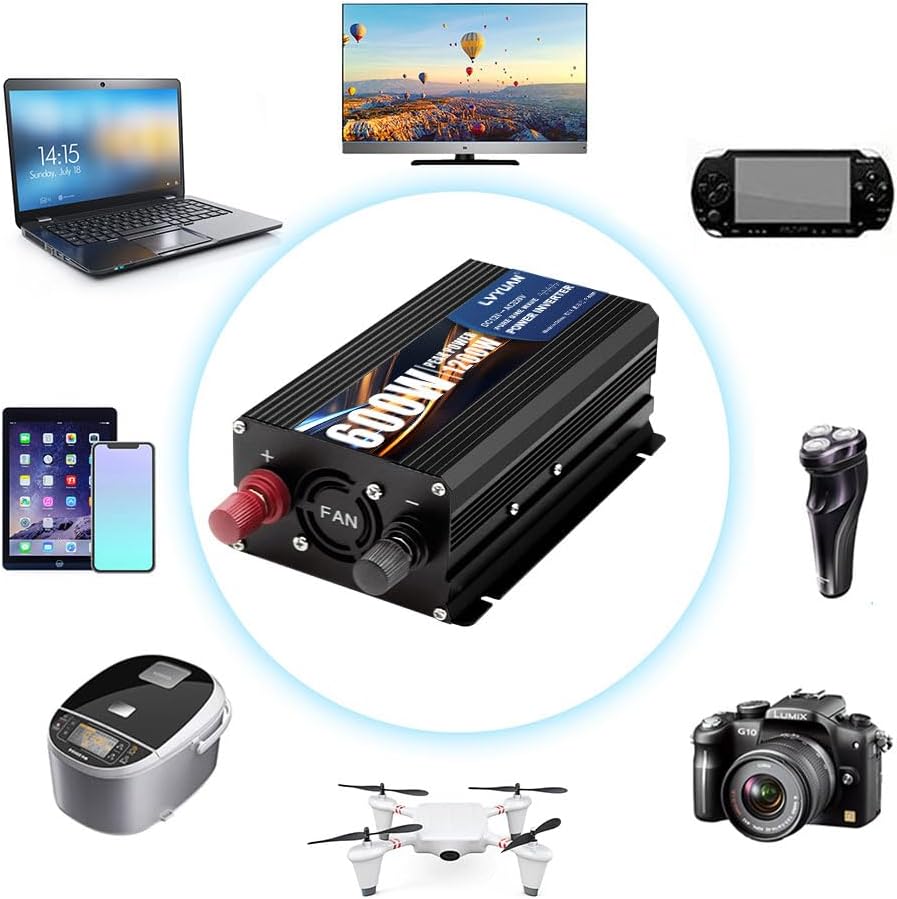

Image: This illustration demonstrates the wide range of devices that can be powered by the inverter, including laptops, televisions, smartphones, cameras, and small household appliances.

7. Konserwacja

Właściwa konserwacja gwarantuje długowieczność i niezawodną pracę falownika.

• Czyszczenie: Keep the inverter clean and free from dust and debris. Use a dry, soft cloth to wipe the exterior. Do not use liquid cleaners.
• Znajomości: Periodically check all electrical connections (battery clips, cigarette lighter adapter) to ensure they are tight and free from corrosion.
• Wentylacja: Ensure the cooling fan and vents are unobstructed. Clean any dust buildup from the fan blades and vents using compressed air if necessary.
• Składowanie: Jeśli falownik nie będzie używany przez dłuższy czas, należy go przechowywać w chłodnym i suchym miejscu, z dala od bezpośredniego światła słonecznego i ekstremalnych temperatur.

8. Rozwiązywanie Problemów

Jeśli napotkasz problemy z falownikiem, zapoznaj się z poniższymi typowymi problemami i rozwiązaniami:

Problem: No power output / Inverter does not turn on.

• Sprawdź połączenia: Ensure the inverter is securely connected to the 12V DC power source with correct polarity.
• Sprawdź pojemność bateriitage: Verify that the 12V battery has sufficient charge (typically above 11V). Recharge the battery if necessary.
• Check Inverter Switch: Make sure the On/Off switch is in the "ON" position.
• Sprawdź bezpieczniki: The inverter may have internal fuses. If you suspect a blown fuse, contact customer support. Do not attempt to replace fuses yourself.

Problem: Inverter shuts down / Fault indicator is on.

• Zabezpieczenie przed przeciążeniem: The total power consumption of connected devices exceeds 600W. Disconnect some devices to reduce the load.
• Ochrona przed przegrzaniem: The inverter is overheating. Disconnect devices, turn off the inverter, and allow it to cool down. Ensure proper ventilation and clear any obstructions from the cooling fan.
• Niska objętośćtage Ochrona: Wejście DC objtage is too low (e.g., battery is discharged). Recharge or replace the 12V battery.
• Ponad tomtage Ochrona: Wejście DC objtage is too high. Ensure the input source is a stable 12V DC.
• Zabezpieczenie przed zwarciem: A short circuit has occurred in the output. Disconnect all AC devices and check for faulty wiring or damaged appliances.
• Ochrona przed odwrotną polaryzacją: The DC input connections are reversed. Immediately disconnect and reconnect with correct polarity.

If the problem persists after attempting these solutions, please contact LVYUAN customer support.

9. Specyfikacje

10. Gwarancja i wsparcie

This LVYUAN Power Inverter comes with a 180-dniowa gwarancja Gwarancja obowiązuje od daty zakupu i obejmuje wady produkcyjne. Prosimy zachować dowód zakupu na wypadek roszczeń gwarancyjnych.

For technical support, troubleshooting assistance, or warranty inquiries, please contact LVYUAN customer service through the retailer where the product was purchased or visit the official LVYUAN webwitryna do informacji kontaktowych.
