1. Koniec produktuview
The LVYUAN 12V/24V Car Battery Charger (Model 40A-PRO black) is an intelligent automotive smart battery charger and maintainer designed for a wide range of battery types. It features multi-stage charging processes, including quick and trickle charging, to protect and optimize battery life. This charger is suitable for 12V/24V 4Ah-400Ah lead-acid batteries (AGM, GEL, SLA, VRLA, Calcium, Wet) and 12V LiFePO4 batteries.
Główne cechy obejmują:
- Wszechstronne ładowanie: Supports 12V/40A and 24V/20A fast charging.
- Inteligentny cyfrowy wyświetlacz LED: Provides real-time information on ambient temperature, voltage, aktualna i pozostała pojemność baterii.
- Kompleksowe zabezpieczenia: Includes short circuit, overcurrent, cooling system, reverse polarity, over-charge, low-voltage i ochrona przed przegrzaniem.
- Funkcja naprawy baterii: Activates and repairs deeply discharged batteries (0V start) and those not used for extended periods.
- Kompensacja temperatury: Optimizes charging performance for various climates.
Figure 1: The LVYUAN 40A-PRO black Smart Battery Charger with its included battery clamps.
2. Informacje dotyczące bezpieczeństwa
Przed użyciem ładowarki należy uważnie przeczytać wszystkie instrukcje. Nieprzestrzeganie tych instrukcji może spowodować porażenie prądem, pożar lub poważne obrażenia.
- Wentylacja: Podczas ładowania należy zapewnić odpowiednią wentylację. Akumulatory mogą wydzielać gazy wybuchowe.
- Ochrona oczu i skóry: Wear appropriate eye protection and gloves when working with batteries.
- Materiały łatwopalne: Keep the charger and battery away from open flames, sparks, and flammable materials.
- Biegunowość: Zawsze podłączaj ładowarkę do dodatniego (+) przewodu.amp to the positive (+) battery terminal and the negative (-) charger clamp to the negative (-) battery terminal. Reverse polarity can cause damage.
- Rozłączanie: Przed podłączeniem lub odłączeniem akumulatora należy odłączyć ładowarkę od zasilania sieciowego.amps.
- Dzieci i zwierzęta: Przechowuj ładowarkę i akumulator poza zasięgiem dzieci i zwierząt domowych.
- Uszkodzony sprzęt: Do not operate the charger if it has been dropped, damaged, or exposed to moisture.
- Zastosowanie wewnątrz: This charger is designed for indoor use. Avoid exposure to rain or excessive moisture.
Figure 2: The charger incorporates multiple safety protections including short-circuit, reverse-polarity, over-voltage, przeładowanie, niska głośnośćtage i ochrona przed przegrzaniem.
3. Zawartość opakowania
Sprawdź, czy w opakowaniu znajdują się wszystkie elementy:
- LVYUAN 12V/24V Car Battery Charger (Model 40A-PRO black)
- Bateria Clamps (czerwony dla dodatniego, czarny dla ujemnego)
- Instrukcja obsługi
4. Komponenty produktu i wyświetlacz
Familiarize yourself with the charger's components and the information displayed on its LED screen.
Rysunek 3: Koniecview of the charger's components and display.
4.1. Control Panel and Display Elements
- Wyświetlacz LED: Shows real-time charging status, including:
- Prąd (A): Displays the charging ampwymazać
- Tomtage (v): Pokazuje pojemność bateriitage.
- Battery Capacity (VOL%): Wskazuje szacowany poziom naładowania akumulatora.
- Temperatura otoczenia: Displays the current operating temperature.
- Typ baterii: Indicates the selected battery type (e.g., LiFePO4, GEL, AGM, STD).
- Tryb naprawy: Icon illuminates when repair function is active.
- Przycisk START/STOP: Rozpoczyna lub zatrzymuje proces ładowania.
- AMPPrzycisk S: Selects the charging current (10A/20A/40A for 12V, 10A/20A for 24V).
- Przycisk wyboru baterii: Cycles through compatible battery types (LiFePO4, GEL, AGM, STD).
- Przycisk trybu naprawy (długie naciśnięcie): Aktywuje funkcję naprawy baterii.
4.2. Komponenty fizyczne
- Uchwyt: Dla łatwego przenoszenia.
- Przycisk zasilania: Located on the side/rear to turn the unit on/off.
- Wentylator chłodzący: Automatically activates to dissipate heat when internal temperature exceeds 114°F/45°C.
- Wejściowy przewód zasilający: Connects the charger to an AC power outlet. Length: 52 inches (132 cm).
- Przewód wyjściowy Clip Cable: Connects to the battery terminals via red (positive) and black (negative) clamps. Length: 33 inches (84 cm).
Figure 4: Charger dimensions and cable lengths.
5. Konfiguracja i połączenie
Aby bezpiecznie podłączyć ładowarkę do akumulatora, wykonaj następujące czynności:
- Przygotuj baterię: Upewnij się, że zaciski akumulatora są czyste i nie mają śladów korozji.
- Podłącz dodatni Clamp: Dołącz CZERWONY (+) charger clamp do POZYTYWNY (+) zacisk akumulatora.
- Podłącz ujemny Clamp: Dołącz CZARNY (-) charger clamp do NEGATYWNY (-) zacisk akumulatora.
- Podłącz do zasilania: Plug the charger's input power cord into a standard AC power outlet.
- Włączanie: Turn on the charger using the power switch (if applicable). The LED display will illuminate.
Ważny: Zawsze podłączaj akumulatoramps before plugging the charger into the AC outlet, and disconnect the AC outlet before removing the clamps.
Rysunek 5: Prawidłowe podłączenie ładowarki do akumulatora pojazdu.
6. Instrukcja obsługi
6.1. Selecting Battery Type and Charging Current
After connecting the charger and powering it on, the display will show the current battery status. You may need to select the appropriate battery type and charging current:
- Wybór typu baterii: Press the "Battery Selection" button to cycle through the available battery types (LiFePO4, GEL, AGM, STD) until the correct type for your battery is displayed. Note: This charger is not compatible with 24V LiFePO4 batteries.
- Aktualny wybór: Naciśnij „AMPS" button to choose the desired charging current (10A, 20A, or 40A for 12V batteries; 10A or 20A for 24V batteries). The charger will automatically adjust the current based on the battery's state and selected voltage.
Figure 6: The charger supports various 12V/24V lead-acid batteries and 12V LiFePO4 batteries.

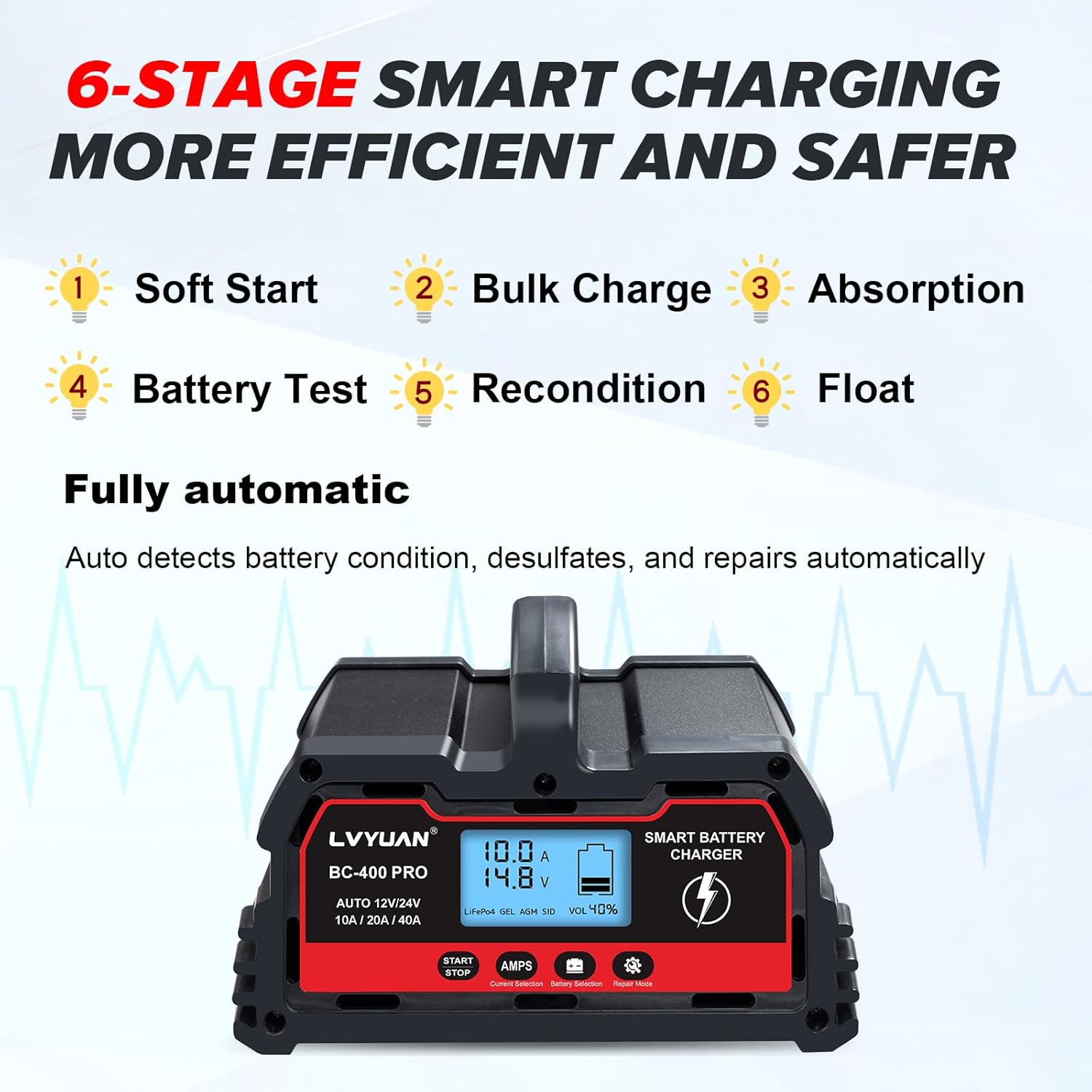

6.2. 6-StagInteligentny proces ładowania
The charger utilizes a fully automatic 6-stage charging process to ensure efficient and safe charging, and to prolong battery life:
- Miękki start: A gentle initial charge to prepare the battery.
- Ładunek zbiorczy: Charges the battery at the maximum selected current until it reaches approximately 80% capacity.
- Wchłanianie: Opłaty dekretoweasinprąd, aby naładować akumulator do 100% pojemności.
- Test baterii: Monitors the battery to ensure it holds a charge.
- Wyremontować: Specjalny tryb umożliwiający regenerację głęboko rozładowanych lub zasiarczonych akumulatorów.
- Platforma: Utrzymuje pełne naładowanie akumulatora przy niskim, stałym poziomie naładowaniatage, preventing overcharging. The charger automatically turns off when fully charged and restarts if the voltagkrople e.
Rysunek 7: 6-stage smart charging process for efficient and safe battery charging.
6.3. Tryb naprawy (start 0 V)
If a battery is deeply discharged (down to 0V) or has not been used for a long time, the repair mode can be used to attempt to revitalize it. Long press the "Repair Mode" button to activate this function. The charger will attempt to desulfate and repair the battery, allowing it to accept a charge again.
Figure 8: The charger's display indicating active repair mode.
6.4. Kompensacja temperatury
The charger features intelligent temperature compensation, optimizing charging parameters based on the ambient temperature. This ensures safe and effective charging in both hot and cold climates, preventing overcharging in summer and undercharging in winter.
Figure 9: Temperature compensation ensures optimal charging performance in varying climates.
7. Konserwacja
Proper maintenance ensures the longevity and optimal performance of your LVYUAN battery charger and the batteries it charges.
- Czyszczenie: Przed czyszczeniem odłącz ładowarkę od zasilania i akumulatora. Przetrzyj obudowę miękką, suchą ściereczką. Nie używaj rozpuszczalników ani środków czyszczących o właściwościach ściernych.
- Kontrola kabla: Regularly inspect the input power cord and output clip cords for any signs of damage, fraying, or exposed wires. Replace if damaged.
- Składowanie: Przechowuj ładowarkę w chłodnym i suchym miejscu, gdy nie jest używana. Kable utrzymuj w stanie schludnym i zwiniętym.
- Zaciski akumulatora: Ensure battery terminals are clean and free of corrosion before connecting the charger.
8. Rozwiązywanie Problemów
Jeśli masz problemy z ładowarką, zapoznaj się z poniższymi typowymi problemami i ich rozwiązaniami:
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Ładowarka nie włącza się. | No AC power, faulty outlet, or charger issue. | Check AC power connection. Test the outlet with another device. Ensure the charger's power switch is ON. |
| Ładowarka nie ładuje akumulatora. | Incorrect battery connection, wrong battery type selected, or deeply discharged battery. | Verify correct polarity of battery clamps. Ensure the correct battery type is selected on the charger. Try activating "Repair Mode" for deeply discharged batteries. |
| Display shows an error or warning. | Reverse polarity, over-temperature, short circuit, or other protection activated. | Sprawdź klasę bateriiamp connections for reverse polarity. Allow charger to cool down if it's hot. Disconnect and re-connect the battery. If the issue persists, contact support. |
| Charging current fluctuates significantly. | Normal operation for smart chargers, adjusting to battery state. | This is normal. The charger intelligently adjusts current based on the battery's charge stage and capacity to maintain battery health. |
If the problem persists after attempting these solutions, please contact LVYUAN customer support.
9. Specyfikacje
| Funkcja | Szczegół |
|---|---|
| Numer modelu | 40A-PRO czarny |
| Wejście Voltage | 100-240 V AC, 50/60 Hz (standard) |
| Objętość wyjściatage | 12 V prądu stałego, 24 V prądu stałego |
| Prąd ładowania (12V) | 10 A / 20 A / 40 A |
| Prąd ładowania (24V) | 10A / 20A |
| Zakres pojemności baterii | 4Ah - 400Ah |
| Kompatybilne typy baterii | Lead-Acid (AGM, GEL, SLA, VRLA, Calcium, Wet), 12V LiFePO4 |
| Funkcje ochronne | Short Circuit, Overcurrent, Reverse Polarity, Over-charge, Low-voltage, Przegrzanie |
| Układ chłodzenia | Built-in fan, activates above 114°F/45°C |
| Wymiary produktu | 6.88 x 7.87 x 4.5 cala (17.5 x 20 x 11.5 cm) |
| Waga przedmiotu | 3.7 funtów (1.68 kg) |
| Długość wejściowego przewodu zasilającego | 52 cali (132 cm) |
| Output Clip Cord Length | 33 cali (84 cm) |
10. Gwarancja i wsparcie
LVYUAN products are manufactured to high-quality standards. For information regarding warranty coverage, please refer to the warranty card included with your product or visit the official LVYUAN webstrona.
For technical support, troubleshooting assistance, or inquiries about your product, please contact LVYUAN customer service through the retailer where the product was purchased or via the contact information provided on the official LVYUAN webstrona.
