SHIMGE SH250A 1/2 HP Peripheral Pump User Manual

1. Wprowadzenie

This manual provides essential information for the safe and efficient installation, operation, and maintenance of your SHIMGE SH250A 1/2 HP Peripheral Pump. Please read these instructions carefully before using the pump and keep this manual for future reference. This pump is designed for transferring clean water, ideal for domestic applications such as boosting water from cisterns to storage tanks.

2. Instrukcje bezpieczeństwa

• Bezpieczeństwo elektryczne: Ensure the pump is connected to a properly grounded electrical outlet with the correct voltage (127V). Do not operate the pump with damaged cables or plugs. Disconnect power before any maintenance or installation.
• Bezpieczeństwo wody: Do not use the pump for flammable, corrosive, or explosive liquids. Ensure the pump is not submerged unless specifically designed for submersible use (this model is "Above the ground"). Prevent dry running, which can damage the pump.
• Instalacja: Install the pump in a well-ventilated area, protected from direct sunlight, rain, and freezing temperatures. Ensure stable mounting to prevent vibration.
• Dzieci i zwierzęta: Podczas pracy pompy należy trzymać dzieci i zwierzęta z dala od niej.
• Konserwacja: Naprawy powinny być wykonywane wyłącznie przez wykwalifikowany personel. Używaj wyłącznie oryginalnych części zamiennych.

3. Koniec produktuview

3.1 Główne cechy

• 1/2 Horsepower motor for efficient water transfer.
• Copper winding for enhanced durability and performance.
• Anti-blocking system to prevent impeller jams.
• 1-inch suction port for effective water intake.
• 1-inch discharge port for consistent water output.
• Brass impeller for corrosion resistance and longevity.

3.2 Specyfikacje techniczne

3.3 Diagram produktu

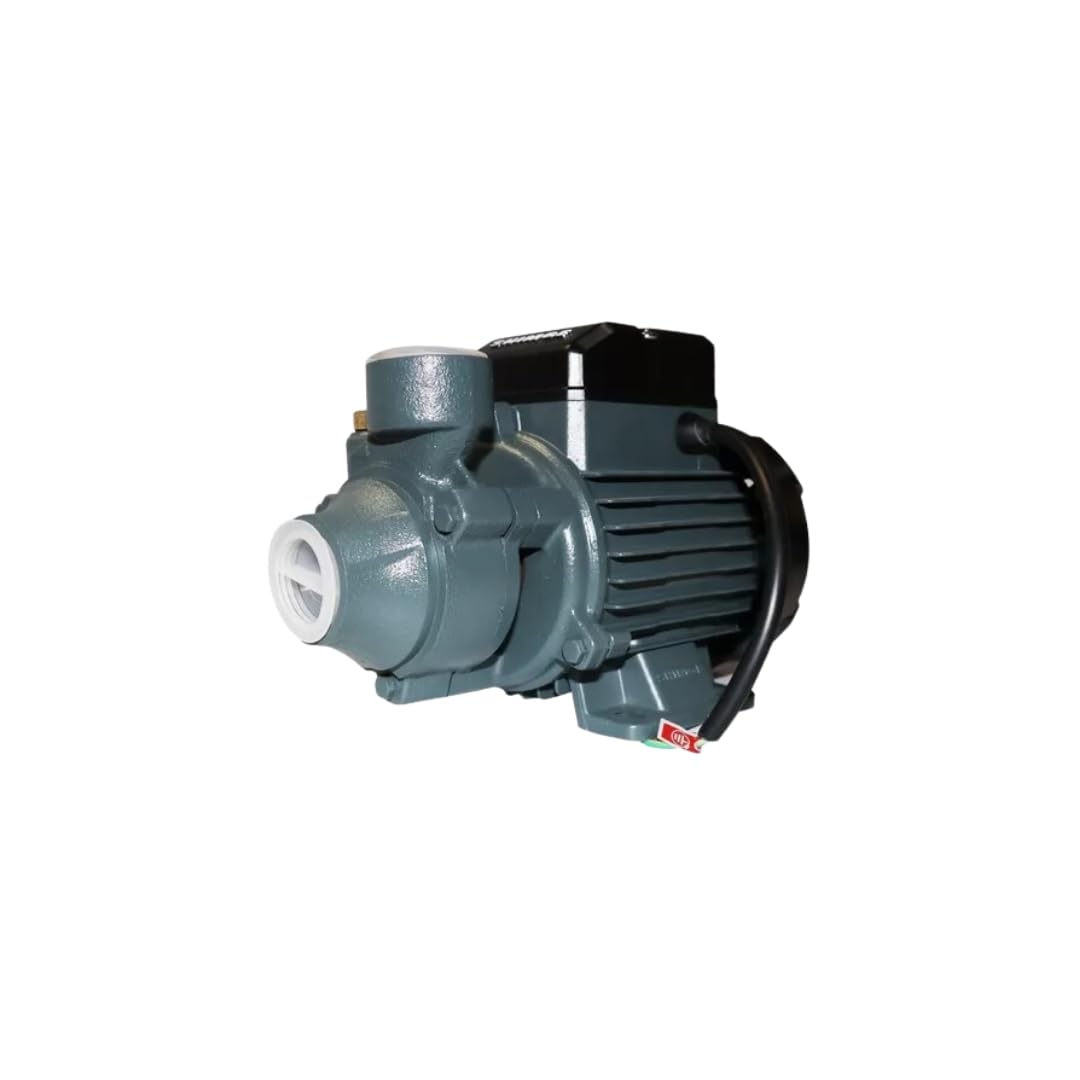

Image 1: SHIMGE SH250A Peripheral Pump. This image shows the compact design of the pump, highlighting its main body, motor housing, and the inlet/outlet ports. The green color of the pump is visible.

4. Konfiguracja i instalacja

1. Rozpakowywanie: Carefully remove the pump from its packaging. Inspect for any damage during transit.
2. Umieszczenie: Position the pump on a firm, level, and stable surface. Ensure it is close to the water source (e.g., cistern) and the destination (e.g., storage tank). The pump should be protected from weather elements.
3. Połączenia rurowe:
   • Connect a 1-inch suction pipe to the pump's inlet. Ensure the suction pipe is airtight to prevent air leaks, which can cause the pump to lose prime.
   • Connect a 1-inch discharge pipe to the pump's outlet.
   • Use appropriate fittings and sealants to ensure leak-free connections.
   • Na końcu rury ssącej w źródle wody zamontuj zawór stopowy z filtrem, aby zapobiec przedostawaniu się zanieczyszczeń do pompy i zapewnić odpowiednie zalewanie.
4. Zalewanie pompy: Before first use, or if the pump has run dry, it must be primed.
   • Locate the priming plug (usually on top of the pump housing).
   • Remove the priming plug and fill the pump casindokładnie opróżnij czystą wodą, aż się przeleje.
   • Dokładnie zakręć korek zalewowy.
5. Podłączenie elektryczne: Connect the pump's power cord to a grounded 127V electrical outlet. Ensure the circuit is protected by a suitable circuit breaker or fuse.

5. Instrukcja obsługi

1. Kontrola przed rozpoczęciem pracy:
   • Ensure all pipe connections are tight and leak-free.
   • Verify the pump is properly primed (filled with water).
   • Confirm the water source has sufficient water.
2. Uruchamianie pompy: Plug in the pump or turn on the power switch. The pump should start immediately.
3. Operacja monitorowania: Observe the pump for any unusual noises, vibrations, or leaks. Water should begin flowing through the discharge pipe.
4. Zatrzymanie pompy: Unplug the pump or turn off the power switch when water transfer is complete or if the water source runs dry. Avoid prolonged dry running.

6. Konserwacja

Regularna konserwacja zapewnia długowieczność i wydajną pracę pompy.

• Regularne czyszczenie: Utrzymuj zewnętrzną część pompy w czystości, bez kurzu i zanieczyszczeń.
• Sprawdź, czy nie ma wycieków: Periodically inspect all pipe connections for leaks. Tighten or re-seal as necessary.
• Zawór stopowy/sitko: Regularly check and clean the foot valve strainer in the water source to prevent blockages.
• Zimowanie (jeśli dotyczy): If the pump is in an area subject to freezing temperatures, drain all water from the pump and pipes to prevent damage from ice expansion. Store the pump in a warm, dry place.
• Kontrola wirnika: If flow rate decreases, the impeller may be partially blocked. Disconnect power, drain the pump, and inspect the impeller for debris.

7. Rozwiązywanie Problemów

8. Gwarancja i wsparcie

This SHIMGE SH250A Peripheral Pump comes with a 1-letnia gwarancja od daty zakupu. Niniejsza gwarancja obejmuje wady produkcyjne powstałe w normalnych warunkach użytkowania.

For warranty claims, repair services, maintenance, or to inquire about spare parts, please contact your authorized dealer or the manufacturer's customer support. Please have your purchase receipt and pump model number (SH250A) available when contacting support.

Note: The warranty does not cover damage caused by improper installation, misuse, neglect, unauthorized modifications, or natural disasters.
