Wstęp
Thank you for choosing JBL. This manual provides essential information for the proper installation, operation, and maintenance of your JBL 6TRFX55 6-inch triaxial car speakers. Please read this manual thoroughly before attempting installation or use to ensure optimal performance and safety.
Obraz: Przód view of the JBL 6TRFX55 6-inch triaxial car speaker.
Informacje dotyczące bezpieczeństwa
Podczas instalacji i obsługi należy zawsze przestrzegać następujących środków ostrożności:
- Disconnect the vehicle's battery negative terminal before starting any electrical work to prevent short circuits.
- Upewnij się, że wszystkie przewody są odpowiednio zaizolowane i zabezpieczone, aby zapobiec uszkodzeniom spowodowanym przez wibracje lub ostre krawędzie.
- Nie należy instalować głośników w miejscach, które mogłyby utrudniać obsługę pojazdu lub zakłócać działanie funkcji bezpieczeństwa.
- Podczas montażu należy używać odpowiednich narzędzi i sprzętu ochronnego.
- Jeśli masz wątpliwości co do jakiegokolwiek etapu procesu instalacji, skonsultuj się z profesjonalnym instalatorem.
- Avoid prolonged exposure to excessively loud audio, which can cause hearing damage.
Zawartość opakowania
Sprawdź, czy w przesyłce znajdują się następujące elementy:
- JBL 6TRFX55 6-inch Triaxial Car Speaker(s)
- Sprzęt montażowy (śruby, klipsy)
- Przewód głośnikowy (może się różnić w zależności od opakowania)
- Instrukcja obsługi (ten dokument)
Instalacja (konfiguracja)
Proper installation is crucial for optimal sound quality and speaker longevity. Follow these steps carefully.
1. Planowanie i przygotowanie
- Wybierz miejsce montażu: Ensure the chosen location in your vehicle can accommodate the speaker's dimensions (refer to the Specifications section). Common locations include door panels or rear deck.
- Sprawdź, czy nie ma przeszkód: Before cutting or drilling, verify there are no electrical wires, window mechanisms, or structural components behind the mounting surface.
- Zbierz narzędzia: You will need screwdrivers, wire strippers, crimpers, drill, appropriate drill bits, and safety glasses.
Image: Technical diagram illustrating the dimensions of the JBL 6TRFX55 speaker for accurate mounting and fitment.
2. Montaż głośników
- If replacing existing speakers, carefully remove the old speakers and any associated mounting brackets.
- If creating a new opening, use the provided template (if applicable) or the speaker's dimensions to mark the cutout area. Carefully cut the opening.
- Position the speaker in the opening. Ensure it fits snugly without excessive force.
- Dopasuj otwory montażowe i przymocuj głośnik za pomocą dołączonych śrub. Nie dokręcaj ich zbyt mocno.
Image: Straight-on front view of the JBL 6TRFX55 speaker, showing the cone and tweeter assembly.
3. Wiring the Speakers
- Identify the positive (+) and negative (-) terminals on the speaker and your vehicle's speaker wiring. The positive terminal is usually marked with a red color or a plus sign, while the negative is black or a minus sign.
- Podłącz przewód dodatni do swojego amplifier/head unit to the speaker's positive terminal.
- Connect the negative wire from your amplifier/head unit to the speaker's negative terminal.
- Upewnij się, że wszystkie połączenia są bezpieczne i właściwie zaizolowane, aby zapobiec zwarciom i utracie sygnału.

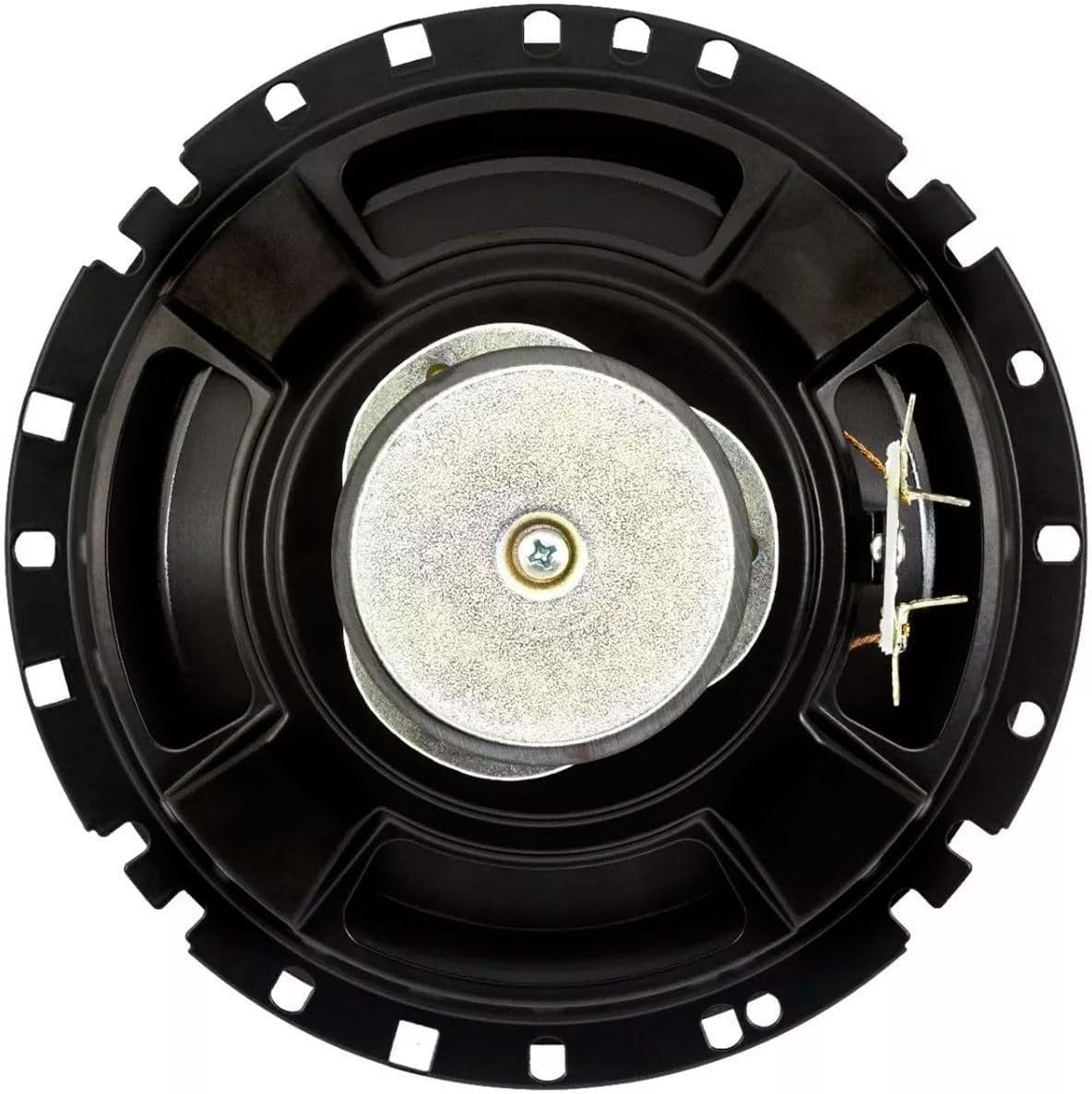

Obraz: Tył view of the JBL 6TRFX55 speaker, clearly showing the speaker terminals for wiring connections.
Działanie
Once installed, your JBL 6TRFX55 speakers are ready for use. Follow these guidelines for optimal performance:
- Początkowe uruchomienie: After installation, reconnect the vehicle battery. Turn on your car's audio system at a low volume.
- Test dźwięku: Gradually increase the volume and listen for clear, balanced sound from all speakers. Check for any distortion or unusual noises.
- Okres docierania: Allow a break-in period of several hours of normal listening before playing at high volumes. This allows the speaker components to loosen and perform optimally.
- Regulacja głośności: Avoid playing music at excessively high volumes for extended periods, as this can damage the speakers and your hearing. If you hear distortion, reduce the volume immediately.
- Wyrównanie: Adjust your head unit's or amplifier's equalizer settings to fine-tune the sound to your preference. Start with flat settings and make small adjustments.
Obraz: Przód view of the JBL 6TRFX55 speaker, displaying its peak power of 110W (220W per pair) and RMS power of 55W (110W per pair).
Konserwacja
Your JBL 6TRFX55 speakers require minimal maintenance to ensure long-lasting performance.
- Czyszczenie: Delikatnie przetrzyj kratki i otoczenie głośników miękką ściereczką.amp płótno. Unikaj stosowania ostrych środków chemicznych lub ściernych środków czyszczących.
- Kontrola: Okresowo sprawdzaj membrany i zawieszenia głośników, czy nie mają śladów uszkodzeń, rozdarć lub pogorszenia stanu.
- Kontrola połączenia: Upewnij się, że wszystkie połączenia przewodów są solidne i nie są skorodowane.
- Czynniki środowiskowe: While designed for automotive use, avoid exposing speakers to extreme moisture or direct sunlight for prolonged periods if possible.
Rozwiązywanie problemów
If you experience issues with your JBL 6TRFX55 speakers, refer to the following common problems and solutions:
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Brak dźwięku z głośnika | Loose or incorrect wiring; speaker damaged; amplifier/head unit issue. | Check all wiring connections for proper polarity and security. Test with another known-good speaker or audio source. Inspect speaker for visible damage. |
| Zniekształcony dźwięk | Volume too high; incorrect amplifier gain settings; damaged speaker; poor wiring. | Zmniejsz głośność. Sprawdź amplifier gain settings (should match head unit output). Inspect speaker for damage. Verify wiring integrity. |
| Słaby lub niezrównoważony dźwięk | Incorrect balance/fader settings; phase issue; low power. | Adjust balance/fader on head unit. Check speaker wiring for correct polarity (positive to positive, negative to negative). Ensure amplifier is providing adequate power. |
| Buczenie lub buczenie | Ground loop issue; interference from other electrical components; loose connections. | Ensure proper grounding of all audio components. Check for loose wiring. Reroute power and signal cables away from each other. |
If the problem persists after trying these solutions, contact JBL customer support or a qualified car audio technician.
Specyfikacje
Detailed technical specifications for the JBL 6TRFX55 6-inch triaxial car speaker:
- Model: 6TRFX55
- Typ głośnika: Głośnik samochodowy trójosiowy
- Rozmiar głośnika: 6 cali
- Obsługa mocy RMS: 55 Watts (110 Watts per pair)
- Obsługa mocy szczytowej: 110 Watts (220 Watts per pair)
- Waga przedmiotu: 1800 gramów (około 3.97 funta)
- Wodoodporny: NIE
- Średnica całkowita (A): 166 mm (6.54 cala)
- Mounting Cutout Diameter (B): 156 mm (6.14 cala)
- Głębokość montażu (C): 55 mm (2.17 cala)
- Średnica magnesu (D): 144 mm (5.67 cala)
- Total Depth (E): 60 mm (2.36 cala)
- GTIN (Globalny Numer Identyfikacji Handlowej): 07896359574179
- ASIN: B0CMHZL6TY
Gwarancja i wsparcie
JBL products are designed for durability and performance. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official JBL webZachowaj paragon jako dowód zakupu.
For technical support, troubleshooting assistance beyond this manual, or warranty claims, please contact JBL customer service through their official webstronę internetową lub dane kontaktowe znajdujące się na opakowaniu produktu.
Oficjalny JBL Webstrona: www.jbl.com
