Wstęp
Niniejsza instrukcja zawiera szczegółowe instrukcje dotyczące bezpiecznego i efektywnego montażu, obsługi i konserwacji baterii podtynkowej Hansgrohe DuoTurn E 75417000. Ten model charakteryzuje się kwadratowym kształtem i chromowanym wykończeniem, oferując precyzyjną kontrolę nad dwoma odbiornikami wody. Przed rozpoczęciem montażu lub użytkowania należy uważnie przeczytać wszystkie instrukcje. Zachowaj niniejszą instrukcję do wykorzystania w przyszłości.

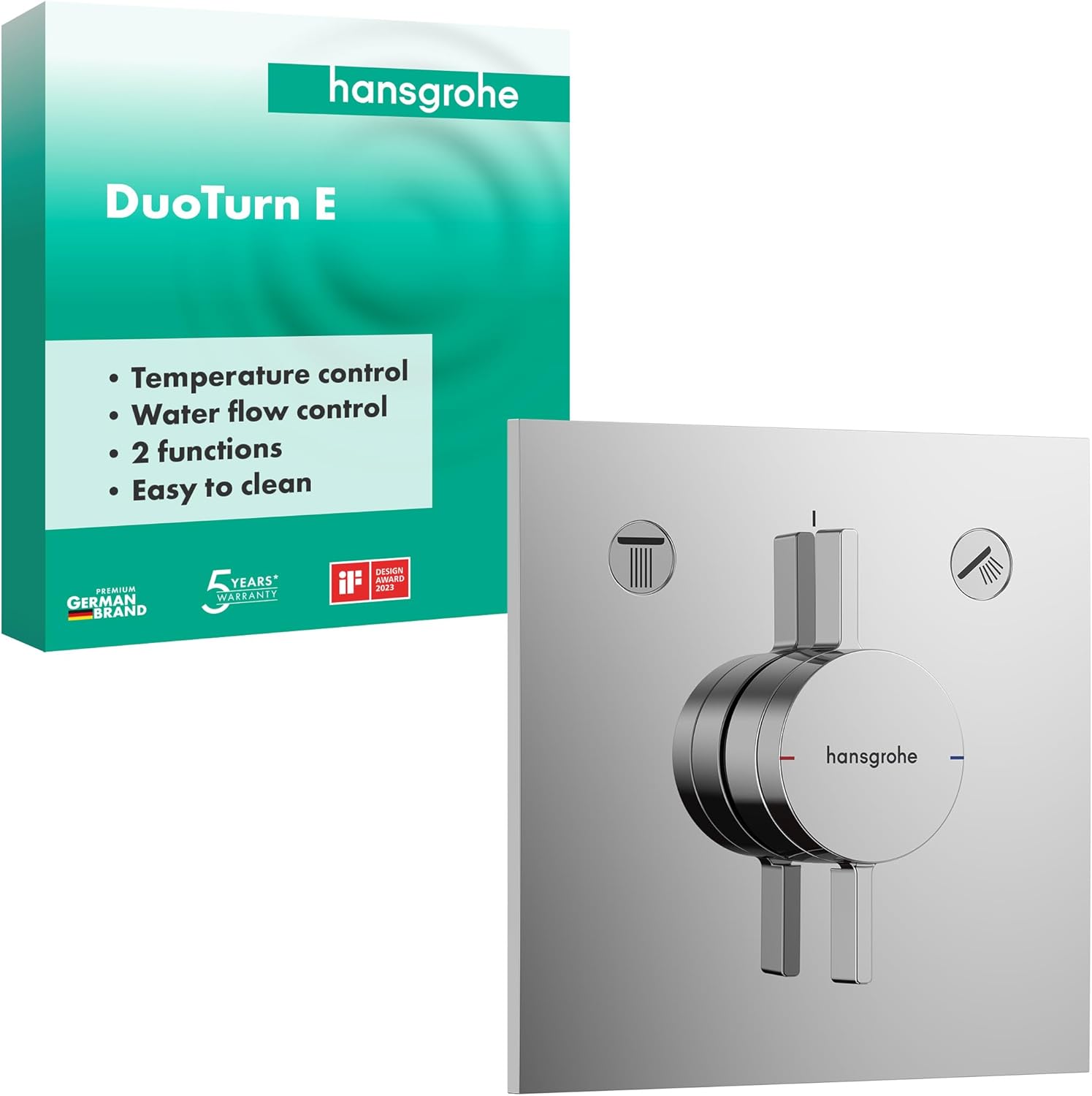

Rysunek 1: Bateria podtynkowa hansgrohe DuoTurn E 75417000 i jej opakowanie, na którym widoczne są najważniejsze cechy.
Rysunek 2: Seria DuoTurn E jest dostępna w różnych kolorach i wzorach. Niniejsza instrukcja dotyczy konkretnie kwadratowego, chromowanego modelu.
Informacje dotyczące bezpieczeństwa
- Przed instalacją lub konserwacją należy upewnić się, że wszystkie dopływy wody są wyłączone.
- Instalację musi wykonać wykwalifikowany fachowiec, zgodnie ze wszystkimi lokalnymi przepisami budowlanymi i dotyczącymi instalacji wodno-kanalizacyjnych.
- Chronić produkt przed temperaturami ujemnymi.
- Do napraw lub wymiany należy używać wyłącznie oryginalnych części zamiennych marki Hansgrohe.
- Ciśnienie robocze powinno wynosić od 1 do 10 barów.
Zawarte komponenty
W skład pakietu Hansgrohe DuoTurn E 75417000 wchodzą zazwyczaj:
- Jednostka mieszająca (rozeta i uchwyty)
- Blok funkcjonalny
- Materiał montażowy
- Instrukcja montażu (niniejsza instrukcja)
- Symbole przycisków dla różnych funkcji (np. mały deszcz, duży deszcz, prysznic ręczny, prysznic, wanna)
Ważna uwaga dotycząca instalacji: Podstawowy zestaw, a konkretnie Hansgrohe iBox universal 2 (nr części 01500180), to wymagany Do instalacji i jest sprzedawany oddzielnie. Przed zakupem koniecznie sprawdź dostępność tego komponentu w swoim regionie.asing lub podejmowania próby zainstalowania miksera, ponieważ dostępność w poszczególnych regionach może się różnić.
Konfiguracja i instalacja
Bateria hansgrohe DuoTurn E została zaprojektowana do montażu na równi z powierzchnią ściany, oferując ultrapłaską konstrukcję, która maksymalizuje przestrzeń w strefie prysznica lub wanny. Do prawidłowego montażu wymagany jest zestaw podstawowy hansgrohe iBox universal 2.
Kontrole przed instalacją
- Sprawdź, czy posiadasz zestaw hansgrohe iBox universal 2 (nr części 01500180) i jego szczegółową instrukcję montażu.
- Upewnij się, że przewody doprowadzające ciepłą i zimną wodę są dostępne i można je podłączyć do iBox.
- Sprawdź, czy wymiary wnęki ściennej są wystarczające do montażu iBox i miksera na równi z powierzchnią.
- Upewnij się, że ciśnienie robocze mieści się w zalecanym zakresie od 1 do 10 barów.
Kroki instalacji (powyżej)view)
- Instalacja iBox: Zamontuj Hansgrohe iBox universal 2 w pustce ściennej zgodnie z jego instrukcją. Ten element stanowi podstawę armatury.
- Połączenia hydrauliczne: Podłącz przewody doprowadzające ciepłą i zimną wodę do wyznaczonych wlotów w iBoxie. Następnie podłącz wyloty z iBoxa do dwóch wybranych odbiorników wody (np. prysznica górnego, prysznica ręcznego lub wylewki wanny).
- Zespół miksera: Po bezpiecznym zamontowaniu i podłączeniu iBox należy przymocować blok funkcyjny i widoczną jednostkę mieszającą (rozetę i uchwyty) do iBox.
- Zabezpieczanie i ustawianie: Przymocuj materiał montażowy i rozetę do ściany. Rozetę można regulować w zakresie +/- 3°, aby zapewnić idealne wyrównanie z płytkami lub powierzchnią ściany.
- Test szczelności: Przed uszczelnieniem ściany lub wykonaniem ostatecznych prac wykończeniowych należy przeprowadzić dokładną próbę szczelności, aby upewnić się, że wszystkie połączenia są wodoszczelne.
Rysunek 3: Bateria hansgrohe DuoTurn E wymaga iBox universal 2, aby zapewnić bezpieczny montaż na równi ze ścianą i minimalny wysięg od niej.
Rysunek 4: Ilustracja procesu ukrytej instalacji, pokazująca w jaki sposób bateria integruje się z iBox w ścianie.
Instrukcja obsługi
Bateria DuoTurn E została zaprojektowana z myślą o intuicyjnym i precyzyjnym sterowaniu przepływem i temperaturą wody dla dwóch podłączonych odbiorników.
Przepływ wody i wybór funkcji
Ten dźwignia górna Służy do sterowania przepływem wody i wyboru między dwiema połączonymi funkcjami. Obróć dźwignię, aby zwiększyć lub zmniejszyć przepływ wody. Aby przełączać się między dwiema funkcjami (np. deszczownicą a słuchawką prysznicową), przesuń dźwignię zgodnie z symbolami przycisków. Bateria łazienkowa jest wyposażona w różne symbole przycisków, takie jak „deszcz mały”, „deszcz duży”, „natrysk ręczny”, „natrysk” i „wanna”, które pozwalają na jednoznaczne oznaczenie wybranego wyjścia.
Kontrola temperatury
Ten dolny uchwyt Umożliwia precyzyjną regulację temperatury wody. Obróć uchwyt, aby uzyskać pożądaną temperaturę. Wysokiej jakości ceramiczny system mieszania zapewnia płynną i precyzyjną regulację temperatury, nawet przy użyciu namydlonych rąk.
Rysunek 5: Prezentacja wygodnej kontroli przepływu wody i wyboru funkcji mieszacza DuoTurn E.
Rysunek 6: Ergonomiczna konstrukcja miksera zapewnia trwałość i łatwą obsługę, nawet gdy jest mokry.
Konserwacja i pielęgnacja
Aby zachować walory estetyczne i funkcjonalność baterii hansgrohe DuoTurn E, należy przestrzegać następujących wskazówek dotyczących pielęgnacji:
- Regularne czyszczenie: Regularnie czyść powierzchnie chromowane miękką,amp szmatką i delikatnym, nieściernym środkiem czyszczącym.
- Unikaj silnych środków chemicznych: Nie należy używać środków czyszczących zawierających alkohol, kwas solny, kwas mrówkowy, kwas octowy lub kwas fosforowy, gdyż mogą one spowodować nieodwracalne uszkodzenia chromowanej powierzchni.
- Dokładnie wypłucz: Po umyciu należy dokładnie opłukać mikser czystą wodą, aby usunąć wszelkie pozostałości środków czyszczących.
- Powierzchnie suche: Wytrzyj mikser do sucha miękką, czystą ściereczką, aby zapobiec powstawaniu plam wodnych i zachować jego elegancki wygląd.
- Komponenty wewnętrzne: Ceramiczny system mieszania zaprojektowano z myślą o długotrwałej wytrzymałości i płynnej pracy, nie wymagając przy tym żadnych czynności konserwacyjnych ze strony użytkownika.
Rysunek 7: Czyszczenie chromowanej powierzchni miksera miękką szmatką w celu zachowania jej połysku.
Rozwiązywanie problemów
W przypadku problemów z baterią Hansgrohe DuoTurn E, zapoznaj się z poniższą tabelą, w której znajdziesz typowe problemy i możliwe rozwiązania. W przypadku skomplikowanych problemów zalecamy skorzystanie z pomocy fachowca.
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Brak przepływu wody lub znacznie obniżone ciśnienie. | Główne dopływy wody są wyłączone, perlator lub filtr jest zatkany, występuje przeszkoda w iBoxie lub instalacji wodno-kanalizacyjnej. | Sprawdź, czy główne doprowadzenie wody jest włączone. Wyczyść wszystkie dostępne filtry. Jeśli problem będzie się powtarzał, skonsultuj się z wykwalifikowanym hydraulikiem, aby sprawdził iBox i instalację hydrauliczną. |
| Temperatura wody jest zmienna, zbyt gorąca lub zbyt zimna. | Problemy z dopływem ciepłej/zimnej wody do iBox; nieprawidłowe ustawienie temperatury na mieszaczu. | Upewnij się, że zarówno dopływ ciepłej, jak i zimnej wody jest w pełni sprawny. Ostrożnie wyreguluj dolną temperaturę. Jeśli problem będzie się powtarzał, hydraulik może potrzebować sprawdzić połączenia iBox. |
| Wyciek wody z jednostki miksującej lub ściany. | Nieprawidłowa instalacja; uszkodzone uszczelki lub pierścienie uszczelniające; luźne połączenia wewnątrz iBoxa lub miksera. | Natychmiast zamknij dopływ wody, aby zapobiec dalszym szkodom. Skontaktuj się z wykwalifikowanym hydraulikiem w celu pilnej inspekcji i naprawy. |
| Trudności w nabyciu iBox universal 2 (nr części 01500180). | Dostępność produktu różni się w zależności od regionu geograficznego. | Skontaktuj się z działem obsługi klienta Hansgrohe lub lokalnym dystrybutorem Hansgrohe, aby uzyskać pomoc w wyborze odpowiedniego iBoxa dla Twojego regionu. Ten element jest niezbędny do instalacji. |
Jeśli podane czynności nie pomogą w rozwiązaniu problemu lub problem nie został wymieniony na liście, skontaktuj się z działem obsługi klienta firmy Hansgrohe lub wykwalifikowanym hydraulikiem.
Specyfikacje
| Funkcja | Szczegół |
|---|---|
| Marka | hansgrohe |
| Nazwa modelu | bateria hansgrohe DuoTurn E podtynkowa dla 2 odbiorników |
| Numer części | 75417000 |
| Identyfikator serii | DuoTurn E |
| Typ montażu | Montaż ścienny (podtynkowy) |
| Rodzaj wykończenia | Chrom |
| Tworzywo | Ceramiczne (do systemu mieszania wewnętrznego) |
| Kolor | Chrom |
| Liczba uchwytów | 1 (steruje przepływem/funkcją i temperaturą) |
| Liczba otworów | 1 |
| Styl | Kwadrat |
| Maksymalna szybkość przepływu | 31 litrów na minutę (przy 3 barach) |
| Ciśnienie robocze | od 1 do 10 barów |
| Waga przedmiotu | 1.21 kg (2.66 funta) |
| Wymiary produktu | 1.34 x 6.1 x 6.1 cala (ok. 34 x 155 x 155 mm) |
| Zalecane zastosowanie | Łazienka (baterie wannowe, prysznic) |
| Wymagany zestaw podstawowy | hansgrohe iBox universal 2 (nr części 01500180) |
Rysunek 8: Rysunek techniczny ilustrujący wymiary mieszacza DuoTurn E, ułatwiający planowanie instalacji.
Gwarancja i wsparcie
Gwarancja producenta
hansgrohe zapewnia 5-letnia dobrowolna gwarancja producenta Do baterii DuoTurn E 75417000. Niniejsza gwarancja obejmuje wady produkcyjne w normalnych warunkach użytkowania i serwisowania. Prosimy zachować oryginalny dowód zakupu na wypadek roszczeń gwarancyjnych.
Dostępność części zamiennych
Firma hansgrohe gwarantuje dostępność części zamiennych do armatury DuoTurn E nawet 15 lat po wycofaniu produktu z produkcji, wspierając w ten sposób długoterminową użyteczność produktu.
Obsługa klienta
W celu uzyskania pomocy technicznej, zapytania o gwarancję lub zakupu części zamiennych prosimy odwiedzić oficjalną stronę internetową firmy hansgrohe webWięcej informacji o produktach i ofercie Hansgrohe można znaleźć na stronie internetowej lub bezpośrednio w dziale obsługi klienta. Sklep hansgrohe na Amazon.
