Kompak KP-KGG39EI-DF Inverter Generator User Manual

1. Ważne informacje dotyczące bezpieczeństwa

Read and understand all safety precautions and instructions before operating this generator. Failure to follow these instructions can result in serious injury or death.

1.1 Zagrożenie tlenkiem węgla

• Generator exhaust contains carbon monoxide, a colorless, odorless, poisonous gas.
• Never operate the generator indoors or in poorly ventilated areas.
• Always ensure adequate ventilation when operating the generator outdoors.

1.2 Zagrożenie pożarowe

• Paliwo jest wysoce łatwopalne, a jego opary są wybuchowe.
• Tankuj w dobrze wentylowanym pomieszczeniu, z wyłączonym silnikiem i w chłodnym miejscu.
• Nie przepełniaj zbiornika paliwa.
• Trzymaj paliwo z dala od iskier, otwartego ognia, płomieni, płomieni zapłonowych, ciepła i innych źródeł zapłonu.

1.3 Zagrożenie porażeniem elektrycznym

• Nigdy nie używaj generatora w wilgotnych warunkach.
• Upewnij się, że generator jest prawidłowo uziemiony.
• Do not connect the generator to a building's electrical system unless an approved transfer switch has been installed by a qualified electrician.

2. Koniec produktuview

The Kompak KP-KGG39EI-DF is a portable inverter generator designed to provide reliable power. Familiarize yourself with its components before operation.

2.1 Generator Components

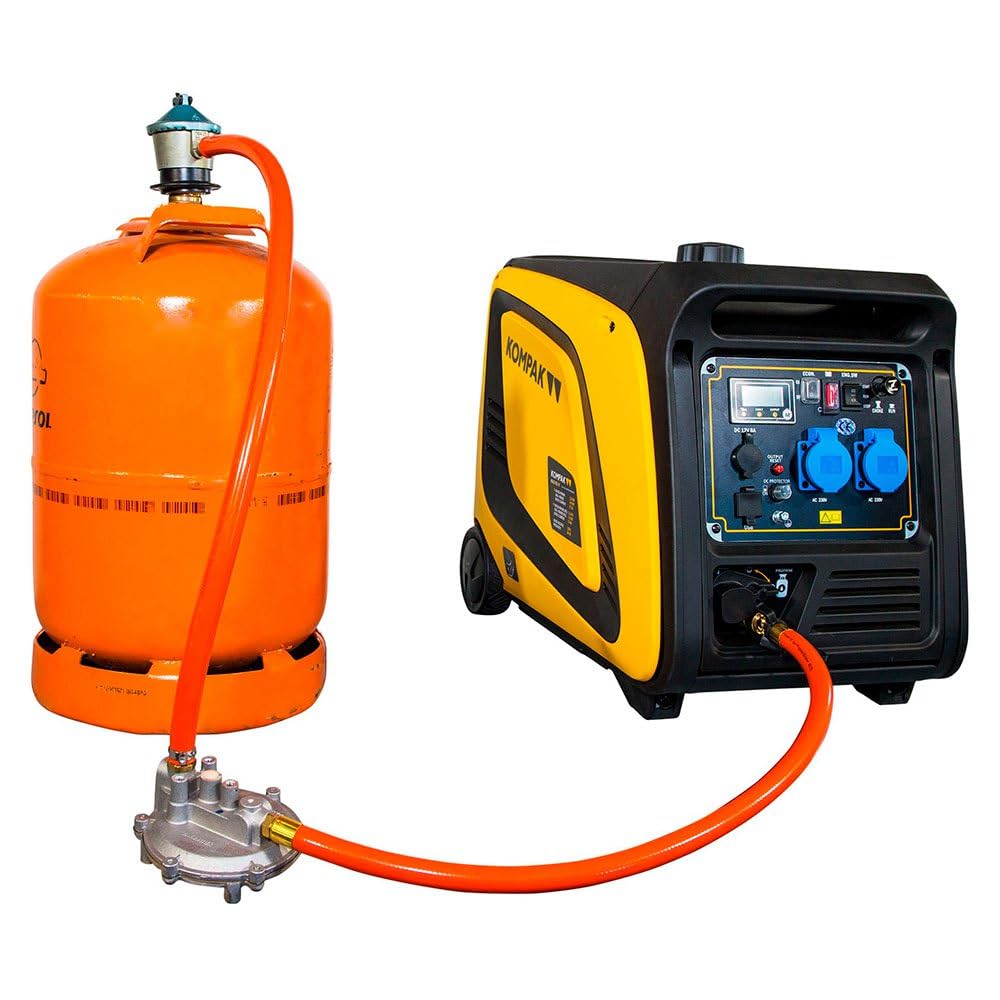

Rysunek 1: Ogólnie view of the Kompak KP-KGG39EI-DF Inverter Generator. This image shows the compact design, yellow and black casing, and the general layout of the unit, including the wheels and handle for portability.

Rysunek 2: Szczegółowy view of the control panel. This image highlights the various outlets (AC 230V, DC 12V 8A, USB), the digital display, ECO mode switch, engine switch (Start/Stop/Choke/Run), output reset button, and circuit protectors.

Rysunek 3: Tył view showing fuel and oil access points. This image displays the unleaded gasoline fuel cap, the propane connection point, and the location for engine oil filling and checking.

3. Konfiguracja

Before starting the generator for the first time, perform the following setup steps.

3.1 Rozpakowanie i kontrola

• Wyjmij generator z opakowania i sprawdź, czy nie uległ uszkodzeniu podczas transportu.
• Sprawdź, czy wszystkie akcesoria są obecne.

3.2 Dodawanie oleju silnikowego

1. Umieść generator na równej powierzchni.
2. Zdejmij korek wlewu oleju/wskaźnik poziomu oleju.
3. Add the recommended engine oil (e.g., SAE 10W-30) to the proper level. Do not overfill. Refer to the oil capacity in the Specifications section.
4. Ponownie dokładnie załóż korek wlewu oleju/bagnet.

3.3 Dodawanie paliwa

This generator can operate on unleaded gasoline or propane.

3.3.1 Gasoline Fuel

1. Upewnij się, że silnik jest wyłączony i zimny.
2. Otwórz korek wlewu paliwa.
3. Carefully pour fresh, unleaded gasoline (minimum 87 octane) into the fuel tank. Do not fill above the red indicator or the bottom of the filler neck.
4. Dokładnie zamknij korek wlewu paliwa.

3.3.2 Propane Fuel (LPG)

1. Upewnij się, że silnik jest wyłączony.
2. Connect the propane hose from a propane cylinder to the generator's propane inlet.
3. Sprawdź, czy wszystkie połączenia są szczelne, aby zapobiec wyciekom.

3.4 Uziemienie generatora

For safety, the generator must be properly grounded. Connect a heavy-gauge wire from the generator's ground terminal to an earth ground rod or other approved grounding method.

4. Instrukcja obsługi

Follow these steps for safe and efficient operation of your generator.

4.1 Lista kontrolna przed operacją

• Sprawdź poziom oleju silnikowego.
• Check fuel level (gasoline or propane).
• Sprawdź, czy wszystkie połączenia elektryczne są bezpieczne.
• Verify the generator is on a level, stable surface and in a well-ventilated area.

4.2 Starting the Engine (Gasoline)

1. Przekręć zawór paliwa do pozycji „ON”.
2. Set the engine switch to 'CHOKE' (for cold start) or 'RUN' (for warm start).
3. Mocno pociągnij za uchwyt rozrusznika ręcznego, aż silnik uruchomi się.
4. Once the engine starts, gradually move the engine switch from 'CHOKE' to 'RUN'.

4.3 Starting the Engine (Propane)

1. Ensure the propane cylinder valve is open.
2. Set the engine switch to 'CHOKE' (for cold start) or 'RUN' (for warm start).
3. Mocno pociągnij za uchwyt rozrusznika ręcznego, aż silnik uruchomi się.
4. Once the engine starts, gradually move the engine switch from 'CHOKE' to 'RUN'.

4.4 Podłączanie obciążeń elektrycznych

• Pozostawić silnik uruchomiony na kilka minut w celu ustabilizowania się.
• Plug in your appliances or extension cords into the appropriate AC or DC outlets.
• Nie przekraczać znamionowej mocy generatoratage.

4.5 Eco-Throttle Operation

The ECO mode switch, when engaged, automatically adjusts engine speed to match the load, improving fuel efficiency and reducing noise. For high-demand appliances, disengage ECO mode.

4.6 Zatrzymywanie silnika

1. Odłącz wszystkie obciążenia elektryczne.
2. Pozostawić silnik pracujący przez kilka minut bez obciążenia w celu jego ostygnięcia.
3. Turn the engine switch to the 'STOP' position.
4. If using gasoline, turn the fuel valve to 'OFF'. If using propane, close the propane cylinder valve.

4.7 Ochrona przed przeciążeniem

If the generator is overloaded, the overload indicator light will illuminate, and power output will stop. Disconnect some loads and press the 'OUTPUT RESET' button to restore power.

5. Konserwacja

Regularna konserwacja zapewnia optymalną wydajność i wydłuża żywotność generatora.

5.1 Harmonogram konserwacji

5.2 Checking Engine Oil

Ensure the generator is on a level surface. Remove the oil dipstick, wipe it clean, reinsert without screwing, then remove and check the oil level. Add oil if necessary.

5.3 Cleaning/Replacing Air Filter

Remove the air filter cover and element. Clean the element with warm, soapy water, rinse, and allow to dry completely. Replace if damaged or excessively dirty.

5.4 Kontrola świecy zapłonowej

Remove the spark plug and inspect for carbon buildup or wear. Clean or replace as needed. Ensure the gap is set correctly according to specifications.

5.5 Fuel System Maintenance (Storage)

For storage longer than 30 days, drain the gasoline fuel tank and carburetor to prevent fuel degradation. Alternatively, use a fuel stabilizer. For propane, simply close the cylinder valve and disconnect.

6. Rozwiązywanie Problemów

W tej sekcji znajdziesz informacje o typowych problemach i ich rozwiązaniach.

6.1 Silnik nie uruchamia się

• Brak paliwa: Check fuel level (gasoline or propane).
• Przełącznik silnika: Ensure it is in the 'RUN' or 'CHOKE' position.
• Niski poziom oleju: Check engine oil level. The generator has a low-oil shutdown feature.
• Świeca: Sprawdź, czy świeca zapłonowa nie jest zanieczyszczona lub uszkodzona.

6.2 Brak mocy wyjściowej

• Przeciążać: Disconnect loads and press the 'OUTPUT RESET' button.
• Wyłącznik obwodu: Sprawdź, czy któryś z wyłączników automatycznych nie zadziałał.
• Znajomości: Upewnij się, że wszystkie kable są bezpiecznie podłączone.

6.3 Engine Stops During Operation

• Niski poziom paliwa: Refuel the generator.
• Niski poziom oleju: Sprawdź i uzupełnij olej silnikowy.
• Przeciążać: Reduce load and restart.

7. Specyfikacje

Key technical specifications for the Kompak KP-KGG39EI-DF Inverter Generator.

8. Gwarancja i wsparcie

For warranty information, technical support, or to order replacement parts, please contact Kompak customer service. Refer to your purchase documentation for specific warranty terms and contact details.
