1. Wprowadzenie
This manual provides detailed instructions for the setup, operation, and maintenance of your BolyGuard BG310-M 4G Wireless Trail Camera. This device is designed for wildlife monitoring and outdoor surveillance, featuring 4G cellular connectivity for remote access to images and videos.
Zawartość opakowania
Before beginning, please verify that all items listed below are present in your package:
- BolyGuard BG310-M Trail Camera
- Antena
- Kabel USB
- Pasek montażowy
- Instrukcja obsługi

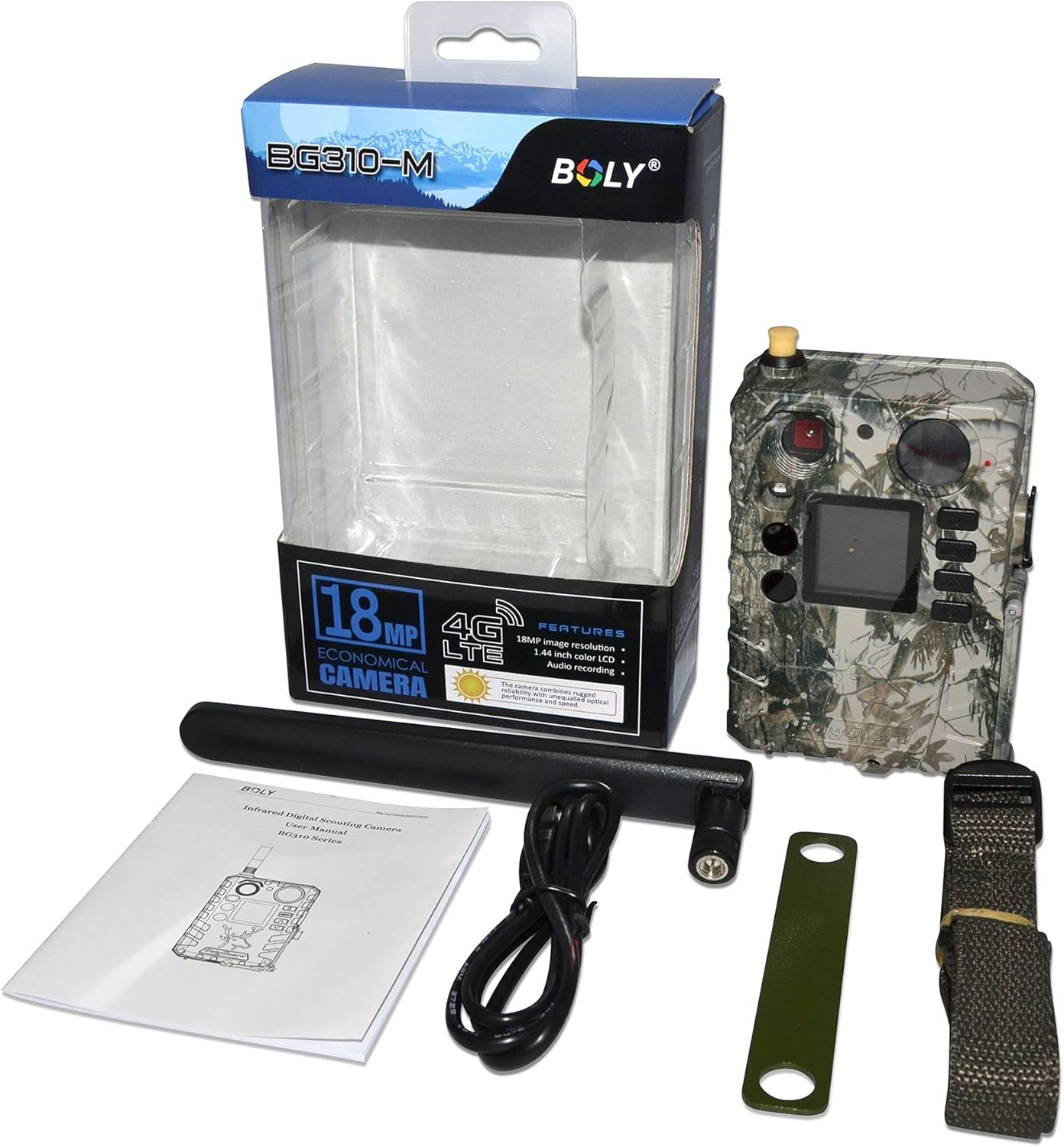

Rysunek 1.1: Zawartość opakowania. Displays all items included in the product package, ensuring users can verify they have received everything necessary for setup.
2. Informacje dotyczące bezpieczeństwa
Please read and understand all safety precautions before using this product. Failure to follow these instructions may result in injury or damage to the device.
- Do not immerse the camera in water beyond its IP65 rating.
- Use only recommended batteries and power sources.
- Trzymaj aparat z dala od ekstremalnych temperatur i bezpośredniego światła słonecznego przez dłuższy czas.
- Nie należy podejmować prób rozmontowania lub modyfikacji aparatu.
- Baterie należy utylizować zgodnie z lokalnymi przepisami.
3. Składniki produktu
Familiarize yourself with the various parts of your BolyGuard BG310-M camera:

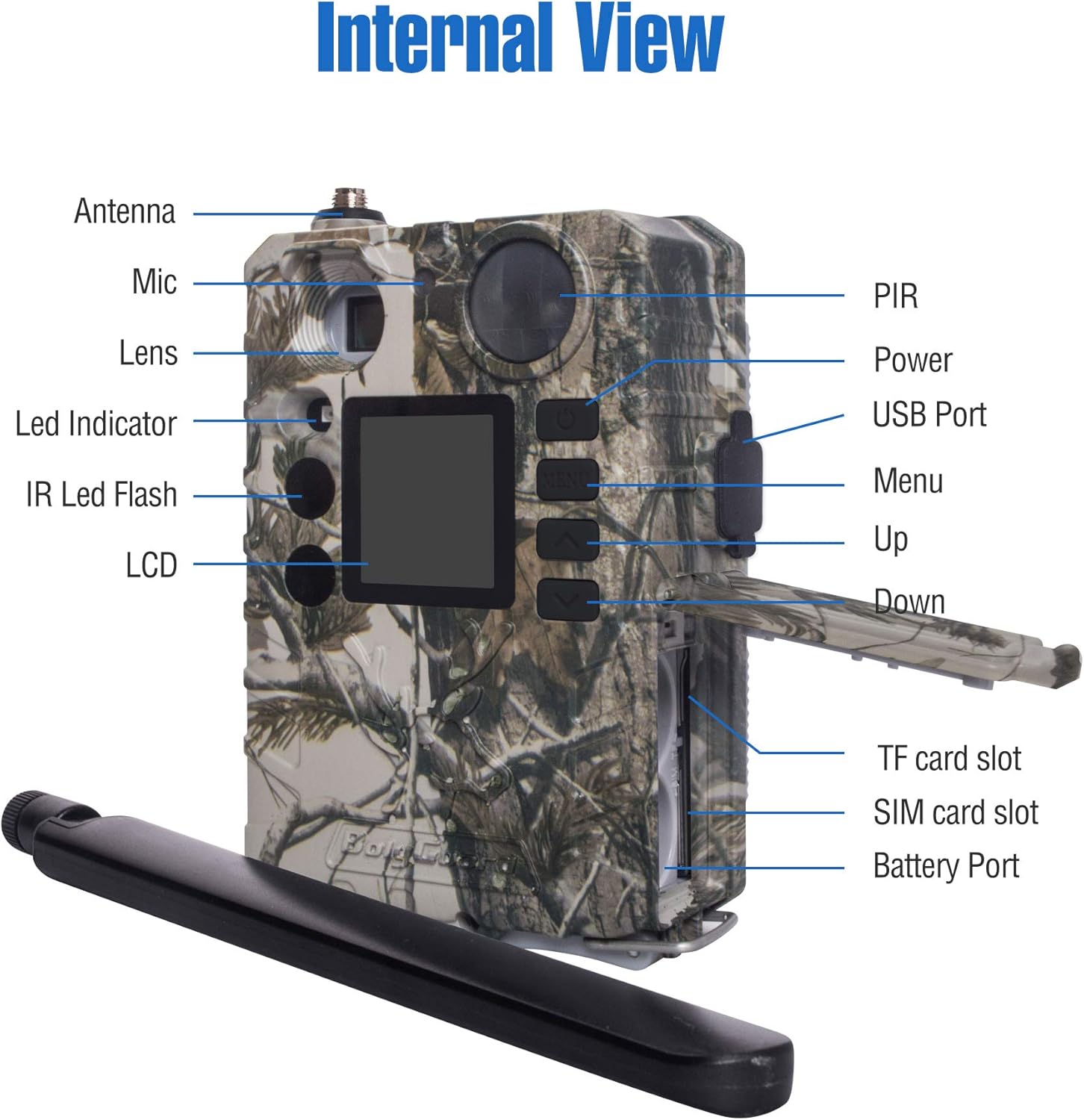

Rysunek 3.1: Wewnętrzne i zewnętrzne View. A detailed diagram identifying the key components and ports of the BG310-M camera, essential for setup and operation.
- Antena: Do komunikacji komórkowej 4G.
- Obiektyw: Przechwytuje obrazy i filmy.
- Czujnik PIR: Pasywny czujnik podczerwieni do wykrywania ruchu.
- IR LED Flash: 940nm no-glow infrared LEDs for night vision.
- Wyświetlacz LCD: 1.44-inch TFT screen for menu navigation and viewmedia.
- Przyciski sterujące: Menu, Up, Down, OK buttons for navigation.
- Port USB: Do podłączenia do komputera.
- Gniazdo karty TF: For inserting a MicroSD card (storage).
- Gniazdo karty SIM: For inserting a 4G SIM card (cellular data).
- Port baterii: For battery installation.
4. Przewodnik konfiguracji
Follow these steps to prepare your camera for use:
4.1. Zainstaluj baterie
- Otwórz komorę baterii.
- Włóż wymaganą liczbę baterii AA, zwracając uwagę na prawidłową polaryzację.
- Dokładnie zamknij komorę baterii.
4.2. Włóż kartę TF
- Locate the TF card slot.
- Insert a formatted MicroSD card (up to 32GB, Class 10 or higher recommended) into the slot until it clicks.
4.3. Włóż kartę SIM
The BG310-M supports 4G LTE connectivity. A compatible SIM card (e.g., AT&T or Verizon) is required for cellular functions.
- Znajdź gniazdo karty SIM.
- Insert an activated 4G SIM card into the slot.
4.4. Podłącz antenę
- Screw the provided antenna onto the antenna port at the top of the camera.
- Upewnij się, że jest solidnie zamocowany, ale nie dokręcaj go zbyt mocno.
Figure 4.1: Camera with Antenna. Przód view of the BolyGuard BG310-M 4G Wireless Trail Camera, showcasing its camouflage casing and attached antenna.
4.5. Initial Power On & Network Configuration
- Switch the camera to 'SETUP' mode.
- The camera will power on and display the main menu.
- Navigate to the 'Network' settings to configure your cellular connection. This may involve selecting your carrier and setting up APN details if not automatically detected.
- Download the Molnus Cloud App on your smartphone or access the web portal to link your camera for remote control and viewing.

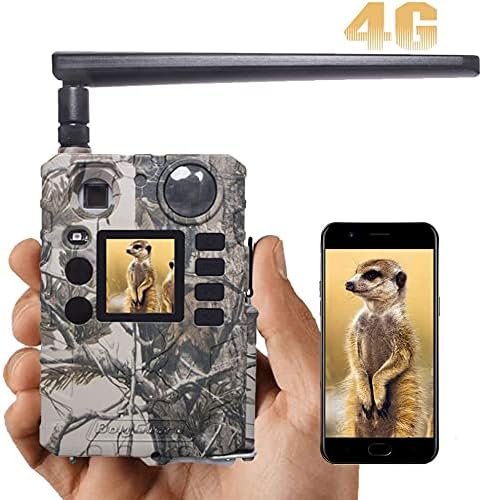

Figure 4.2: App Connectivity. This image illustrates the camera's cellular capability, showing a captured image on both the camera's screen and a connected smartphone via the Molnus app.
5. Instrukcja obsługi
5.1. Tryby aparatu
The BG310-M typically operates in three modes:
- OFF: Kamera jest wyłączona.
- USTAWIAĆ: Allows access to menu settings, viewing photos/videos, and manual testing.
- NA: Camera is active and will capture photos/videos based on its settings and motion detection.
5.2. Nawigacja po menu
Use the control buttons (MENU, UP, DOWN, OK) to navigate through the camera's settings. Common settings include:
- Tryb: Wybierz opcję Zdjęcie, Wideo lub Zdjęcie+Wideo.
- Rozmiar obrazu: Set photo resolution (e.g., 18MP, 12MP).
- Rozmiar wideo: Set video resolution (e.g., 720P).
- Interwał wyzwalania: Opóźnienie czasowe pomiędzy wykryciami.
- Wrażliwość: Adjust PIR sensor sensitivity.
- Upływ czasu: Enable time-lapse photography.
Figure 5.1: Image Resolution. Demonstrates the superior clarity of 18MP images compared to 12MP, highlighting the camera's high-resolution capture capability.
5.3. Robienie zdjęć i nagrywanie filmów
Once configured and switched to 'ON' mode, the camera will automatically capture images or videos when motion is detected within its 100ft detection range. The 0.7-second trigger speed ensures minimal delay.
Figure 5.2: Fast Trigger Speed. This image emphasizes the camera's fast 0.7-second trigger speed, capable of capturing quick movements.
5.4. Wizja nocna
The camera utilizes 940nm no-glow IR LEDs for discreet night vision, allowing it to capture clear images and videos in low-light conditions without disturbing wildlife.
Figure 5.3: 940nm No-Glow IR. Illustrates the effectiveness of 940nm no-glow infrared LEDs for discreet night vision, showing clear images of wildlife in both day and night conditions.
Video 5.1: Clear Night Video. This video showcases the BolyGuard BG310-M trail camera's night vision performance, capturing clear footage of a skunk in a backyard setting during nighttime.
5.5. Remote Monitoring (Molnus App/Web Portal)
Utilize the Molnus Cloud App or web portal to remotely view captured media, change camera settings, and receive real-time alerts. Ensure your camera has a strong 4G signal for optimal performance.
6. Konserwacja
Właściwa konserwacja gwarantuje długowieczność i optymalną wydajność kamery szlakowej.
- Czyszczenie: Gently wipe the lens and PIR sensor with a soft, dry cloth to remove dirt or smudges. Do not use abrasive cleaners.
- Wymiana baterii: Wymień baterie, gdy pojawi się wskaźnik niskiego poziomu naładowania baterii lub gdy wydajność urządzenia spadnie. Zawsze wymieniaj wszystkie baterie na raz na nowe tego samego typu.
- Zarządzanie kartami TF: Regularly format the TF card to prevent data corruption and ensure sufficient storage space. Back up important files przed formatowaniem.
- Ochrona przed warunkami atmosferycznymi: While the camera is IP65 waterproof, ensure all compartments (battery, SIM/TF card) are securely closed to maintain its water resistance, especially in harsh weather conditions.
Rysunek 6.1: Wodoodporność IP65. Shows the camera's IP65 waterproof design, ensuring reliable operation in various weather conditions like rain and snow.
7. Rozwiązywanie Problemów
Jeśli masz problemy z aparatem, zapoznaj się z poniższymi typowymi problemami i ich rozwiązaniami:
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Kamera nie włącza się | Niski poziom baterii lub jej rozładowanie; nieprawidłowa polaryzacja baterii. | Replace batteries with fresh ones, ensuring correct orientation. |
| Brak przechwyconych obrazów/filmów | TF card full or not inserted correctly; PIR sensor blocked; camera in 'OFF' or 'SETUP' mode. | Check TF card, ensure it's formatted; clear sensor path; switch to 'ON' mode. |
| Słaba jakość obrazu/wideo | Brudny obiektyw, słabe warunki oświetleniowe, nieprawidłowe ustawienia rozdzielczości. | Clean the lens; ensure adequate lighting or proper night vision settings; adjust resolution. |
| Brak połączenia komórkowego | SIM card not activated or incorrectly inserted; poor signal strength; incorrect APN settings. | Verify SIM card activation; reinsert SIM; check signal; configure APN settings manually if needed. |
| Camera not responding to app | No cellular connection; camera not linked to Molnus account; app issues. | Ensure cellular connection; verify camera is linked in Molnus; restart app/camera. |
8. Specyfikacje techniczne
| Funkcja | Specyfikacja |
|---|---|
| Model | BG310-M |
| Rozdzielczość obrazu | 18 MP (efektywna rozdzielczość zdjęć) |
| Rozdzielczość wideo | 720p, 1080p (Video Capture Resolution) |
| Łączność | 4G LTE Cellular, Wi-Fi (Wireless Communication Technology) |
| Wizja nocna | 940nm No-Glow IR LEDs, 100 Feet Range |
| Szybkość wyzwalania | Mniej niż 0.7 sekund |
| Zasięg wykrywania | 100 stóp |
| Pole View | 57 stopnia |
| Wyświetlacz | 1.44" TFT display |
| Stopień wodoodporności | IP65 (międzynarodowy stopień ochrony) |
| Źródło zasilania | Zasilany bateryjnie (wymagane baterie: tak) |
| Wymiary (dł. x szer. x wys.) | 4.99 x 2 x 2 cala |
| Waga przedmiotu | 1 funt |
| Zalecane zastosowanie | Game & Trail, Outdoor |
9. Gwarancja i pomoc techniczna
9.1. Gwarancja na produkt
BolyGuard offers a 2-Year Hassle-Free Guarantee for this product, exceeding the standard 1-year market warranty. This includes support and potential free replacements for manufacturing defects.
9.2. Obsługa klienta
For technical assistance, troubleshooting, or warranty claims, please contact BolyGuard customer service. Refer to the contact information provided on the product packaging or the official BolyGuard webna tej stronie znajdziesz najnowsze informacje dotyczące pomocy technicznej.
