Genmitsu LC-50 PLUS 10W Laser Engraver Instruction Manual

1. Wprowadzenie

Welcome to your new Genmitsu LC-50 PLUS 10W Laser Engraver. This manual provides essential information for the safe and efficient operation, assembly, usage, and maintenance of your device. Please read this manual thoroughly before operating the machine to ensure proper function and safety.

2. Informacje dotyczące bezpieczeństwa

Operating a laser engraver involves potential hazards. Adhere strictly to the following safety guidelines to prevent injury or damage.

• Ochrona oczu: Always wear appropriate laser safety goggles (OD4+ or higher) when the laser is active. Never look directly at the laser beam.
• Wentylacja: Operate the machine in a well-ventilated area to dissipate smoke and fumes produced during engraving/cutting.
• Zagrożenie pożarem: Obróbka laserowa może spowodować zapłon materiałów łatwopalnych. Trzymaj gaśnicę w pobliżu i nigdy nie zostawiaj maszyny bez nadzoru podczas pracy.
• Zgodność materiałów: Only engrave or cut materials approved for laser processing. Avoid reflective, transparent, or unknown materials.
• Dzieci i zwierzęta: Trzymaj dzieci i zwierzęta domowe z dala od obszaru operacyjnego.
• Awaryjny postój: Familiarize yourself with the location and function of the Emergency Stop button.
• Laser Shield Protection: The device includes a laser shield for added safety. Ensure it is properly installed before use.

3. Koniec produktuview

The Genmitsu LC-50 PLUS is a high-performance 10W compressed spot laser engraver and cutter, designed for precision and efficiency. Key features include:

• 10W Compressed Spot Laser Head: Provides high power and a fine laser spot for detailed engraving and efficient cutting.
• Zintegrowany system wspomagania powietrza: Enhances cutting performance by blowing away smoke and debris, resulting in cleaner cuts and increased efficiency.
• Szyny liniowe: Ensures higher stability and precision for consistent engraving and cutting results.
• X & Y-axis Tensioner: Allows for precise adjustment of timing belt tension, contributing to more accurate engraving.
• Wyłączniki krańcowe: Installed on both X and Y axes to prevent the laser module from colliding with boundaries, ensuring safe movement.
• Przycisk zatrzymania awaryjnego: Provides an immediate shutdown mechanism for safety.
• Raised Footpads: Optional accessories to increase working height for larger or cylindrical objects.

4. Montaż i konfiguracja

Follow these steps to assemble and set up your Genmitsu LC-50 PLUS laser engraver.

4.1 Rozpakowanie i montaż początkowy

1. Ostrożnie rozpakuj wszystkie elementy i sprawdź je na liście przewozowym.
2. Assemble the main frame according to the included quick start guide or detailed assembly instructions.
3. Zainstaluj moduł laserowy na pomostach.
4. Connect all cables securely, ensuring proper orientation.

4.2 X & Y-axis Tensioner Adjustment

The X & Y-axis tensioner design allows for precise adjustment of the timing belts, which is crucial for engraving accuracy. Refer to the detailed instructions video for visual guidance.

1. Locate the M5 screws on the side of the X and Y axes.
2. Loosen the No.1 screw slightly.
3. Adjust the No.2 screw to achieve the desired belt tension. The belt should be taut but not overly tight.
4. Tighten the No.1 screw to secure the tensioner.

4.3 Installing Raised Footpads (Optional)

If you need to engrave larger or cylindrical objects, install the Z-axis raised footpads to increase the working height by 35mm. The secure locking foot design allows for stable mounting.

5. Instrukcja obsługi

W tej sekcji opisano podstawowe czynności związane z obsługą grawerki laserowej.

5.1 Oprogramowanie i połączenie

1. Install compatible laser control software (e.g., LightBurn, LaserGRBL) on your computer.
2. Podłącz grawerkę do komputera przez USB.
3. Ensure the necessary drivers are installed and the software recognizes the device.

5.2 Przygotowanie i rozmieszczenie materiałów

1. Place the material to be engraved or cut securely on the working surface.
2. Ensure the material is flat and properly aligned.

5.3 Ogniskowanie lasera

Proper laser focus is critical for optimal engraving and cutting results. Follow the manufacturer's specific instructions for focusing the laser module.

5.4 Using the Air Assist System

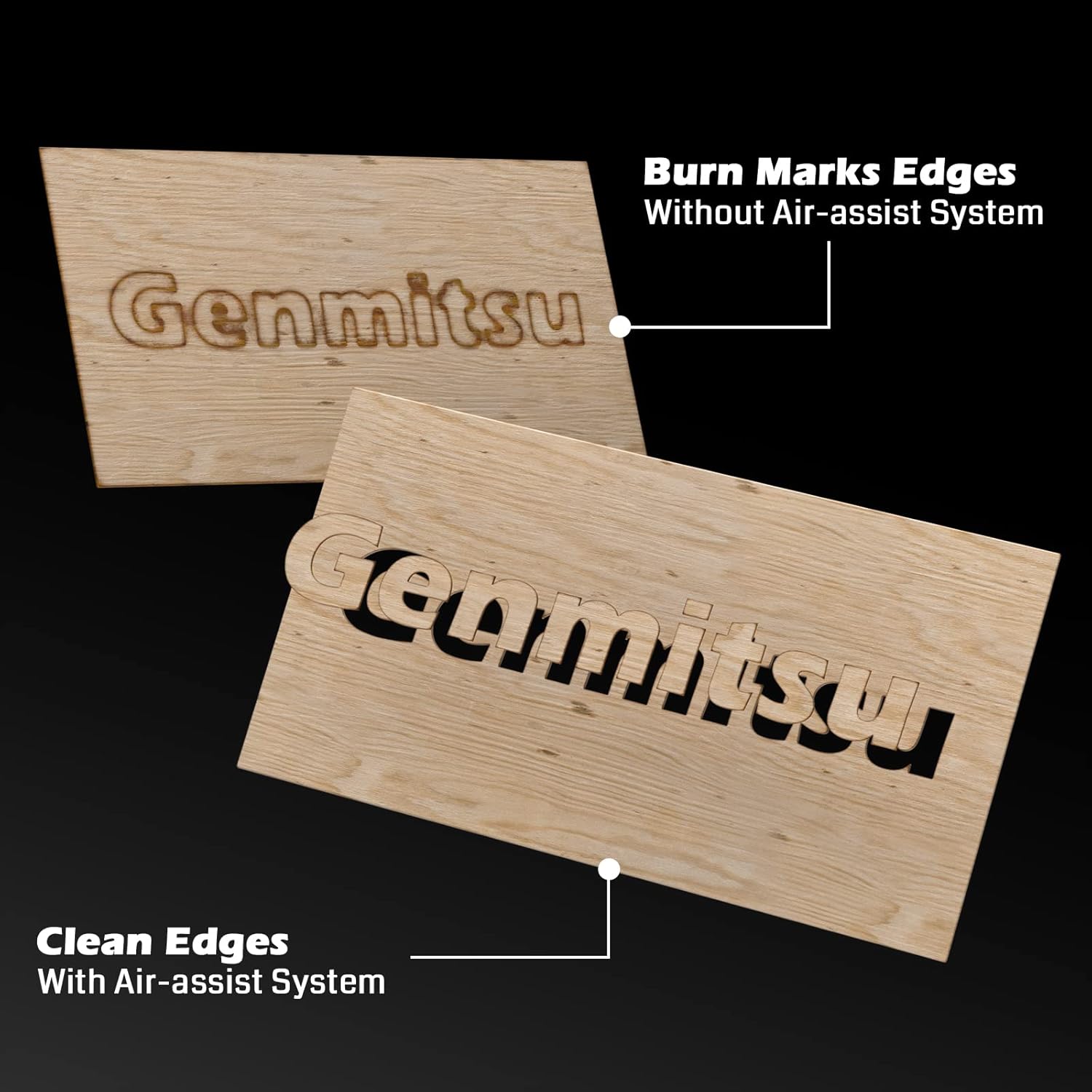

The integrated Air Assist System significantly improves cutting quality by clearing smoke and debris from the laser's path. Ensure the air pump is connected and activated for cutting operations, especially on materials like wood and acrylic.

5.5 Rozpoczęcie grawerowania/cięcia

1. Załaduj swój projekt file into the laser control software.
2. Set appropriate parameters (power, speed, passes) for your material.
3. Użyj Testuj ogień feature to confirm the laser's exact position before starting the job.
4. Initiate the job and monitor the process closely.

5.6 Materiały kompatybilne

The Genmitsu LC-50 PLUS is capable of engraving and cutting a wide range of materials, including but not limited to:

• Wood (e.g., basswood plywood up to 10mm)
• Acrylic (up to 5mm)
• Metal (for engraving/marking)
• Skóra
• Tkanina
• Papier/Tektura
• Guma
• Szkło (do grawerowania)

6. Konserwacja

Regularna konserwacja zapewnia długowieczność i optymalną wydajność grawerki laserowej.

• Wyczyść soczewkę lasera: Periodically clean the laser lens with a specialized lens cleaning solution and cloth to maintain laser power and focus.
• Clean Linear Rails: Keep the linear rails free from dust and debris. Lubricate them occasionally with appropriate lubricant as recommended by the manufacturer.
• Sprawdź paski: Inspect the timing belts for wear and tear. Ensure they are properly tensioned (refer to Section 4.2).
• Usuń zanieczyszczenia: Regularly remove any accumulated debris from the working area and around the laser module.

7. Rozwiązywanie Problemów

W tej sekcji omówiono często spotykane problemy i możliwe rozwiązania.

8. Specyfikacje techniczne

9. Gwarancja i wsparcie

Aby uzyskać informacje dotyczące gwarancji, pomocy technicznej lub zapytań serwisowych, zapoznaj się z oficjalną stroną Genmitsu webOdwiedź stronę internetową lub skontaktuj się bezpośrednio z działem obsługi klienta. Zachowaj paragon jako dowód zakupu.
