POWEROWL MY-C003
POWEROWL MY-C003 Universal Battery Charger User Manual
Model: MY-C003 | Brand: POWEROWL
1. Wprowadzenie
This manual provides essential instructions for the safe and efficient operation of your POWEROWL MY-C003 Universal Battery Charger. This intelligent charger is designed to accommodate various rechargeable battery types and sizes, offering convenient and reliable charging.
Zawartość opakowania:
- 1 x POWEROWL Universal Battery Charger (Model: MY-C003)
- 4 x POWEROWL C Rechargeable Batteries
- 1 x Micro USB Cable (power adapter not included)
- 1 x Instrukcja obsługi
Image 1.1: The POWEROWL MY-C003 Universal Battery Charger with four C-sized rechargeable batteries. The charger features eight individual charging slots and LED indicators above each slot.
2. Ważne instrukcje bezpieczeństwa
Please read all safety instructions carefully before using the charger. Failure to follow these instructions may result in electric shock, fire, or personal injury.
- This charger is designed exclusively for cylindrical Ni-MH/Ni-Cd and 3.7V Li-ion rechargeable batteries. Do not attempt to charge non-rechargeable batteries, as this may lead to explosion, rupture, or leakage.
- Always remove batteries from the charger once charging is complete. The battery slots are not intended for long-term battery storage when the charger is not in use.
- Do not expose the charger to water, moisture, or fire. Keep it in a dry environment.
- Do not allow children to operate the charger unsupervised.
- Avoid disassembling or modifying the charger. Unauthorized modifications can lead to hazards and void the warranty.
- Podczas ładowania należy zapewnić odpowiednią wentylację. Nie przykrywać ładowarki.
- If the charger or batteries become excessively hot during charging, discontinue use immediately and unplug the charger.
Zintegrowane zabezpieczenia:
The POWEROWL MY-C003 charger incorporates multiple safety features to ensure safe operation:
- Ochrona przed nadmiernym ładowaniem: Zapobiega przeładowaniu baterii.
- Zabezpieczenie nadprądowe: Zabezpiecza przed nadmiernym przepływem prądu.
- Zabezpieczenie przed zwarciem: Protects against short-circuit conditions.
- Ochrona przed przegrzaniem: Monitoruje i zapobiega przegrzaniu.
- Automatyczna kontrola baterii: Detects damaged or incompatible batteries.

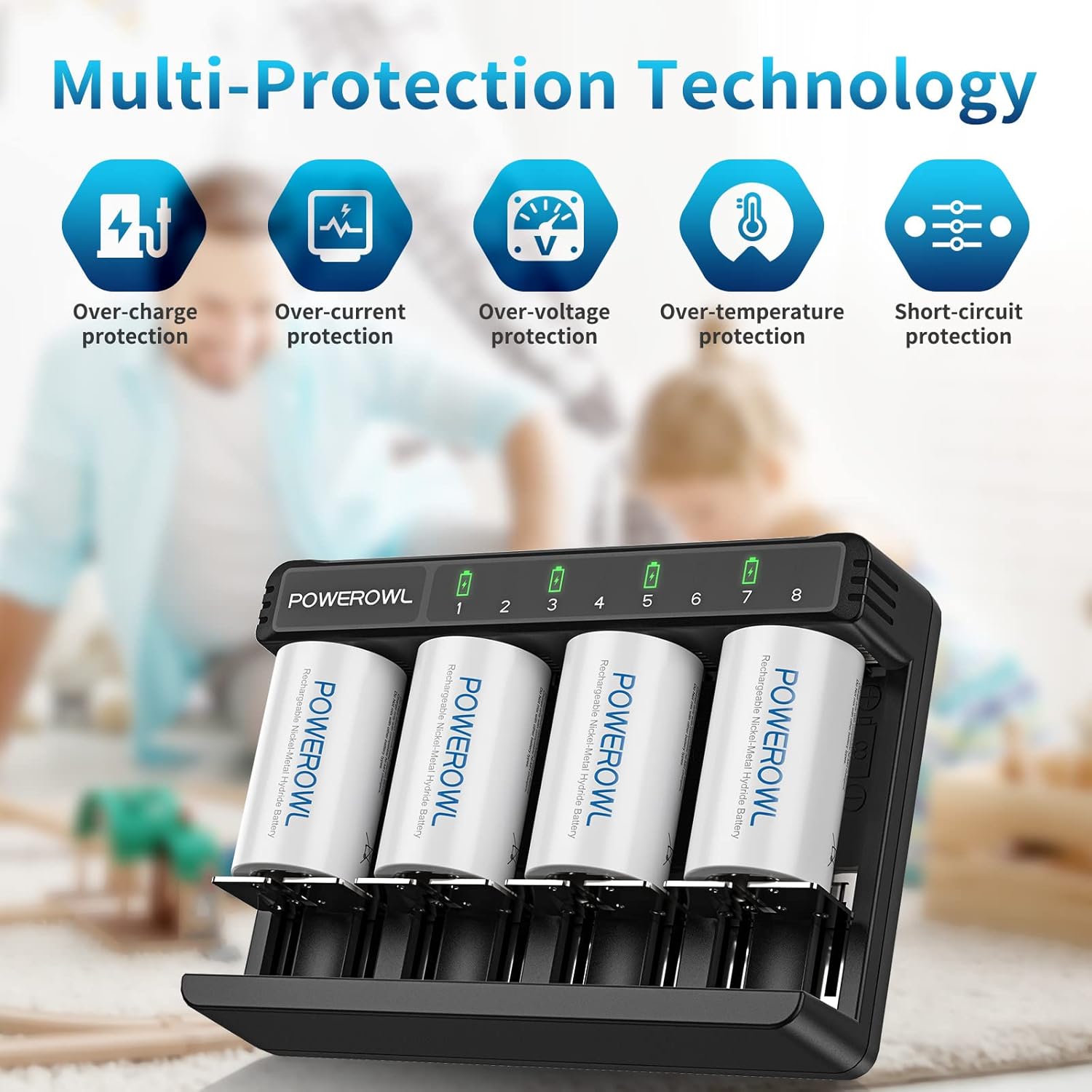

Image 2.1: Visual representation of the multi-protection technology integrated into the charger, including safeguards against over-charge, over-current, over-voltage, over-temperature, and short-circuit conditions.
3. Konfiguracja
Podłączanie ładowarki:
- Locate the Micro USB or Type-C input port on the back of the charger.
- Connect the provided Micro USB cable (or a compatible Type-C cable, not included) to the charger's input port.
- Connect the other end of the USB cable to a compatible 5V/2A USB power source (e.g., a USB wall adapter, computer USB port, or power bank). The charger requires a 5V/2A input for optimal performance.
- Once connected, the charger's indicator lights will briefly illuminate, indicating it is powered on and ready for use.
Image 3.1: The back of the product packaging, detailing the charger's model number (MY-C003), input (DC 5V=2A), and output specifications for various battery types. It also lists compatible battery sizes and types.
4. Instrukcja obsługi
Wkładanie baterii:
- Upewnij się, że ładowarka jest podłączona do źródła zasilania.
- Insert rechargeable batteries into the appropriate slots, observing the correct polarity (+ and - terminals). The charger has 8 bays for AA/AAA batteries and 4 larger slots for C/D/3.7V Li-ion batteries.
- Ładowarka automatycznie wykryje typ baterii i rozpocznie ładowanie.
Understanding the Smart Screen Indicators:
Each charging slot has an independent LED indicator to display the charging status:
- Czerwone światło: Oznacza, że bateria jest aktualnie ładowana.
- Zielone światło: Indicates that the battery is fully charged. The charger will automatically stop charging to prevent overcharging.
- Migające czerwone światło: Indicates that the battery is damaged or incompatible. Remove the battery immediately.
Image 4.1: The independent slot smart screen indicators on the POWEROWL charger. The image clearly shows the meaning of red (charging), green (fully charged), and flashing red (damaged battery) lights.
5. Kompatybilne typy baterii
The POWEROWL MY-C003 Universal Battery Charger is designed to charge a wide range of rechargeable batteries:
- Ni-MH / Ni-Cd Batteries: AA, AAA, C, D sizes.
- 3.7V Li-ion Rechargeable Batteries: 18650, 18500, 17670, 17650, 18490, 22650, 26650.
The charger features 8 bays for AA/AAA batteries and 4 larger slots specifically for C, D, and 3.7V Li-ion batteries.
Image 5.1: A diagram illustrating the physical dimensions and capacities of typical Size D (10000mAh) and Size C (5000mAh) rechargeable batteries.
Obraz 5.2: Examples of common household and electronic devices that can be powered by the rechargeable batteries compatible with this charger, such as drones, flashlights, and radios.
6. Konserwacja
Czyszczenie:
- Always unplug the charger from the power source before cleaning.
- Do czyszczenia zewnętrznej części ładowarki należy używać miękkiej, suchej ściereczki.
- Nie należy używać środków czyszczących o właściwościach ściernych ani rozpuszczalników, ani zanurzać ładowarki w wodzie.
- Utrzymuj gniazda ładowania w czystości, bez kurzu i zanieczyszczeń.
Składowanie:
- Przechowuj ładowarkę w chłodnym, suchym miejscu, z dala od bezpośredniego światła słonecznego i ekstremalnych temperatur.
- Ensure no batteries are left in the charger during storage.
7. Rozwiązywanie Problemów
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Ładowarka nie włącza się. | No power supply or faulty cable/adapter. | Upewnij się, że kabel USB jest prawidłowo podłączony do ładowarki i sprawnego źródła zasilania 5 V/2 A. Wypróbuj inny kabel USB lub zasilacz. |
| Battery not charging (no red light). | Incorrect battery insertion, non-rechargeable battery, or damaged battery. | Check battery polarity. Ensure the battery is rechargeable and compatible. If the light flashes red, the battery may be damaged. |
| Migające czerwone światło. | Damaged, incompatible, or short-circuited battery. | Remove the battery immediately. Do not attempt to charge damaged batteries. Replace with a new, compatible rechargeable battery. |
| Batteries getting hot during charging. | Normal heat generation, or potential issue with battery/charger. | Some heat is normal. If batteries become excessively hot, discontinue charging and remove them. Ensure proper ventilation. |
8. Specyfikacje
| Funkcja | Szczegół |
|---|---|
| Numer modelu | MÓJ-C003 |
| Wejście | DC 5V=2A (via Type-C or Micro USB) |
| Output (Ni-MH/Ni-Cd) | AA/AAA: 1.4V 1000mA x 8 C/D: 1.4V 1000mA x 4 |
| Output (3.7V Li-ion) | 4.2 V 1000 mA x 4 |
| Kompatybilne baterie | Ni-MH/Ni-Cd: AA, AAA, C, D 3.7V Li-ion: 18650, 18500, 17670, 17650, 18490, 22650, 26650 |
| Liczba gniazd | 8 (for AA/AAA) + 4 (for C/D/Li-ion) |
| Wymiary produktu | Wymiary 12 x 16 x 5 cm |
| Waga przedmiotu | 0.57 kilograma |
| Producent | Shenzhen Yameiyuan Technology Co., Ltd. |
| Certyfikaty | UL, CE, RoHS, UK CA (as indicated on packaging) |
9. Gwarancja i wsparcie
Informacje o gwarancji:
The POWEROWL MY-C003 Universal Battery Charger comes with a 24-miesięczna gwarancja od daty zakupu. Niniejsza gwarancja obejmuje wady produkcyjne i usterki powstałe w wyniku normalnego użytkowania. Prosimy zachować dowód zakupu na wypadek roszczeń gwarancyjnych.
Obsługa klienta:
For technical assistance, warranty claims, or any questions regarding your POWEROWL product, please contact the manufacturer or your retailer. Refer to the product packaging or the official POWEROWL webna tej stronie znajdziesz najbardziej aktualne dane kontaktowe.
