1. Wprowadzenie
Thank you for choosing a Whirlpool appliance. This user manual provides essential information for the safe and efficient use of your new TDLR 7221BS EU/N top-loading washing machine. Please read these instructions carefully before using the appliance and keep them for future reference. Proper installation, operation, and maintenance will ensure optimal performance and longevity of your washing machine.
2. Informacje dotyczące bezpieczeństwa
Aby zminimalizować ryzyko pożaru, porażenia prądem lub obrażeń ciała, należy zawsze przestrzegać podstawowych zasad bezpieczeństwa podczas korzystania z urządzeń elektrycznych.
- Bezpieczeństwo elektryczne: Upewnij się, że urządzenie jest podłączone do prawidłowo uziemionego gniazdka o odpowiednim napięciu.tage (220 Volt). Do not use extension cords or adapters. Unplug the machine before cleaning or performing any maintenance.
- Bezpieczeństwo wody: Upewnij się, że węże dopływowe i spustowe są solidnie podłączone, aby zapobiec wyciekom. Nie używaj urządzenia w przypadku wycieku wody.
- Bezpieczeństwo dzieci: Trzymaj dzieci i zwierzęta domowe z dala od urządzenia podczas pracy. Nie pozwalaj dzieciom bawić się elementami sterującymi.
- Instalacja: Urządzenie należy zainstalować na stabilnej, równej powierzchni. Przed użyciem należy usunąć wszystkie śruby transportowe.
- Materiały łatwopalne: Do not wash items that have been cleaned, washed, soaked, or spotted with combustible or explosive substances (such as wax, oil, paint, gasoline, degreasers, dry-cleaning solvents) as they give off vapors that could ignite or explode.
- Zastosowanie urządzenia: This appliance is intended for household use only. Do not use it for purposes other than washing laundry.
3. Koniec produktuview
The Whirlpool TDLR 7221BS EU/N is a top-loading washing machine designed for efficient and convenient laundry care. It features a 7 kg capacity and a maximum spin speed of 1200 RPM. The control panel includes an LED display and intuitive button input for program selection and settings adjustment.

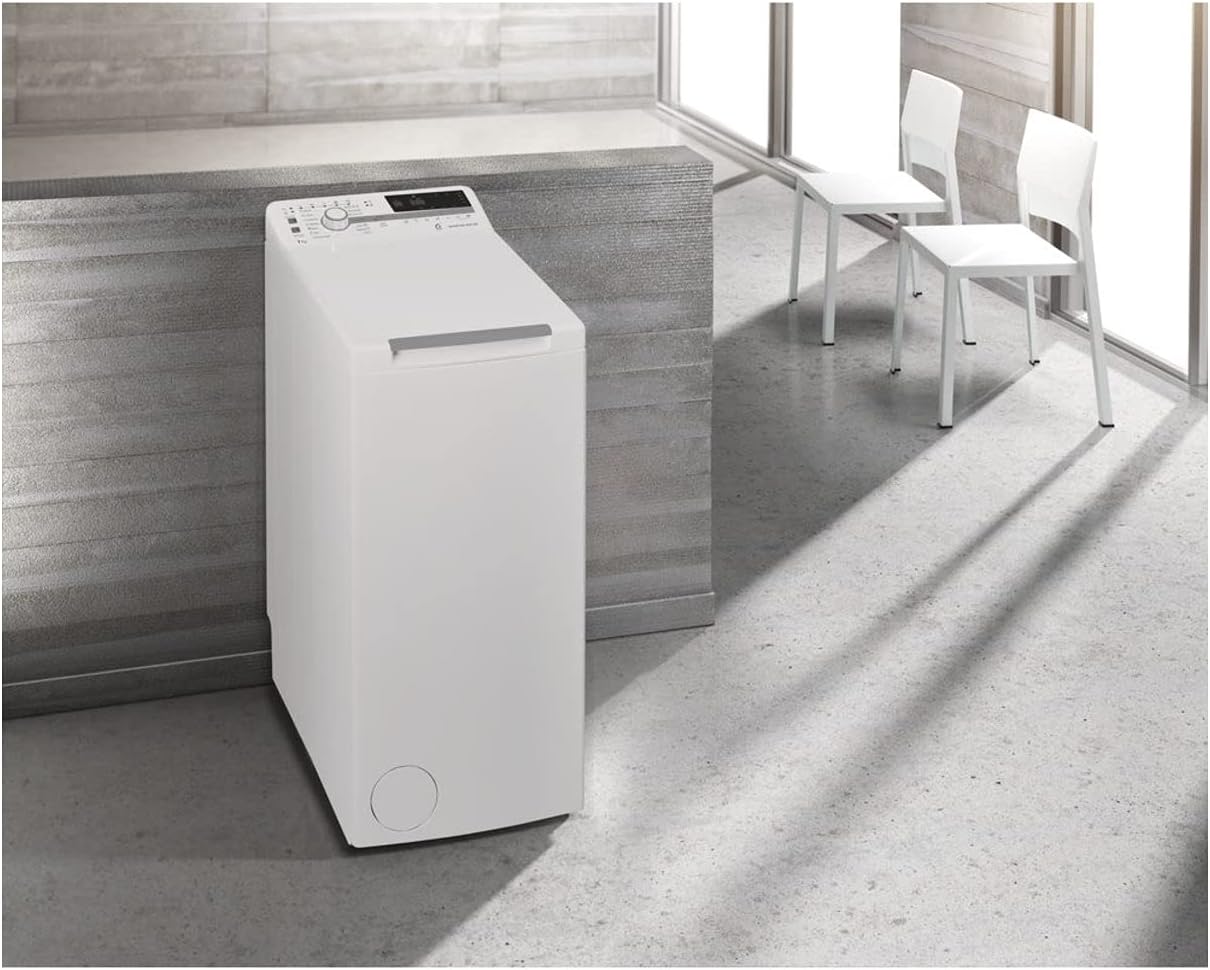

Rysunek 1: Pełny view of the Whirlpool TDLR 7221BS EU/N Top-Loading Washing Machine. This image shows the appliance in a modern laundry setting, highlighting its compact, freestanding design and white finish.

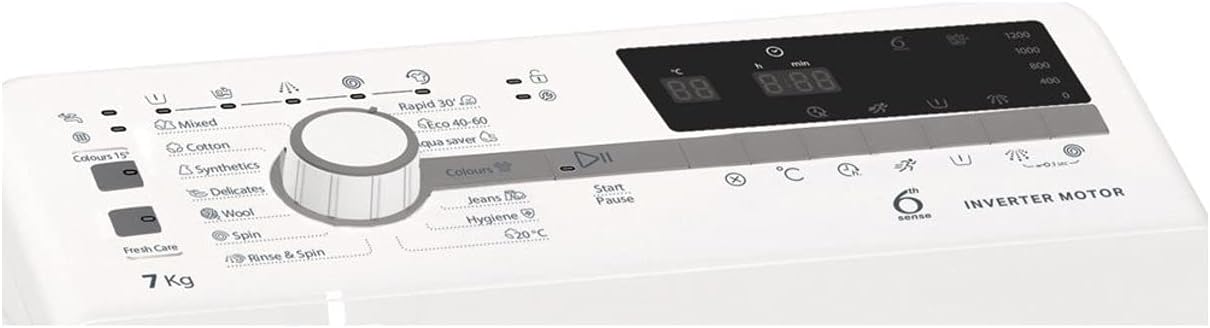

Figure 2: Close-up of the control panel. This image details the program selector knob, LED display, and various function buttons for cycle options like 'Colours 15', 'Mixed', 'Cotton', 'Synthetics', 'Delicates', 'Wool', 'Spin', 'Rinse & Spin', 'Jeans', 'Hygiene', 'Rapid 30', 'Eco 40-60', 'Aqua Saver', and 'Intensive/Outdoor'.
Figure 3: Another perspective of the control panel, emphasizing the LED display which shows time remaining and other cycle information, along with the '6th Sense' technology indicator and 'Inverter Motor' branding.
4. Konfiguracja
4.1 Rozpakowanie
- Usuń wszystkie materiały opakowaniowe, łącznie ze styropianową podstawą i folią ochronną.
- Carefully remove the transport bolts located at the rear of the machine. Keep these bolts for future transport.
4.2 Lokalizacja
- Place the washing machine on a firm, level floor. Ensure there is adequate ventilation around the appliance.
- Avoid installing the machine in areas where the temperature may drop below freezing, as this can damage internal components.
4.3 Podłączenie wody
- Connect the cold water inlet hose to a cold water tap with a 3/4" thread. Ensure the connection is tight to prevent leaks.
- Position the drain hose into a standpipe or over the edge of a sink, ensuring it is securely fixed to prevent displacement during operation. The drain hose should not be kinked.
4.4 Podłączenie elektryczne
- Plug the appliance into a grounded electrical outlet. The power supply must be 220 Volt.
- Nie używaj przejściówek ani przedłużaczy.
4.5 Poziomowanie urządzenia
- Wyreguluj nóżki pralki, aby upewnić się, że jest idealnie wypoziomowana. Wypoziomowana pralka redukuje wibracje i hałas podczas pracy.
5. Instrukcja obsługi
5.1 Załadunek prania
- Otwórz górną pokrywę i klapy bębna.
- Load laundry loosely into the drum, ensuring not to overload the machine. The maximum capacity is 7 kg.
- Zamknij dokładnie klapy bębna i górną pokrywę.
5.2 Dodawanie detergentu
- Wyciągnij szufladę na detergent.
- Add the appropriate amount of detergent and fabric softener to the designated compartments according to the detergent manufacturer's instructions and the selected wash program.
- Wsuń szufladę dozownika z powrotem całkowicie.
5.3 Wybieranie programu
- Turn the program selector knob to choose the desired washing program. Available programs include: Cold, Economic, Intensive/Outdoor, Mixed, Cotton, Synthetics, Delicates, Wool, Spin, Rinse & Spin, Jeans, Hygiene, Rapid 30, Eco 40-60, Aqua Saver, Colours 15.
- The LED display will show the default settings for the selected program.
- Use the option buttons to adjust temperature, spin speed, or add extra functions if available for the chosen program.
5.4 Rozpoczęcie cyklu
- Press the 'Start/Pause' button to begin the wash cycle. The program indicator light will illuminate.
5.5 Wstrzymywanie/anulowanie cyklu
- To pause a running cycle, press the 'Start/Pause' button. Press it again to resume.
- To cancel a cycle, press and hold the 'Start/Pause' button for a few seconds until the machine resets or the program light turns off.
5.6 Koniec cyklu
- The machine will signal the end of the cycle, and the display will show 'End' or similar.
- Open the lid and remove the laundry promptly to prevent creasing.
6. Programy prania
Your Whirlpool TDLR 7221BS EU/N washing machine offers a variety of programs to suit different fabric types and soil levels. Refer to the control panel for a complete list and specific settings.
| Program | Opis | Typowe zastosowanie |
|---|---|---|
| Eko 40-60 | Standardowy program do prania normalnie zabrudzonej odzieży bawełnianej, którą można prać w temperaturze 40°C lub 60°C w tym samym cyklu. | Energy-efficient wash for mixed cottons. |
| Bawełna | For normally to heavily soiled cottons. | Towels, bed linen, underwear, etc. |
| Syntetyki | For normally soiled synthetic items. | Bluzki, koszule, odzież z mieszanych włókien. |
| Mieszany | For lightly to normally soiled resilient garments in cotton, linen, synthetic fibers, and mixed fabrics. | Everyday mixed laundry. |
| Delikatne | For delicate garments requiring gentle washing. | Silk, lingerie, delicate synthetics. |
| Wełna | For wool garments, hand-washable items. | Wool sweaters, scarves. |
| Szybki 30' | A quick wash program for lightly soiled items. | Small loads, lightly soiled clothes. |
| Kręcić się | Odpompowuje wodę i wiruje pranie. | Removing excess water from hand-washed items. |
| Płukanie i wirowanie | Rinses and then spins laundry. | Adding an extra rinse or rinsing hand-washed items. |
| Dżinsy | Specjalny program dla odzieży jeansowej. | Jeans, denim jackets. |
| Higiena | For heavily soiled white cottons, with a high temperature wash to remove bacteria. | Baby clothes, items requiring sanitization. |
| Kolory 15° | Low temperature wash to preserve colors. | Colored garments prone to fading. |
| Intensive/Outdoor | For robust, heavily soiled items or outdoor wear. | Work clothes, sportswear. |
7. Konserwacja
Regularna konserwacja zapewnia optymalną wydajność i wydłuża żywotność pralki.
7.1 Czyszczenie dozownika detergentu
- Okresowo wyjmuj szufladę dozownika detergentu i płucz ją pod bieżącą wodą, aby usunąć resztki detergentu.
- Clean the housing of the dispenser with a brush if necessary.
7.2 Czyszczenie filtra
- Znajdź pokrywę filtra w dolnej przedniej części urządzenia.
- Umieść płytki pojemnik pod filtrem, aby zebrać resztki wody.
- Powoli odkręcaj filtr, aby umożliwić odpływ wody.
- Remove any lint, coins, or foreign objects from the filter and clean it thoroughly under running water.
- Screw the filter back in tightly.
7.3 Czyszczenie powierzchni zewnętrznej
- Wytrzyj zewnętrzne powierzchnie pralki miękką,amp płótno.
- Nie należy używać środków czyszczących o działaniu ściernym, rozpuszczalników ani silnych środków chemicznych.
7.4 Pielęgnacja bębna
- To prevent odors and mold, leave the top lid slightly ajar after each wash to allow the drum to air dry.
- Periodically run a maintenance wash (e.g., a hot cycle with no laundry and a descaling agent or washing machine cleaner).
8. Rozwiązywanie Problemów
Przed skontaktowaniem się z obsługą klienta prosimy o zapoznanie się z poniższą tabelą zawierającą listę typowych problemów i ich rozwiązań.
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Maszyna się nie uruchamia | Power cord not plugged in; Lid not closed properly; 'Start/Pause' button not pressed; Fuse blown. | Check power connection; Ensure lid is fully closed; Press 'Start/Pause'; Check household fuse/circuit breaker. |
| Brak napełniania wodą | Zamknięty kran z wodą; Wąż doprowadzający wodę jest zagięty lub zablokowany; Ciśnienie wody jest zbyt niskie. | Open water tap; Straighten hose, clean filter if blocked; Check household water pressure. |
| Woda nie spływa | Drain hose kinked or blocked; Filter blocked; Drain pump fault. | Straighten hose, clear blockage; Clean the filter (Section 7.2); Contact service if pump fault suspected. |
| Nadmierne wibracje/hałas | Machine not level; Transport bolts not removed; Overloaded or unbalanced load. | Adjust feet to level machine; Remove transport bolts (Section 4.1); Redistribute laundry, reduce load size. |
| Resztki detergentu w dozowniku | Insufficient water pressure; Dispenser blocked; Too much detergent used. | Check water pressure; Clean dispenser (Section 7.1); Use recommended detergent amount. |
9. Specyfikacje
Key technical specifications for the Whirlpool TDLR 7221BS EU/N washing machine:
- Model: TDLR 7221BS EU/N (TDLR7221BSEUN)
- Marka: Wir
- Typ: Pralka ładowana od góry
- Pojemność: 7 kilograma
- Maksymalna prędkość wirowania: 1200 obr./min.
- Wymiary (wys. x szer. x gł.): Wymiary 90 x 40 x 60 cm
- Waga: 56 kilogramów
- Tomtage: 220 wolty
- Poziom hałasu (wirowanie): 78 decybeli
- Typ wyświetlacza: PROWADZONY
- Interfejs użytkownika: Pikolak
- Liczba programów: 14
- Typ instalacji: Wolnostojące
- Kolor: Biały
10. Gwarancja i wsparcie
Your Whirlpool TDLR 7221BS EU/N washing machine comes with a manufacturer's warranty. Please refer to the warranty card included with your appliance for specific terms and conditions, including the warranty period and coverage details.
For technical assistance, spare parts, or to schedule a service appointment, please contact Whirlpool Customer Service. You can find contact information on the Whirlpool official website or in the documentation provided with your appliance. When contacting support, please have your model number (TDLR7221BSEUN) and serial number ready.
