1. Wprowadzenie
Dziękujemy za zakupasing the LVYUAN BC200PRO Automatic Pulse Battery Charger. This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your new charger. Please read this manual thoroughly before use and keep it for future reference.
The LVYUAN BC200PRO is a versatile smart battery charger designed for various 12V and 24V lead-acid batteries, as well as 12V LiFePO4 batteries. It features advanced 4-stage smart charging and pulse repair functions to optimize battery life and performance.
2. Informacje dotyczące bezpieczeństwa
Podczas obsługi urządzeń elektrycznych zawsze priorytetem jest bezpieczeństwo. Nieprzestrzeganie tych instrukcji może skutkować porażeniem prądem, pożarem lub poważnymi obrażeniami.
- Przeczytaj wszystkie instrukcje: Przed użyciem ładowarki należy przeczytać wszystkie instrukcje i ostrzeżenia umieszczone na ładowarce, akumulatorze i produkcie wykorzystującym akumulator.
- Wentylacja: Podczas ładowania należy zapewnić odpowiednią wentylację. Akumulatory mogą wydzielać wybuchowe gazy.
- Ochrona oczu i skóry: Podczas pracy z akumulatorami należy zawsze nosić okulary ochronne i odzież ochronną.
- Unikaj iskier i płomieni: Nie palić ani nie dopuszczać do powstawania iskier lub płomieni w pobliżu akumulatora lub silnika.
- Prawidłowe połączenie: Connect and disconnect DC output clips only after setting any charger switches to the off position and removing the AC cord from the electric outlet.
- Ochrona przed odwrotną polaryzacją: The charger includes reverse polarity protection, but always double-check connections.
- Ochrona przed przeładowaniem: The charger features overcharge protection, but do not leave unattended for extended periods.
- Dzieci: Przechowywać w miejscu niedostępnym dla dzieci.
3. Koniec produktuview
The LVYUAN BC200PRO is a compact and robust battery charger designed for ease of use and durability. It features an aluminum body with a heat sink for efficient cooling and a clear LCD display for monitoring charging status.
Rycina 1: Przód view of the LVYUAN BC200PRO charger.
3.1 Składniki
- Jednostka główna: The charger unit with an LCD display and control buttons.
- Przewód zasilający: For connecting to an AC power outlet. Length: approximately 130 cm.
- Connection Cables with Clamps: For connecting to the battery terminals. Length: approximately 150 cm.

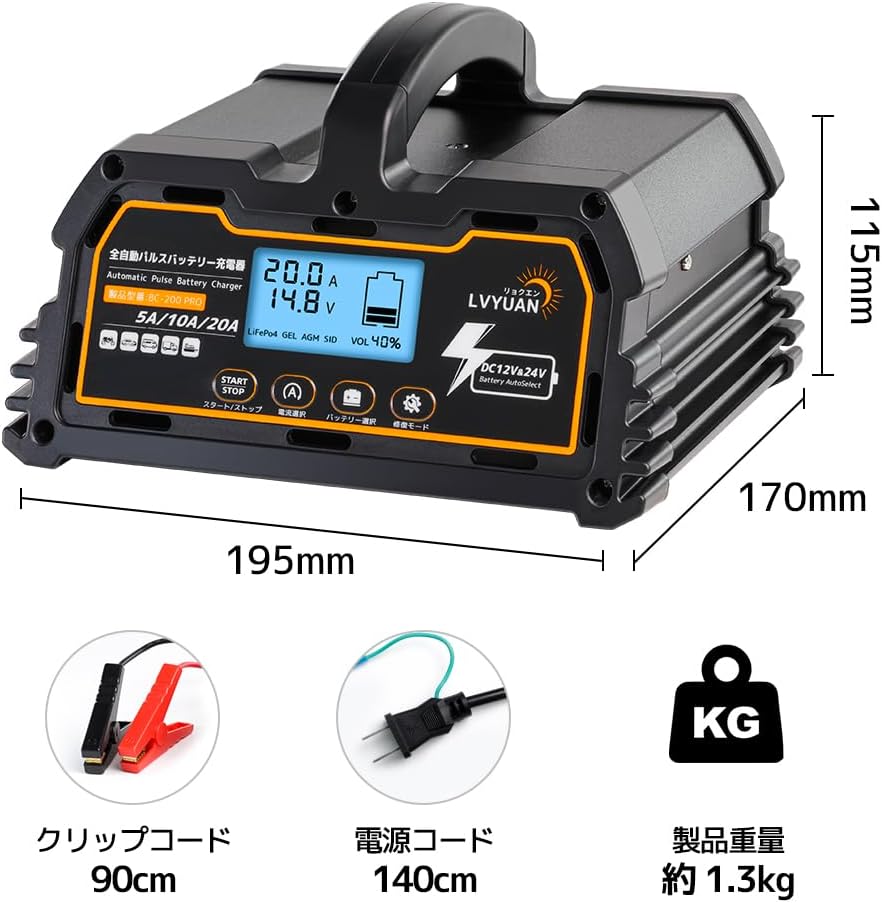

Figure 2: Charger dimensions and included accessories (clip cord, power cord).
3.2 Funkcje
- Automatyczne wykrywanie 12V/24V: Automatycznie wykrywa poziom naładowania bateriitage.
- 4-Stage Inteligentne ładowanie: Pre-charge, constant current, constant voltage, and float charge modes.
- Funkcja naprawy impulsu: Helps restore weakened batteries by removing sulfation.
- Wielokrotna ochrona: Reverse polarity, over-voltage, over-current, over-charge, and short-circuit protection.
- Long-Term Maintenance Charging: Can maintain a full charge for up to 3 months.
- Szeroka kompatybilność baterii: Supports various lead-acid batteries (WET, MF, EFB, GEL, AGM) and 12V LiFePO4 batteries.
- Wentylator chłodzący: Activates when the internal temperature exceeds 45°C.
4. Konfiguracja
Follow these steps to set up your LVYUAN BC200PRO charger:
- Pozycja ładowarki: Place the charger on a stable, flat surface away from direct sunlight, heat sources, and moisture. Ensure good ventilation around the unit.
- Podłącz do akumulatora:
- Ensure the charger's main power switch (on the rear) is OFF.
- Połącz czerwony (+) clamp do pozytywny (+) zacisk akumulatora.
- Połącz czarny (-) clamp do negatywny (-) zacisk akumulatora.
- Upewnij się, że połączenia są bezpieczne.
- Podłącz do zasilania: Plug the AC power cord into a standard 100V AC outlet.
- Włączyć coś: Flip the main power switch on the rear of the charger to the ON position. The LCD display will illuminate.
Figure 3: Simplified 4-step charging process.
5. Instrukcja obsługi
5.1 Standardowe ładowanie
- Początkowy wyświetlacz: After turning on, the charger will display the current battery voltage and capacity. It will automatically detect if it's a 12V or 24V battery.
- Wybierz typ baterii: Press the 'CURRENT' button to cycle through the available battery types (Motorcycle, Car, Truck/Tractor, Boat/Small Ship). The charger will automatically select the appropriate charging parameters.
- Wybierz prąd ładowania: For 12V batteries, you can select 5A, 10A, or 20A by pressing the 'CURRENT' button. For 24V batteries, options are 5A or 10A. A lower current is gentler on the battery if time permits.
- Rozpocznij ładowanie: Press the 'START/STOP' button to begin the 4-stage smart charging process. The display will show charging current, voltage i postęp.
- Zakończenie ładowania: The charger will automatically stop when the battery is fully charged and switch to float charge mode to maintain the battery.
Rysunek 4: 4-stage smart charging process ensures optimal battery health.
5.2 Pulse Repair Mode
The pulse repair mode is designed to desulfate and restore weakened batteries, particularly those that have been discharged for a long time or are over 5 years old. This process can extend battery life.
- Podłącz ładowarkę: Ensure the charger is connected to the battery and power as described in the Setup section.
- Aktywuj tryb naprawy: Press and hold the 'REPAIR MODE' button for approximately 5 seconds. The display will show a wrench icon and indicate 'REPAIR'.
- Monitoruj postęp: The charger will apply a specific pulse current and voltage (e.g., 2.5A / 15.5V) to desulfate the battery. This process can take up to 24 hours.
- Ukończenie: Once the repair process is complete, the charger will automatically switch to standard charging or float mode.
Figure 5: Pulse charging helps restore battery performance by removing sulfation.
5.3 Demonstracja wideo
6. Konserwacja
Proper maintenance ensures the longevity of your battery charger and the batteries it services.
- Czyszczenie: Przed czyszczeniem odłącz ładowarkę od zasilania i akumulatora. Przetrzyj obudowę miękką, suchą ściereczką. Nie używaj silnych środków chemicznych ani materiałów ściernych.
- Składowanie: Przechowuj ładowarkę w chłodnym, suchym miejscu, gdy nie jest używana. Upewnij się, że kable są starannie zwinięte i niezagięte.
- Kontrola kabla: Regularly inspect the power cord and connection cables for any signs of damage, fraying, or corrosion. Replace if damaged.
- Długoterminowe przechowywanie baterii: For vehicles or equipment stored for extended periods, utilize the charger's float charge function to maintain optimal battery levels. The charger can maintain a full charge for up to 3 months.
7. Rozwiązywanie Problemów
If you encounter issues with your LVYUAN BC200PRO charger, refer to the following common problems and solutions:
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Ładowarka nie włącza się. | No power from outlet; Main switch off; Internal fuse blown. | Check power outlet; Ensure main switch is ON; Contact support if fuse is suspected. |
| Ładowanie nie rozpoczyna się. | Nieprawidłowe podłączenie akumulatora; Pojemność akumulatoratage za niskie; Bateria poważnie uszkodzona. | Verify positive/negative connections; Try Repair Mode for low voltage/damaged batteries. |
| Wyświetlacz pokazuje kod błędu. | Specific fault detected (e.g., reverse polarity, short circuit). | Refer to the charger's display icons for specific error. Disconnect and reconnect correctly. |
| Ładowarka się nagrzewa. | Normal operation (heat sink); Poor ventilation. | Ensure adequate ventilation. The cooling fan will activate if needed. |
| Pulse Repair Mode not effective. | Battery is beyond repair; Physical damage to battery. | Not all batteries can be fully restored. Consider battery replacement if no improvement. |
8. Specyfikacje
| Funkcja | Specyfikacja |
|---|---|
| Marka | LVYUAN |
| Numer modelu | BC200PRO |
| Kolor | Pomarańczowy, Czarny |
| Wymiary produktu (Gł. x Szer. x Wys.) | Wymiary 11.5 x 17 x 19.5 cm |
| Objętość wyjściatage | 24 Volts (14.8V for 12V batteries, 29.6V for 24V batteries) |
| Wejście Voltage | 100 V (AC) |
| Prąd znamionowy | 20 Ampjesteś |
| Maksymalna moc wyjściowa | 250 W |
| Metoda ładowania | Automatic Charging / Pulse Charging |
| Temperatura pracy | -20°C do 45°C |
| Kompatybilne typy baterii | DC12V/24V Lead-Acid Batteries (WET/MF/EFB/GEL/AGM), DC12V LiFePO4 Batteries |
| Kompatybilna pojemność baterii | 15AH - 200AH |
| GTIN (UPC) | 765117546734 |
9. Gwarancja i wsparcie
LVYUAN is committed to providing high-quality products and customer service.
9.1 Informacje o gwarancji
Ten produkt jest dostarczany z 1 rok gwarancji na wady fabryczne. Zachowaj dowód zakupu na wypadek roszczeń gwarancyjnych.
9.2 Obsługa klienta
For any questions, technical assistance, or warranty claims, please contact LVYUAN customer support. Our dedicated team is available to help resolve any issues promptly.
Figure 6: LVYUAN offers comprehensive after-sales support.
