1. Wprowadzenie
This user manual provides comprehensive instructions for the safe and efficient operation, installation, and maintenance of your Cooler Depot CT530A-1 Countertop Bakery Display Cooler Case. Please read this manual thoroughly before using the appliance and retain it for future reference. This unit is designed for commercial use to display and refrigerate baked goods, pastries, and deli items.
2. Informacje dotyczące bezpieczeństwa
Always follow basic safety precautions when using electrical appliances to reduce the risk of fire, electric shock, and injury. This appliance is certified to UL STD.NO.471, CSA STD. C22.2 NO.120, and conforms to NSF STD.7 standards.
- Ensure the unit is connected to a properly grounded 110V/60HZ power outlet.
- Nie używaj urządzenia z uszkodzonym przewodem zasilającym lub wtyczką.
- Utrzymuj otwory wentylacyjne drożne.
- W tym urządzeniu nie należy przechowywać substancji wybuchowych, takich jak puszki aerozolowe z łatwopalnym paliwem.
- Przed czyszczeniem lub jakąkolwiek konserwacją należy odłączyć urządzenie od zasilania.
- To urządzenie jest przeznaczone wyłącznie do użytku komercyjnego.
3. Koniec produktuview
The Cooler Depot CT530A-1 is a countertop refrigerated display case featuring a semi-curved glass front for optimal product visibility. It includes bright LED lighting to enhance the presentation of your chilled items and two chrome-plated wire interior shelves for adjustable storage.
Rycina 3.1: Przód view of the Cooler Depot CT530A-1 display cooler.

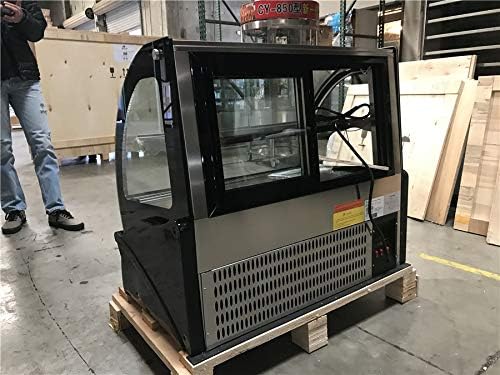

Rysunek 3.2: Tył view showing the sliding access doors and control panel.

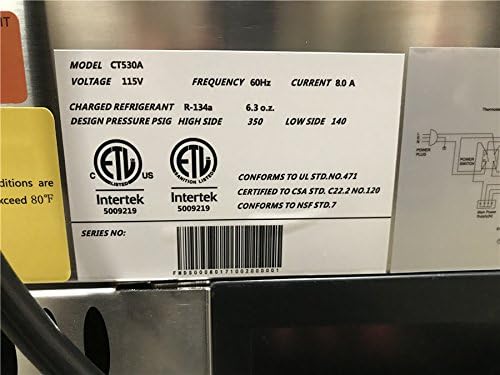

Figure 3.3: Product specification label with model number, voltagi certyfikaty.
Figure 3.4: Detailed specification chart for the CT530A model.
Główne cechy:
- Jasne oświetlenie LED: Illuminates products for attractive display.
- Regulowane półki: Two chrome-plated wire shelves for flexible storage.
- Reduced Condensation: Specialized air outlet design minimizes condensation on the curved glass.
- Bez przeszkód View: Curved front glass and side/rear glass panels provide clear visibility.
- Cyfrowy regulator temperatury: For precise temperature management.
- Sliding Rear Access Doors: For easy loading and access.
4. Konfiguracja
- Rozpakowywanie: Ostrożnie wyjmij urządzenie z opakowania. Sprawdź, czy nie ma uszkodzeń powstałych podczas transportu.
- Umieszczenie: Place the display cooler on a stable, level countertop. Ensure adequate ventilation around the unit, especially at the rear where the compressor is located. Avoid direct sunlight or heat sources.
- Czyszczenie wstępne: Before first use, clean the interior and exterior surfaces with a mild detergent and soft cloth.
- Instalacja półki: Install the two chrome-plated wire shelves into the desired positions.
- Podłączenie zasilania: Plug the unit into a dedicated 110V/60HZ grounded electrical outlet.
- Initial Cool-down: Allow the unit to cool down for at least 2-4 hours before loading products.
5. Instrukcja obsługi
Włączanie/wyłączanie:
The unit features an on/off switch located at the rear control panel. Press the switch to turn the unit on or off.
Kontrola temperatury:
The digital temperature controller allows you to set and monitor the internal temperature. The recommended operating temperature range is 36°F to 48°F (2°C to 9°C). Refer to the separate controller manual for detailed instructions on setting the temperature.
Oświetlenie LED:
The internal LED lights can be controlled via a dedicated switch on the rear panel to illuminate your products.
Ładowanie produktów:
Load products through the rear sliding glass doors. Distribute items evenly on the shelves to ensure proper air circulation and consistent cooling.
6. Konserwacja
- Codzienne sprzątanie: Wipe down interior and exterior surfaces with a soft cloth and mild, non-abrasive cleaner. Ensure no water enters electrical components.
- Czyszczenie wężownicy skraplacza: Regularly clean the condenser coils (located at the rear/bottom of the unit) to maintain cooling efficiency. Dust and debris can accumulate, reducing performance. Unplug the unit before cleaning.
- Kontrola uszczelki: Check door gaskets regularly for wear and tear. Damaged gaskets can lead to air leaks and reduced cooling efficiency.
- Rozmrażanie: The unit features an automatic defrost system. If excessive ice buildup occurs, manually defrost the unit by turning it off and allowing the ice to melt naturally.
- Czyszczenie półek: Remove and clean the wire shelves as needed.
7. Rozwiązywanie Problemów
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Urządzenie nie włącza się. | Brak zasilania, wyłączony wyłącznik zasilania, zadziałał wyłącznik automatyczny. | Sprawdź połączenie przewodu zasilającego, upewnij się, że wyłącznik zasilania jest włączony, zresetuj wyłącznik automatyczny. |
| Unit is not cooling properly. | Temperature setting too high; condenser coils dirty; door gasket damaged; unit overloaded. | Adjust temperature setting; clean condenser coils; inspect/replace door gasket; reduce product load. |
| Nadmierna kondensacja. | High humidity; frequent door openings; condensation reduction system issue. | Ensure proper ventilation; minimize door openings; contact support if issue persists. |
| Niezwykły hałas. | Jednostka nie jest wypoziomowana; elementy są luźne; wentylator jest zablokowany. | Ensure unit is level; check for loose parts; clear any fan obstructions. |
If troubleshooting steps do not resolve the issue, please contact Cooler Depot customer support.
8. Specyfikacje
| Model | CT530A-1 |
| Marka | Chłodnia Depot |
| Wymiary całkowite (dł. x gł. x wys.) | 36" x 21.2" x 31" (91.4 cm x 53.8 cm x 78.7 cm) |
| Pojemność | 5.4 cu.ft (approx. 153 Liters) |
| Półki | 2, Chrome-plated wire |
| Tomtage | 110V/60Hz |
| Zakres temperatur | 36 ° F ~ 48 ° F (2 ° C ~ 9 ° C) |
| Chłodziwo | R-134a |
| Certyfikaty | NSF, ETL Certified (Conforms to UL STD.NO.471, Certified to CSA STD. C22.2 NO.120) |
| Typ instalacji | Blat |
| Metoda chłodzenia | Kompresor |
9. Gwarancja i wsparcie
This Cooler Depot display cooler comes with a 2-letnia gwarancja na części i 6-letnia gwarancja na sprężarkę. Labor is not covered under warranty.
For technical support, warranty claims, or to order replacement parts, please contact Cooler Depot customer service. Ensure you have your model number (CT530A-1) and purchase date available when contacting support.
10. Film o produkcieview
Ten film przedstawia wizualny przeglądview of the Cooler Depot countertop refrigerated display cases, demonstrating features such as dimensions, sliding doors, control panel, and internal lighting. It showcases the 36-inch, 48-inch, and 60-inch models, highlighting their design and functionality for commercial use.
