NETGEAR GS308PP 8-Port Gigabit Ethernet Unmanaged PoE+ Switch User Manual

1. Wprowadzenie

The NETGEAR GS308PP is an 8-Port Gigabit Ethernet Unmanaged PoE+ Switch designed for reliable network connectivity and power delivery. It features 8 PoE+ ports with an 83W total power budget, supporting various power-hungry devices. This switch utilizes NETGEAR FlexPoE integrated technology, allowing for future PoE budget expansion. Its plug-and-play design requires no software installation or configuration, making it easy to set up for desktop or wall-mount installations.

2. Koniec produktuview

The GS308PP switch features eight Gigabit Ethernet ports on the front panel, each supporting Power-over-Ethernet Plus (PoE+). Each port has corresponding LED indicators for Link/ACT status and PoE mode. The rear panel includes the power input and a Kensington lock slot.

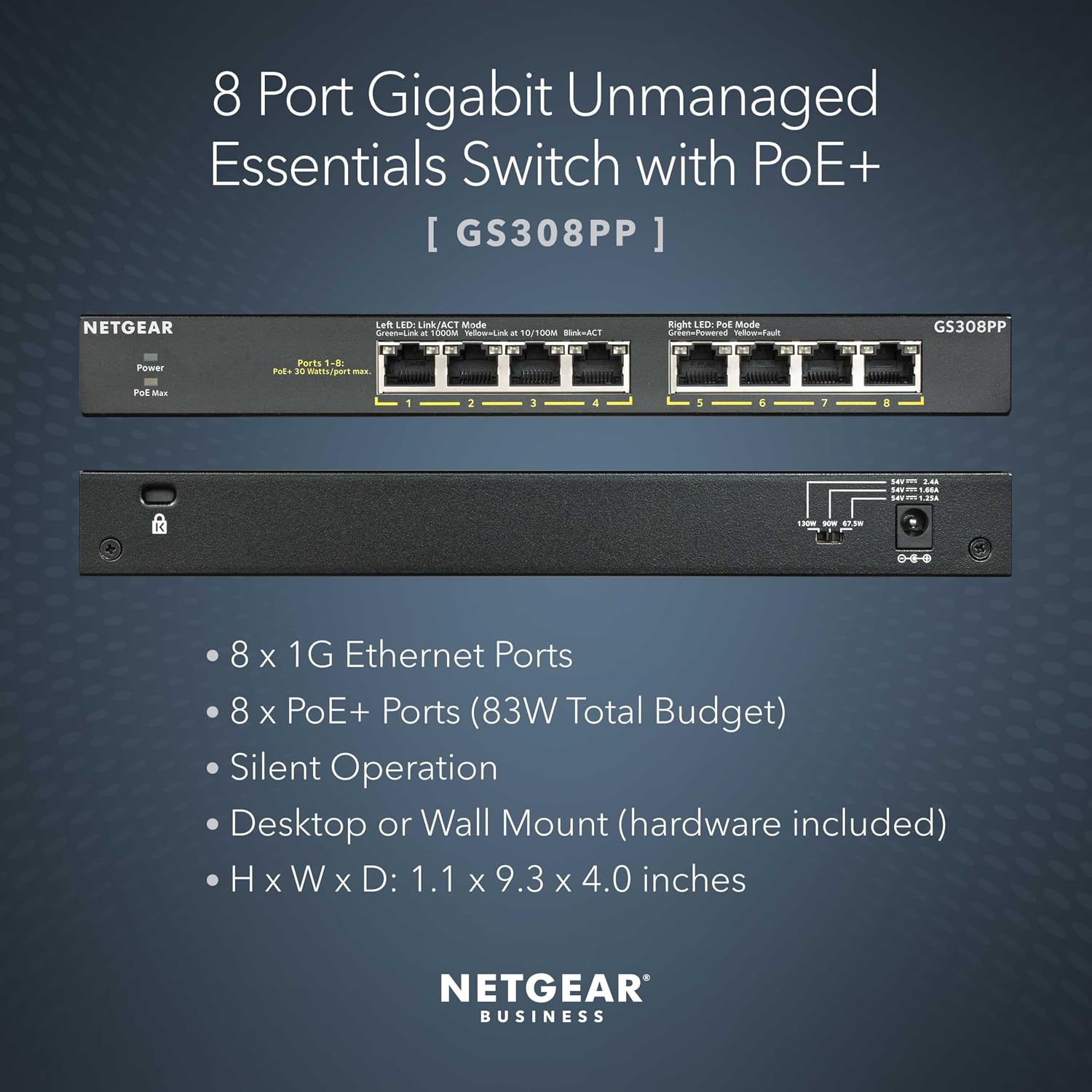

Obraz: Przód i tył view of the NETGEAR GS308PP switch, highlighting 8 Gigabit Ethernet ports, PoE+ capabilities, and physical dimensions.

Zawartość opakowania

• NETGEAR GS308PP 8-Port Gigabit Ethernet Unmanaged PoE+ Switch
• Zasilacz
• Zestaw do montażu na ścianie (śruby i kotwy)
• Instrukcja instalacji

3. Instrukcje konfiguracji

The NETGEAR GS308PP switch is designed for simple plug-and-play installation, requiring no software configuration.

Instalacja krok po kroku:

1. Rozpakuj przełącznik: Ostrożnie wyjmij przełącznik i wszystkie akcesoria z opakowania.
2. Wybierz lokalizację: Select a suitable location for the switch. It can be placed on a desktop or mounted on a wall using the included hardware. Ensure adequate ventilation around the device.
3. Podłącz urządzenia sieciowe: Connect your network devices (e.g., computers, access points, IP cameras, NAS) to the Gigabit Ethernet ports (1-8) on the front panel using standard Ethernet cables (Cat5e or Cat6 recommended).
4. Podłącz zasilanie: Connect the provided power adapter to the power input on the rear panel of the switch, then plug the adapter into a power outlet.
5. Sprawdź działanie: Once powered on, observe the LED indicators. The Link/ACT LEDs should illuminate for active connections, and the PoE LEDs should light up for devices receiving power.

Obraz: Diagram illustrating the plug-and-play setup of the GS308PP switch, connecting various devices like WiFi Access Points, IP Cameras, Computers, and NAS.

4. Instrukcja obsługi

The NETGEAR GS308PP is an unmanaged switch, meaning it operates automatically without requiring user configuration. Once connected and powered, it will facilitate network communication and power delivery.

Wskaźniki LED:

• Dioda LED zasilania: Świeci się, gdy przełącznik jest włączony.
• Link/ACT LEDs (per port):
  • Ciągły zielony kolor: nawiązano prawidłowe połączenie sieciowe.
  • Miga na zielono: Na porcie trwa transmisja danych.
  • Off: No link or connection issue.
• Diody LED PoE (na port):
  • Solid Green: Power is being supplied to a PoE-compatible device.
  • Flashing Green: PoE fault detected (e.g., overcurrent, short circuit).
  • Off: No PoE device connected or no power being supplied.

Power-over-Ethernet (PoE+) Functionality:

The switch provides 8 PoE+ ports with a total power budget of 83W. It supports dynamic PoE allocation, which redistributes unused power to support power-hungry devices more efficiently. Ensure that connected devices requiring power are PoE+ compatible.

Obraz: Table illustrating power requirements for various powered devices (WiFi Access Points, Cameras, VoIP Phones) across PoE, PoE+, and PoE++ standards.

5. Konserwacja

The NETGEAR GS308PP switch is designed for minimal maintenance. Its fanless design ensures silent operation and reduces the accumulation of dust. The switch also incorporates IEEE 802.3az Energy Efficient Ethernet technology to optimize power consumption.

Opieka ogólna:

• Przechowuj przełącznik w czystym i suchym miejscu.
• Ensure proper ventilation by not obstructing the air vents.
• Unikaj narażania przełącznika na działanie ekstremalnych temperatur lub wilgotności.
• Nie próbuj otwierać casing; wewnątrz nie ma żadnych części nadających się do samodzielnej naprawy przez użytkownika.

6. Rozwiązywanie Problemów

If you encounter issues with your NETGEAR GS308PP switch, refer to the following common troubleshooting steps:

Typowe problemy i rozwiązania:

• Brak zasilania:
  • Sprawdź, czy zasilacz jest prawidłowo podłączony do przełącznika i sprawnego gniazdka elektrycznego.
  • Sprawdź, czy dioda LED zasilania na przełączniku świeci.
• Brak łącza/aktywności na porcie:
  • Sprawdź, czy kabel Ethernet jest prawidłowo podłączony do portu przełącznika i podłączonego urządzenia.
  • Spróbuj użyć innego kabla Ethernet.
  • Sprawdź, czy podłączone urządzenie jest włączone i działa prawidłowo.
  • Check the Link/ACT LED for the specific port.
• Urządzenie PoE nie otrzymuje zasilania:
  • Confirm that the connected device is PoE+ (802.3at) compatible.
  • Check the PoE LED for the specific port. If flashing, a PoE fault may be present.
  • Ensure the total power budget of 83W is not exceeded by all connected PoE devices.
  • Try connecting the PoE device to a different port.
• Niska prędkość sieci:
  • Aby zapewnić optymalną wydajność, upewnij się, że wszystkie podłączone urządzenia i kable obsługują technologię Gigabit Ethernet.
  • Check for excessive network traffic or faulty cables.

If these steps do not resolve the issue, please contact NETGEAR technical support for further assistance.

7. Specyfikacje

8. Gwarancja i wsparcie

For detailed warranty information, product registration, and technical support, please visit the official NETGEAR website or contact NETGEAR customer service directly. Support resources typically include FAQs, troubleshooting guides, and software/firmware downloads.

Wsparcie NETGEAR'a Webstrona: www.netgear.com/support
