Wstęp
The Nobsound Douk Audio U4 Mini is a versatile HiFi audio device designed to enhance your listening experience. It functions as a Bluetooth 5.0 receiver, USB DAC, headphone amplifier, and stereo audio preamplifier. Featuring a classic 6N3 vacuum tube, it delivers a warm, clear, and smooth sound, effectively eliminating harsh digital artifacts. This manual provides detailed instructions for setup, operation, and maintenance to ensure optimal performance.
Cechy produktu
- Wielofunkcyjna konstrukcja: Combines Bluetooth receiver, USB DAC, headphone amplifier i preamplifier capabilities in one compact unit.
- Wszechstronna łączność: Supports Bluetooth 5.0 and USB audio inputs, with Stereo RCA, 3.5mm AUX, and 3.5mm headphone jack outputs.
- Vacuum Tube Sound: Incorporates a 6N3 vacuum tube for a warm, clear, soft, and sweet audio signature, ideal for vocals, string instruments, and classical music.
- Wysokiej jakości komponenty: Features QCC3008 Bluetooth chip (supporting APT-X, APTX-LL), TDA1543 decode chip, 2704 USB chip, and MAX9722 headphone ampukład scalony Lifier.
- Szeroka kompatybilność: USB audio input is compatible with Windows, Mac, Linux systems, and Android smartphones with OTG function, offering plug-and-play convenience without drivers.
- Powerful Headphone Output: The MAX9722 headphone amplifier provides 300mW output, capable of driving most headphones with impedances from 16 to 600 ohms.
Zawartość opakowania
Proszę sprawdzić, czy w paczce znajdują się następujące elementy:
- 1 x Douk Audio U4 Mini Headphone Ampżywsze
- 1 x 6N3 Vacuum Tube
- 1 x zasilacz 12 V.
- 1 x kabel USB
- 1 x antena Bluetooth
Organizować coś
- Montaż rur: Carefully insert the 6N3 vacuum tube into its socket on the top of the unit. Ensure it is seated firmly but do not force it.
- Bluetooth Antenna Connection: Przykręć dostarczoną antenę Bluetooth do złącza „ANT” na tylnym panelu.
- Podłączenie zasilania: Connect the 12V power adapter to the 'DC 12V' input on the rear panel, then plug the adapter into a power outlet.
- Połączenie wyjścia audio:
- For speakers or a power amplifier, connect the 'AUDIO OUT' RCA jacks to your audio system using RCA cables.
- For headphones, plug your 3.5mm headphones into the 'PHONE' jack on the front panel.
- Podłączenie wejścia audio:
- Wejście USB: Connect your computer (Windows, Mac, Linux) or Android smartphone (with OTG) to the 'PC-USB' port on the rear panel using the supplied USB cable.
- Wejście Bluetooth: Ensure the Bluetooth antenna is connected. The device will be discoverable for pairing.
Image: Rear panel showing 'AUDIO OUT' (RCA/3.5mm), 'PC-USB', 'ANT' (Bluetooth antenna), and 'DC 12V' power input.
Image: Illustrates USB compatibility with various operating systems including Windows, Mac, Linux, and Android devices.
Instrukcja obsługi
- Włączanie/wyłączanie: Press the 'POWER' switch on the front panel to turn the unit on or off. The vacuum tube will glow when powered on.
- Wybór wejścia: Use the 'SELECT' switch on the front panel to cycle between USB and Bluetooth inputs. The corresponding LED indicator (USB or Bluetooth) will light up.
- Parowanie Bluetooth:
- Switch the input to Bluetooth. The Bluetooth LED will blink, indicating it's in pairing mode.
- On your source device (smartphone, tablet, etc.), search for Bluetooth devices and select "Douk Audio U4 Mini" to pair.
- Po sparowaniu dioda LED Bluetooth będzie świecić światłem ciągłym.
- Regulacja głośności: Adjust the 'VOLUME' knob on the front panel to control the output level for both headphone and RCA/AUX outputs. Start with a low volume and gradually increase it to a comfortable listening level.
- Użycie słuchawek: When headphones are plugged into the 'PHONE' jack, the RCA/AUX outputs may be muted depending on the unit's design. Unplug headphones to resume output to speakers.
Image: Front panel showing Power switch, Select switch, Phone jack, Volume knob, and Power/USB/Bluetooth indicators.
Image: A user wearing headphones connected to the Douk Audio U4 Mini, demonstrating its headphone ampfunkcja lifiera.
Konserwacja
- Czyszczenie: Do czyszczenia urządzenia należy używać miękkiej, suchej ściereczki. Nie należy używać płynnych środków czyszczących ani rozpuszczalników.
- Vacuum Tube Care: The vacuum tube can become hot during operation. Avoid touching it. If replacement is needed, ensure the unit is powered off and cooled down before handling the tube.
- Umieszczenie: Umieść urządzenie na stabilnej, płaskiej powierzchni, z dala od bezpośredniego światła słonecznego, źródeł ciepła i nadmiernej wilgoci. Zapewnij odpowiednią wentylację wokół urządzenia.
- Składowanie: Jeśli urządzenie będzie przechowywane przez dłuższy czas, należy odłączyć je od zasilania i przechowywać w chłodnym, suchym miejscu.
Rozwiązywanie problemów
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Brak dźwięku | Unit not powered on; incorrect input selected; cables loose; volume too low; headphones plugged in (muting RCA/AUX). | Check power switch; verify input selection; ensure all cables are securely connected; increase volume; unplug headphones if using RCA/AUX. |
| Bluetooth nie łączy się | Bluetooth input not selected; antenna not connected; device too far; already paired with another device. | Select Bluetooth input; ensure antenna is connected; move source device closer; disconnect from other devices and try pairing again. |
| Zniekształcony dźwięk | Volume too high; faulty cables; source audio quality issues; vacuum tube issue. | Reduce volume; try different cables; check source audio; ensure vacuum tube is properly seated. |
| No USB audio | USB input not selected; USB cable faulty; computer/phone not recognizing device. | Select USB input; try a different USB cable; check device manager on PC or audio settings on Mac/Android. |
Specyfikacje
| Funkcja | Szczegół |
|---|---|
| Wejście audio | Bluetooth 5.0, USB |
| Wyjście audio | Stereo RCA, 3.5mm AUX, 3.5mm Headphone Jack |
| Układ Bluetooth | QCC3008 (supports APT-X, APTX-LL) |
| Decode Chip | TDA1543 |
| Chip USB | 2704 (supports up to 16bit/96kHz) |
| Słuchawki Amp Żeton | MAX9722 |
| Stosunek sygnału do szumu (SNR) | > 99 dB |
| Zakres dynamiczny | > 99 dB |
| Moc wyjściowa słuchawek | 300mW |
| Impedancja słuchawek | 16-600Ω |
| Całkowite zniekształcenia harmoniczne + szum (THD + N) | 0.004% (RL> 10kΩ) |
| Wymiary (dł.*szer.*wys.) | 97 * 77 * 32 mm (3.82 * 3.03 * 1.26 cala) |
| Waga jednostkowa | 250g |
| Waga paczki | 470g |

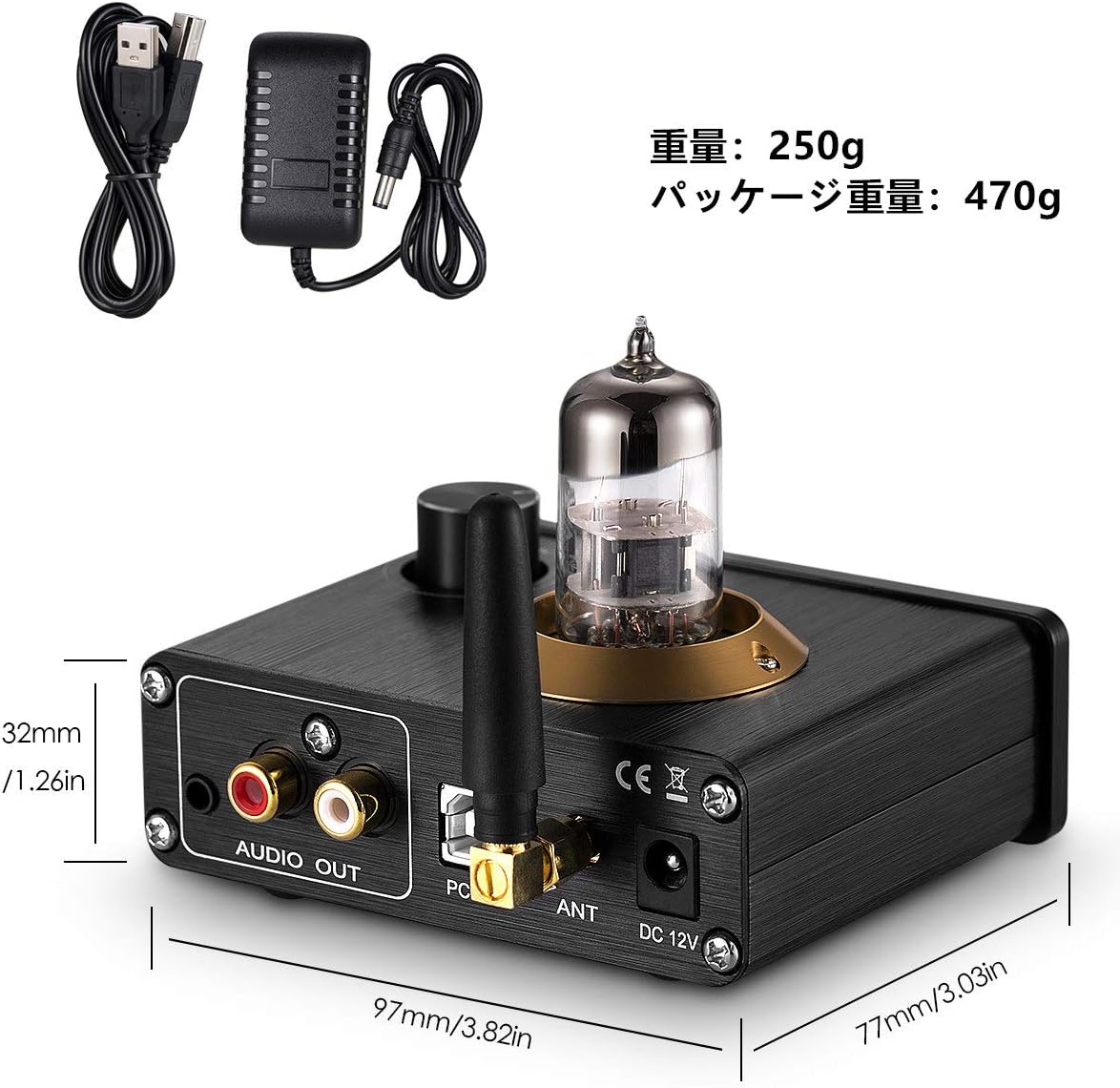

Image: Diagram showing the dimensions of the Douk Audio U4 Mini in millimeters and inches.

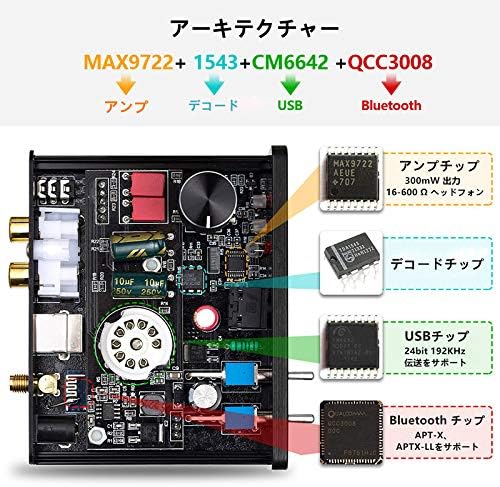

Image: Internal architecture diagram highlighting the MAX9722 (Amp), TDA1543 (Decode), 2704 (USB), and QCC3008 (Bluetooth) chips.
Gwarancja i wsparcie
Nobsound products are designed for reliability and performance. For warranty information, please refer to the documentation included with your purchase or contact your retailer. For technical support, please visit the official Nobsound website or contact their customer service department. Please have your model number (U4 Mini or DZ077) and purchase details ready when seeking support.
