Pokrywy zamienne obudowy Mediasonic HUR6-SU31C

1. Wprowadzenie

Niniejsza instrukcja zawiera instrukcje dotyczące wymiennych pokryw górnej i dolnej obudowy Mediasonic HUR6-15. Pokrywy te zostały zaprojektowane specjalnie z myślą o grubszych, 12.5 mm i 15 mm, 2.5-calowych dyskach twardych SATA w obudowie Mediasonic HUR6-SU31C z 2 wnękami USB-C. Produkt ten składa się wyłącznie z wymiennych pokryw i nie jest samodzielną obudową dysku twardego. Jest on przeznaczony jako akcesorium rozszerzające kompatybilność istniejącej obudowy HUR6-SU31C z dyskami 2.5-calowymi o większej pojemności.

2. Informacje dotyczące bezpieczeństwa

• Przed przystąpieniem do zakładania pokryw lub instalowania napędów należy upewnić się, że obudowa HUR6-SU31C jest wyłączona i odłączona od wszystkich kabli.
• Należy obchodzić się ostrożnie z dyskami twardymi i elementami obudowy, aby zapobiec uszkodzeniom spowodowanym przez elektryczność statyczną.
• Do montażu należy używać wyłącznie dołączonych śrub. Użycie niewłaściwych śrub może spowodować uszkodzenie obudowy lub napędu.
• Drobne części, takie jak śruby i podkładki, należy przechowywać poza zasięgiem dzieci.

3. Zawartość opakowania

Sprawdź, czy w przesyłce znajdują się wszystkie elementy:

• 1x Górna osłona zamienna (szara)
• 1x Dolna osłona zamienna (szara)
• 4x śruby montażowe
• 2x paski samoprzylepne (zapewniające stabilność napędu)

Ilustracja 3.1: Zawartość opakowania, w tym górna i dolna pokrywa, śruby i wyściółka.

4. Konfiguracja i instalacja

Pokrywy te zastępują standardowe pokrywy obudowy Mediasonic HUR6-SU31C i umożliwiają montaż grubszych dysków twardych SATA 2.5 cala (o wysokości 12.5 mm lub 15 mm).

1. Przygotuj obudowę: Upewnij się, że obudowa Mediasonic HUR6-SU31C jest wyłączona i odłączona od komputera. Wyjmij z obudowy wszystkie dyski twarde oraz oryginalne pokrywy górną i dolną. Szczegółowe instrukcje dotyczące demontażu obudowy HUR6-SU31C znajdziesz w instrukcji obsługi obudowy.
2. Zainstaluj dyski twarde (jeśli jeszcze tego nie zrobiono): Jeśli instalujesz nowe dyski twarde SATA 12.5 mm lub 15 mm 2.5 cala, włóż je do wnęk na dyski obudowy HUR6-SU31C. Upewnij się, że są one prawidłowo podłączone do złączy danych i zasilania SATA.
3. Zastosuj wypełnienie: Aby uzyskać optymalną stabilność dysku i redukcję wibracji, przyklej dołączone paski podkładek samoprzylepnych do wewnętrznej strony nowych pokryw, dopasowując je do miejsca, w którym będzie stykał się dysk twardy.
4. Załóż wymienne osłony: Starannie dopasuj nowe górne i dolne osłony do obudowy HUR6-SU31C. Osłony zostały zaprojektowane tak, aby zapewnić dodatkowy odstęp dla grubszych dysków.
5. Bezpieczne okładki: Za pomocą czterech dołączonych śrub montażowych przymocuj nową górną i dolną pokrywę do obudowy. Nie dokręcaj śrub zbyt mocno.

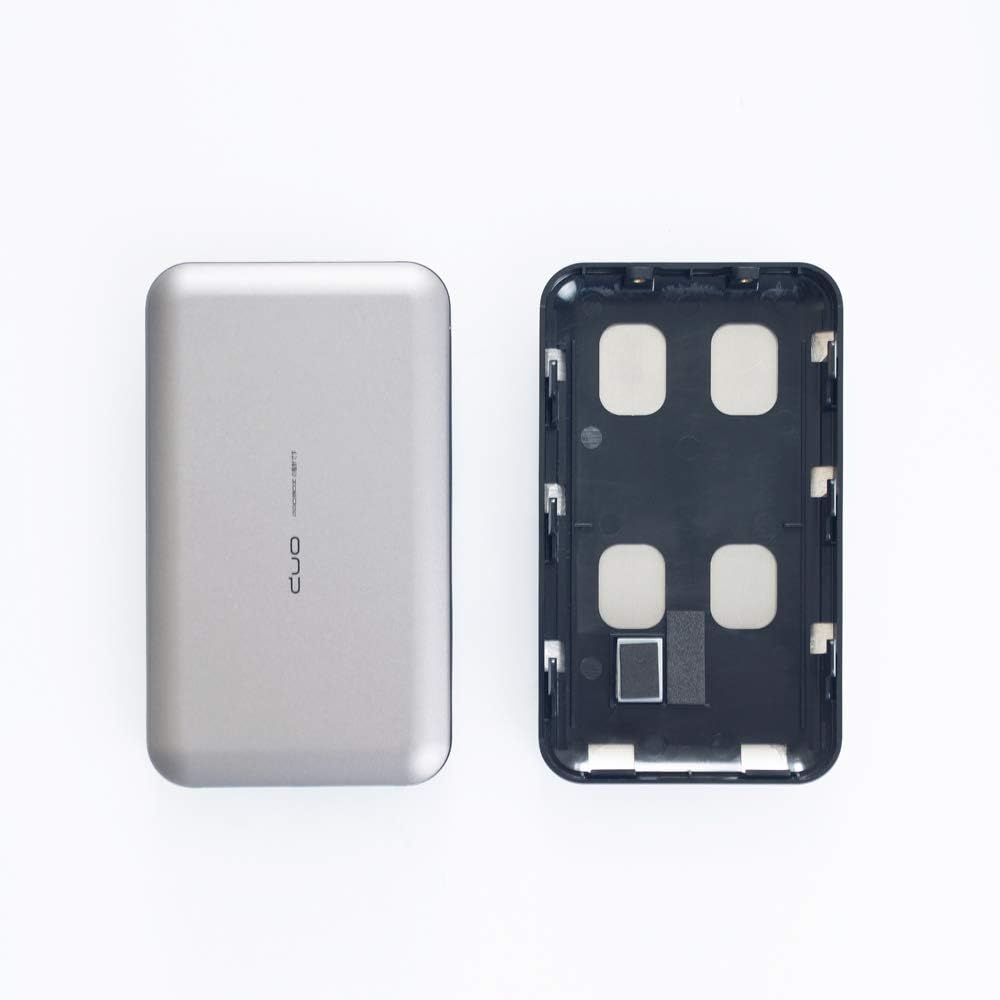

Ilustracja 4.1: Obudowa HUR6-SU31C (po lewej) i dolna pokrywa zamienna HUR6-15 (po prawej).

Ilustracja 4.2: Dolna pokrywa zamienna HUR6-15 z paskami samoprzylepnymi zapewniającymi stabilność napędu.

5. Obsługa

Po zamontowaniu i zabezpieczeniu wymiennych pokryw HUR6-15, obudowa HUR6-SU31C może być używana normalnie. Nowe pokrywy zapewniają jedynie niezbędną przestrzeń fizyczną dla grubszych 2.5-calowych dysków twardych SATA. Instrukcje dotyczące podłączania obudowy do komputera i zarządzania dyskami znajdują się w oryginalnej instrukcji obsługi obudowy Mediasonic HUR6-SU31C.

6. Konserwacja

• Czyszczenie: Do czyszczenia zewnętrznej powierzchni okładek używaj miękkiej, suchej ściereczki. Unikaj stosowania płynnych środków czyszczących lub materiałów ściernych, które mogą uszkodzić wykończenie.
• Składowanie: Jeśli z jakiegokolwiek powodu pokrywy zostaną zdjęte, przechowuj je w czystym, suchym miejscu, aby zapobiec gromadzeniu się kurzu i uszkodzeniom.

7. Rozwiązywanie Problemów

• Pokrowce nie pasują: Upewnij się, że instalujesz te osłony na obudowie Mediasonic HUR6-SU31C. Osłony te są zaprojektowane specjalnie dla tego modelu. Sprawdź, czy używane dyski twarde to 2.5-calowe dyski SATA o wysokości 12.5 mm lub 15 mm.
• Napędy są luźne w środku: Upewnij się, że paski samoprzylepne są prawidłowo przymocowane do wewnętrznej strony pokryw, aby zapewnić ścisłe dopasowanie dysków twardych.
• Załącznik nie został rozpoznany: Ten problem zazwyczaj dotyczy głównej obudowy HUR6-SU31C lub samych dysków twardych, a nie wymiennych pokryw. Informacje na temat rozwiązywania problemów z łącznością i rozpoznawaniem dysków można znaleźć w instrukcji obsługi obudowy HUR6-SU31C.

8. Specyfikacje

• Model: HUR6-15
• Zgodność: Obudowa Mediasonic HUR6-SU31C 2-Bay 2.5" SATA
• Obsługiwana wysokość napędu: Dyski twarde SATA 12.5 mm i 15 mm 2.5 cala
• Tworzywo: Trwałe tworzywo sztuczne
• Kolor: Szary
• Wymiary produktu: Około 5.5 x 3.15 x 0.75 cala (dł. x szer. x wys.) Uwaga: Są to wymiary oryginalnej obudowy, pokrywy są do niej zaprojektowane tak, aby do niej pasowały.
• Waga przedmiotu: Około 1.28 uncji (na okładki)

9. Gwarancja i wsparcie

Aby uzyskać informacje o gwarancji i pomocy technicznej dotyczącej produktów Mediasonic, odwiedź oficjalną stronę internetową Mediasonic webAby uzyskać pomoc, prosimy o przygotowanie numeru modelu produktu (HUR6-15) oraz numeru modelu oryginalnej obudowy HUR6-SU31C.

Oficjalny Mediasonic Webstrona: www.mediasonic.ca
