Miernik grubości powłoki 9501-1200

1. Koniec produktuview

Miernik grubości powłok Insize 9501-1200 to precyzyjny przyrząd przeznaczony do nieniszczącego pomiaru grubości powłok. Umożliwia on pomiar zarówno powłok niemagnetycznych na podłożach magnetycznych (żelaznych, Fe), jak i powłok nieprzewodzących na podłożach niemagnetycznych (nieżelaznych, NFe). Miernik ten jest szeroko stosowany w procesach produkcyjnych, kontroli jakości i inspekcji w celu zapewnienia prawidłowego nakładania powłok.

Rysunek 1: Miernik grubości powłok 9501-1200. Na zdjęciu widać kompaktowe, przenośne urządzenie z wyświetlaczem cyfrowym, przyciskami sterującymi i podłączoną sondą pomiarową.

2. Informacje dotyczące bezpieczeństwa

• Zawsze należy obchodzić się ostrożnie z miernikiem i sondami, aby zapobiec ich uszkodzeniu.
• Nie wystawiaj urządzenia na działanie ekstremalnych temperatur, wilgoci ani środowiska powodującego korozję.
• Unikaj upuszczania instrumentu i narażania go na silne uderzenia.
• Trzymaj urządzenie z dala od silnych pól magnetycznych, które mogą mieć wpływ na dokładność pomiaru.
• Upewnij się, że baterie zostały włożone prawidłowo i utylizuj zużyte baterie w sposób odpowiedzialny.
• Nie próbuj samodzielnie demontować ani naprawiać urządzenia. Skontaktuj się z wykwalifikowanym personelem serwisowym.

3. Składniki produktu i standardowa dostawa

Miernik grubości powłok Insize 9501-1200 jest dostarczany standardowo z następującymi elementami:

• Jednostka główna (1 szt.)
• Sonda indukcji magnetycznej (Fe) (1 szt.)
• Sonda prądów wirowych (NFe) (1 szt.)
• Blok kalibracji zerowej dla Fe (1 szt.)
• Folie kalibracyjne (50μm, 100μm, 250μm, 500μm, 1000μm) (1 zestaw)
• Bateria 1.5 V AA (2 szt.)
• Kabel USB i oprogramowanie (1 zestaw)

Dostępne są również akcesoria opcjonalne do zastosowań specjalistycznych, np. różne typy sond do określonych potrzeb pomiarowych.

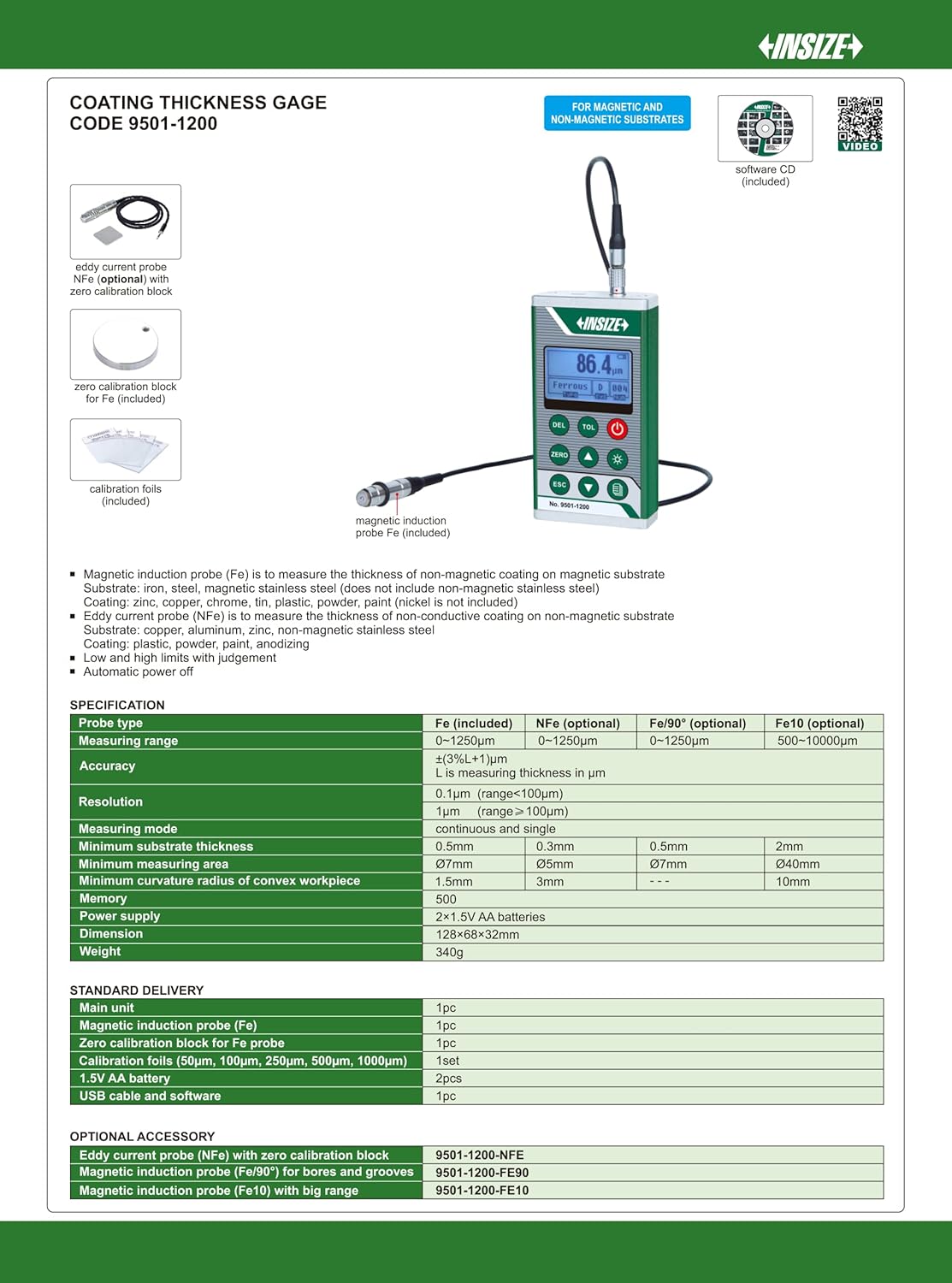

Rysunek 2: Schemat przedstawiający jednostkę główną, różne sondy (indukcji magnetycznej i prądów wirowych), blok kalibracji zera oraz folie kalibracyjne. Na tym rysunku przedstawiono również elementy standardowe i akcesoria opcjonalne.

4. Konfiguracja

4.1 Instalacja baterii

1. Znajdź komorę baterii z tyłu miernika.
2. Otwórz pokrywę baterii.
3. Włóż dwie baterie AA 1.5 V, zwracając uwagę na prawidłową biegunowość (+/-).
4. Dokładnie zamknij pokrywę baterii.

4.2 Podłączenie sondy

Podłącz wybraną sondę pomiarową (Fe lub NFe) do portu sondy w górnej części jednostki głównej. Upewnij się, że złącze jest dobrze osadzone.

4.3 Włączanie/wyłączanie zasilania

Naciśnij Moc Naciśnij przycisk (czerwony przycisk), aby włączyć wskaźnik. Naciśnij i przytrzymaj Moc ponownie, aby go wyłączyć.

4.4 Kalibracja początkowa (kalibracja zerowa)

Przed pierwszym użyciem lub po wymianie sond należy wykonać kalibrację zerową:

1. Sprawdź, czy sonda jest czysta.
2. Umieść sondę płasko i pewnie na odpowiednim bloku kalibracji zera (np. sondę Fe na bloku zerowym Fe).
3. Naciśnij ZERO Na wyświetlaczu powinno pojawić się „0.0” lub wartość bardzo bliska zeru.
4. Powtórz tę czynność dla sondy NFe i odpowiedniego bloku zerowego, jeżeli ma to zastosowanie.

4.5 Kalibracja za pomocą folii

Aby uzyskać dokładne pomiary, zwłaszcza podczas pomiaru różnych materiałów lub zakresów, należy przeprowadzić kalibrację za pomocą dołączonych folii kalibracyjnych:

1. Umieść folię kalibracyjną (np. 100μm) na bloku kalibracji zera.
2. Umieść sondę mocno na folii.
3. Dostosuj odczyt do grubości folii za pomocą przycisków strzałek w górę/w dół.
4. W razie potrzeby powtórz czynność z innymi foliami, aby pokryć oczekiwany zakres pomiaru.

5. Instrukcja obsługi

5.1 Pomiar podstawowy

1. Upewnij się, że miernik jest włączony i skalibrowany.
2. Wybierz odpowiednią sondę (Fe dla podłoży magnetycznych, NFe dla podłoży niemagnetycznych). Miernik zazwyczaj automatycznie wykrywa rodzaj podłoża.
3. Delikatnie i prostopadle umieść sondę na mierzonej powierzchni pokrytej powłoką.
4. Odczyt pomiaru pojawi się na wyświetlaczu. Trzymaj sondę nieruchomo, aż odczyt się ustabilizuje.
5. Podnieś sondę z powierzchni, aby wykonać kolejny pomiar.

5.2 Tryby pomiaru

Miernik obsługuje różne tryby pomiaru:

• Tryb pojedynczego pomiaru: Wykonuje jeden odczyt po każdym przyłożeniu sondy.
• Tryb pomiaru ciągłego: Umożliwia ciągłe odczyty podczas przesuwania sondy po powierzchni. Jest to przydatne podczas skanowania większych obszarów. Aby przełączać się między trybami, należy skorzystać z odpowiedniego przycisku na urządzeniu (często oznaczonego ikoną).

5.3 Przechowywanie i przywracanie danych

Miernik posiada pamięć wewnętrzną do przechowywania danych pomiarowych. Użyj wyznaczonych przycisków (np. MEM lub podobną ikonę), aby zapisać odczyty i przywołać je później. Do nawigacji służą ikony na ekranie.

5.4 Ustawienie tolerancji

Wskaźnik umożliwia ustawienie górnej i dolnej granicy tolerancji. Jeśli pomiar znajdzie się poza tymi granicami, wskaźnik może wygenerować sygnał dźwiękowy lub wizualny. Użyj TOL przycisk umożliwiający dostęp i dostosowanie ustawień tolerancji.

5.5 Podświetlenie

Naciśnij Światło przycisk (często z ikoną żarówki) służący do włączania lub wyłączania podświetlenia wyświetlacza w celu poprawienia widoczności przy słabym oświetleniu.

6. Konserwacja

6.1 Czyszczenie

• Przetrzyj jednostkę główną miękką, suchą ściereczką. Nie używaj środków czyszczących o właściwościach ściernych ani rozpuszczalników.
• Utrzymuj końcówkę sondy w czystości i bez zanieczyszczeń. Używaj miękkiej ściereczki lub wacika. Uważaj, aby nie zarysować powierzchni sondy.

6.2 Wymiana baterii

Gdy na wyświetlaczu pojawi się wskaźnik niskiego poziomu naładowania baterii, należy niezwłocznie wymienić baterie, aby zapewnić dokładne odczyty i zapobiec utracie danych. Instrukcje dotyczące instalacji baterii znajdują się w sekcji 4.1.

6.3 Przechowywanie

Przechowuj miernik i jego akcesoria w załączonym futerale, w suchym i wolnym od kurzu miejscu, z dala od bezpośredniego światła słonecznego i ekstremalnych temperatur.

6.4 Częstotliwość kalibracji

Regularna kalibracja jest kluczowa dla utrzymania dokładności. Zaleca się wykonanie kalibracji zerowej przed każdym użyciem lub przy zmianie warunków pomiaru. Pełną kalibrację z użyciem folii należy przeprowadzać okresowo lub w przypadku podejrzenia niedokładnych odczytów.

7. Rozwiązywanie Problemów

8. Specyfikacje

Uwaga: Specyfikacje mogą ulec zmianie bez powiadomienia. Zapoznaj się z opakowaniem produktu lub instrukcją producenta. webStrona zawiera najbardziej aktualne informacje.

9. Gwarancja i wsparcie

Informacje dotyczące gwarancji na miernik grubości powłoki Insize 9501-1200 są zazwyczaj dołączone do dokumentacji zakupu lub można je znaleźć na oficjalnej stronie internetowej Insize. webStrona. Zachowaj dowód zakupu na wypadek roszczeń gwarancyjnych.

Aby uzyskać pomoc techniczną, serwis lub zadać pytania dotyczące opcjonalnych akcesoriów, skontaktuj się z lokalnym dystrybutorem Insize lub odwiedź oficjalną stronę internetową Insize webwitryna do informacji kontaktowych.

Producent: INSIZE

Data pierwszej dostępności: 4 września 2019 r.
