1. Wprowadzenie
Niniejsza instrukcja zawiera szczegółowe instrukcje dotyczące montażu, obsługi i konserwacji namiotu imprezowego Outsunny o wymiarach 4 x 4 m. Przed montażem i użytkowaniem należy dokładnie zapoznać się z niniejszą instrukcją, aby zapewnić bezpieczne i prawidłowe działanie. Ten wytrzymały baldachim weselny jest przeznaczony do użytku komercyjnego lub rekreacyjnego, w tym na przyjęciach, weselach i imprezach plenerowych.
Namiot Outsunny posiada wytrzymałą ocynkowaną stalową ramę, trwałe, wodoodporne pokrycie z polietylenu oraz zdejmowane ściany boczne z oknami i drzwiami zapinanymi na zamek, co zapewnia wszechstronność.
2. Informacje dotyczące bezpieczeństwa
Ważne środki ostrożności:
- Montaż należy przeprowadzić w odpowiednich warunkach pogodowych. Unikaj silnego wiatru, ulewnego deszczu lub śniegu.
- Do bezpiecznego montażu tego produktu potrzebne są 2-3 osoby. Nie należy podejmować prób samodzielnego montażu.
- Nigdy nie zostawiaj namiotu na noc ani w niesprzyjających warunkach pogodowych. Zdemontuj i schowaj, jeśli spodziewane są niekorzystne warunki atmosferyczne.
- Zabezpiecz namiot prawidłowo, wykorzystując wszystkie dołączone śledzie i liny, aby zapewnić mu stabilność.
- Przed zakupem zmierz miejsce, w którym chcesz rozstawić namiot, aby upewnić się, że masz wystarczająco dużo miejsca.
- Trzymaj wszelkie źródła ognia i ciepła z dala od tkaniny namiotu.
- Nie należy wieszać ciężkich przedmiotów na ramie.
3. Zawartość opakowania
Przed rozpoczęciem montażu sprawdź, czy wszystkie elementy są obecne. Jeśli brakuje którejkolwiek części lub jest ona uszkodzona, skontaktuj się z obsługą klienta.
- Elementy ramy ze stali ocynkowanej (słupy i łączniki)
- Pokrywa górna z PE 180 g (chroniona przed promieniowaniem UV i wodoodporna)
- Ściany boczne z PE 160 g (chronione przed promieniowaniem UV i wodoodporne)
- Drzwi zapinane na zamek
- Przezroczyste okna kościelne z PCV
- Paliki gruntowe (20 szt.)
- Liny (4 szt.)
- Instrukcja montażu (niniejsza instrukcja)
Rysunek 3.1: Produkt może być wysyłany w wielu paczkach.
4. Instalacja i montaż
Aby zapewnić prawidłowy montaż, należy postępować zgodnie z poniższymi krokami. Zaleca się, aby do tego procesu zaangażowano 2-3 osoby.
- Przygotuj witrynę: Wybierz płaskie, równe miejsce do montażu. Upewnij się, że podłoże jest odpowiednie do wbicia palików. Wymiary całkowite to 400 cm (dł.) x 400 cm (szer.) x 280 cm (wys.).
- Złóż ramę:
- Połącz ocynkowane słupy stalowe zgodnie z załączonym schematem. Upewnij się, że wszystkie połączenia są solidne. Konstrukcja wykorzystuje ocynkowane rury stalowe o średnicy Ø38 mm i wytrzymałe metalowe łączniki narożne o średnicy Ø42 mm.
Rysunek 4.1: Szczegół połączenia ramy stalowej.
- Aby zapewnić większą stabilność, zamocuj ramę za pomocą nakrętek skrzydełkowych na połączeniach.
- Załóż górną pokrywę: Ostrożnie nałóż górną osłonę z polietylenu o gramaturze 180 g na zmontowaną ramę. Upewnij się, że jest wyśrodkowana i napięta.
- Montaż ścian bocznych i drzwi:

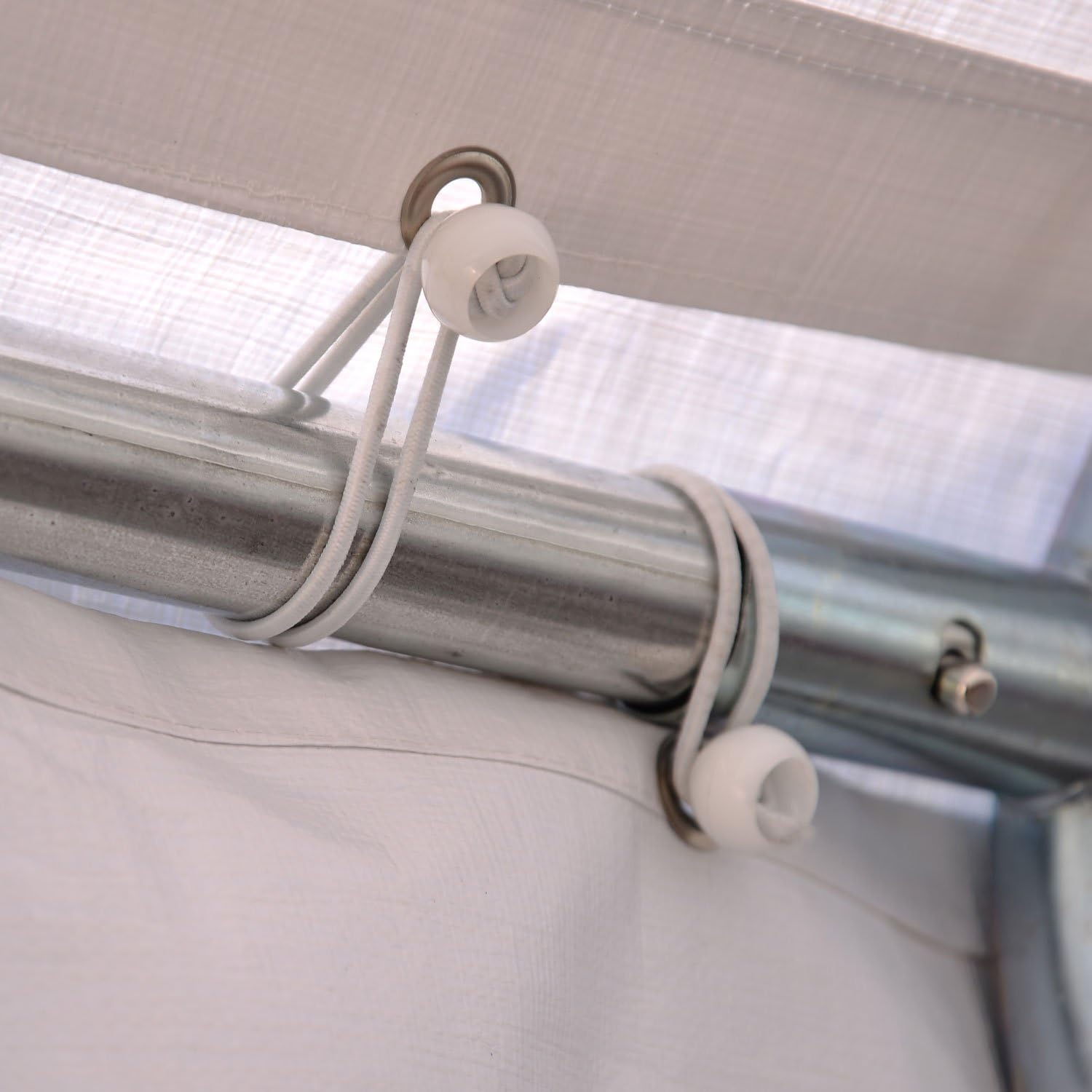

- Zamontuj ścianki boczne z polietylenu o gramaturze 160 g na ramie. Ścianki boczne są zdejmowane i wyposażone w przezroczyste okienka z tworzywa PVC, zapewniające maksymalną ilość światła i viewing.
Rysunek 4.2: Marquee z zamontowanymi ścianami bocznymi i oknami.
- Zamontuj podwójne drzwi z suwakami po obu stronach, aby umożliwić dostęp z obu stron. Drzwi można zdemontować w celu zapewnienia wentylacji poprzecznej.

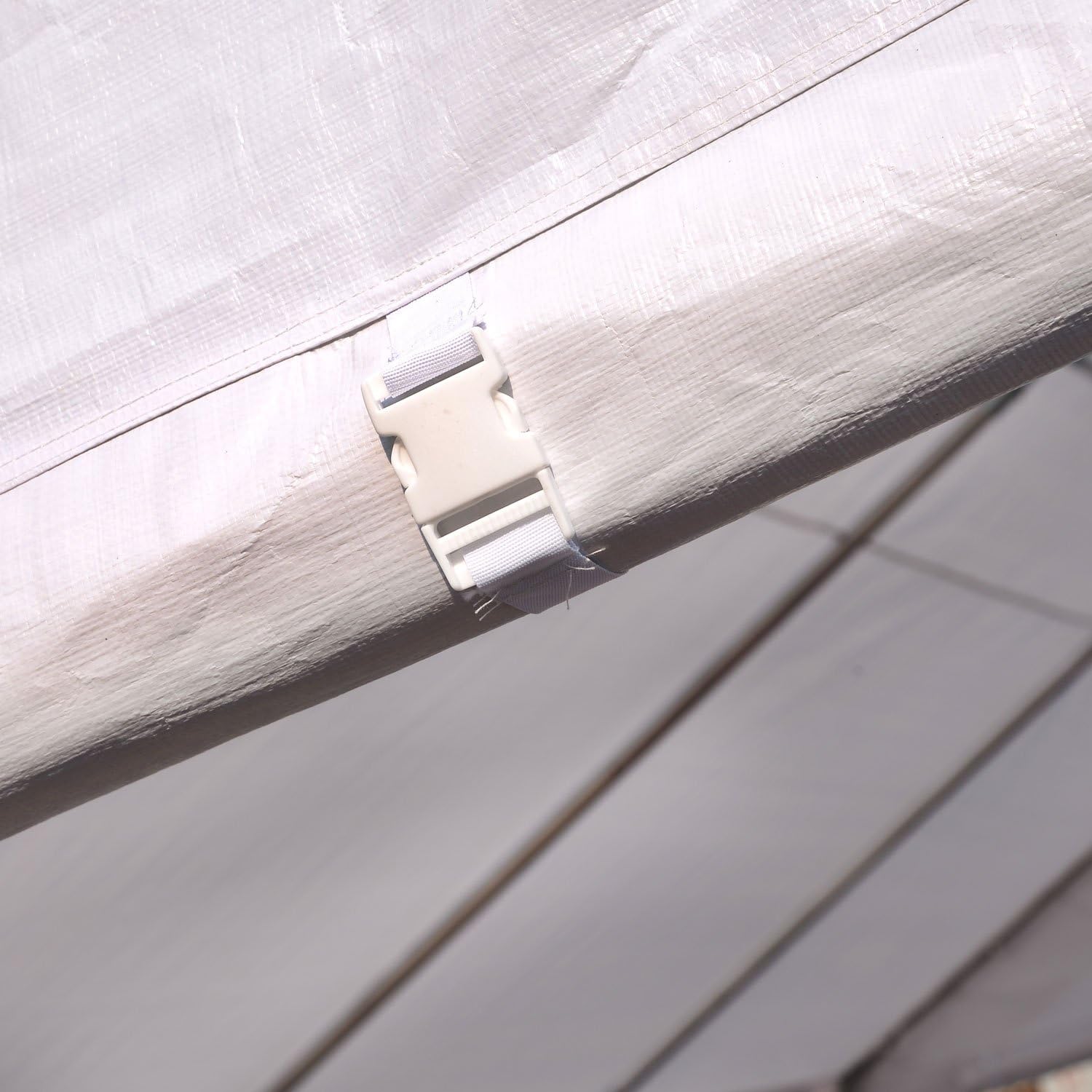

Rysunek 4.3: Mechanizm klamrowy zabezpieczający pokrywę.
- Zabezpieczenie do podłoża:
- Za pomocą 20 palików mocujących należy solidnie zakotwiczyć namiot w podłożu.
- Przymocuj 4 liny do wyznaczonych punktów na ramie i zamocuj je do podłoża za pomocą dodatkowych palików, aby zapewnić większą stabilność.
- Solidne metalowe płyty bazowe nadają się do stosowania zarówno na trawnikach, jak i na twardych podłożach.
Rysunek 4.4: Kołek mocujący do podłoża i płyta bazowa do zabezpieczenia namiotu.
- Upewnij się, że dodatkowa, 5-centymetrowa pokrywa na dole jest prawidłowo umiejscowiona, najlepiej głęboko zakopana w glebie, aby zapewnić większą stabilność.
- Kontrola końcowa: Sprawdź, czy wszystkie połączenia są dobrze dokręcone i czy markiza jest stabilna.
Rysunek 4.5: W pełni zmontowany namiot imprezowy Outsunny o wymiarach 4m x 4m.
Rysunek 4.6: Marquee rozstawione na zewnątrz.
Rysunek 4.7: Marquee przedstawiający wszechstronność z bocznymi ścianami i bez nich.
5. Instrukcja obsługi
- Dostęp: Do wejścia i wyjścia użyj drzwi z podwójnym zamkiem błyskawicznym.
- Wentylacja: Ściany boczne można z łatwością zdemontować na potrzeby wystaw lub wydarzeń na świeżym powietrzu, zapewniając w ten sposób odpowiednią wentylację w upalne dni.
- Światło: Przezroczyste okna kościoła z tworzywa PCV zapewniają maksymalny dostęp naturalnego światła do wnętrza namiotu.
6. Konserwacja
- Czyszczenie: Wyczyść polietylenową osłonę i ścianki boczne łagodnym mydłem i wodą. Nie używaj silnych środków chemicznych ani ściernych środków czyszczących.
- Składowanie: Gdy namiot nie jest używany, należy go zdemontować i przechowywać wszystkie jego elementy w suchym i chłodnym miejscu, z dala od bezpośredniego światła słonecznego i ekstremalnych temperatur. Przed przechowywaniem należy upewnić się, że wszystkie części są czyste i suche, aby zapobiec powstawaniu pleśni i rdzy.
- Kontrola: Okresowo sprawdzaj ramę pod kątem oznak rdzy lub uszkodzeń. Sprawdź pokrywę i ścianki boczne pod kątem pęknięć lub zużycia. W razie potrzeby wymień uszkodzone części.
7. Rozwiązywanie Problemów
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Marquee jest niestabilny lub kołysze się | Niewystarczające zakotwiczenie, luźne połączenia ram, silne wiatry. | Upewnij się, że wszystkie kołki i liny są solidnie zamocowane. Dokręć wszystkie połączenia ramy. Demontaż należy wykonać przy silnym wietrze. |
| Woda zbierająca się na dachu | Niewłaściwe naciągnięcie pokrowca; intensywne opady deszczu. | Wyreguluj naprężenie okładki, aby zapewnić odpowiedni odpływ wody. Nie stosować podczas ulewnego deszczu. |
| Zamek błyskawiczny się zacina lub trudno go zamknąć | Brud lub zanieczyszczenia w zamku; nieprawidłowe ustawienie. | Wyczyść ząbki zamka. Upewnij się, że namiot nie jest nadmiernie napięty, co może powodować jego rozbieżność. |
| Trudności z dopasowaniem płótna wierzchniego | Słupki nie są wsunięte do końca lub są odrobinę za długie. | Upewnij się, że wszystkie słupki są dobrze osadzone w złączach. Podczas początkowej konfiguracji mogą być konieczne drobne regulacje lub ostrożne naciągnięcie. |
8. Specyfikacje
| Funkcja | Szczegół |
|---|---|
| Numer modelu | UK01-08070331 |
| Wymiary całkowite | 400 dł. x 400 szer. x 280 wys. cm |
| Waga produktu | 43 kilogramów |
| Materiał ramy | Stal ocynkowana (rury Ø38 mm, łączniki Ø42 mm) |
| Materiał górnej pokrywy | 180g PE, ochrona UV i wodoodporność |
| Materiał ściany bocznej | 160g PE, ochrona UV i wodoodporność |
| Typ drzwi | Podwójne drzwi zapinane na zamek błyskawiczny na obu końcach |
| Okna | Przezroczyste okna kościelne z PCV (6 szt.) |
| Akcesoria | 20 palików do wbicia w ziemię, 4 liny |
| Producent | MH STAR UK LTD |

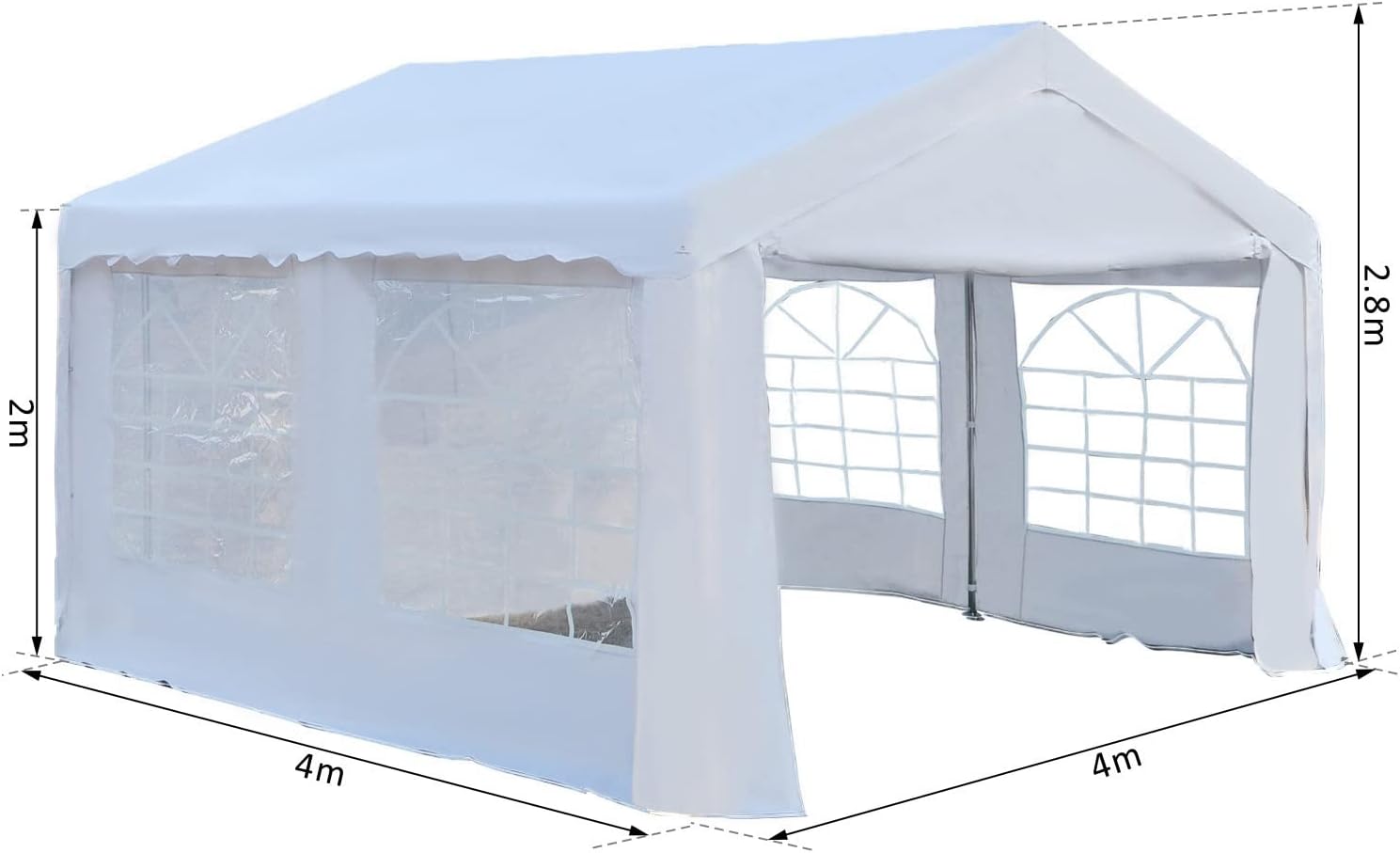

Rysunek 8.1: Wymiary markizy naview.
9. Gwarancja i wsparcie
Ten produkt jest produkowany przez MH STAR UK LTD pod marką Outsunny. W przypadku jakichkolwiek problemów lub pytań prosimy o kontakt bezpośrednio ze sprzedawcą lub producentem.
Należy pamiętać, że produkt jest objęty sześciomiesięczną gwarancją. Zachowaj dowód zakupu na wypadek roszczeń gwarancyjnych.
Aby uzyskać dodatkową pomoc i informacje o produkcie, odwiedź oficjalny sklep Outsunny: Sklep Outsunny na Amazonie.
